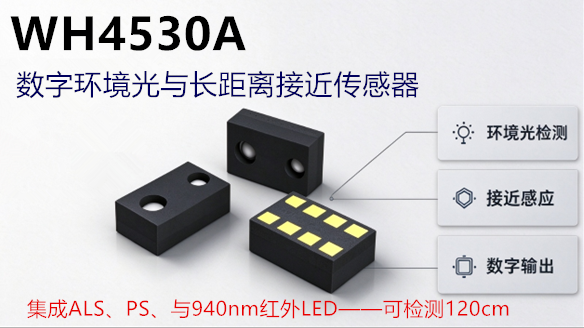

WH4530A是一款光数字转换三合一传感芯片，集成高性能环境光传感器 (ALS)、长距离接近传感器 (PS) 以及高效率940nm红外LED光源，可同时完成环境照度采集和红外反射式物体接近检测，直接输出数字信号，无需外接ADC芯片处理模拟信号，为各类智能硬件提供一站式光学检测方案。
产品描述
WH4530A采用I²C接口通信，支持400kHz高速模式，工作电压 2.4V~3.6V，适配多数3.3V主控系统，工作温度范围‑40℃~+85℃，可满足消费、家居、户外以及工业场景使用需求。芯片自带上电复位 POR 功能，当供电电压低于 1.4V 时自动复位，提升系统上电与异常掉电恢复稳定性。
器件为 8 引脚贴片封装，提供单电源供电、LED 独立供电两种硬件方案，外部电路仅需搭配滤波电容以及 I²C、中断引脚的上拉电阻即可完成设计，有效简化整机BOM与PCB 设计；传感器支持 ALS、PS 功能独立开启或同时工作，搭配硬件中断输出，可减少主控 MCU 轮询开销，实现低功耗智能化感知，接近传感器推荐最大检测距离可达120cm，相比普通接近传感器拥有更远探测能力。

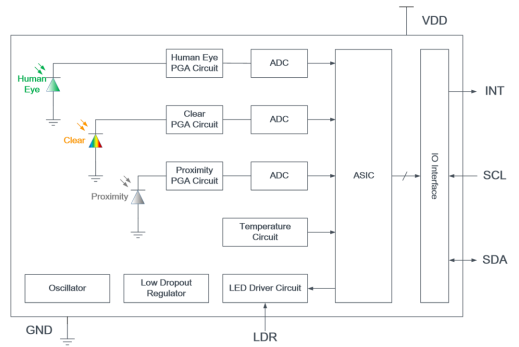

此外，WH4530A芯片内部包含人眼模拟通道、Clear 全光谱通道、接近检测通道，配合可编程增益放大器、多路ADC、温度电路、LED驱动及ASIC控制模块；支持增益、积分时间、LED 驱动参数软件配置，同时具备串扰校准、防抖中断等功能，可有效抵抗环境光、荧光频闪、光路串扰带来的测量误差，提升复杂环境下检测可靠性。
产品特性
通用特性
● I²C高速接口，最高 400kHz，从机地址 0x38；
● 供电电压 2.4V‑3.6V，工作温度‑40℃~+85℃；
● 内置上电复位电路，电压低于 1.4V 自动复位；
● 功耗可控：休眠模式最低1.5μA，活跃模式典型电流160μA；
● INT 开漏中断输出，支持阈值触发，减少 MCU 轮询，降低系统功耗；
● 支持单电源、LED 分离电源两种供电架构。

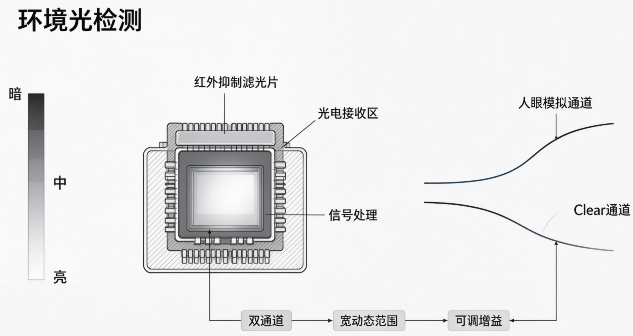

1）环境光传感器（ALS）
● 内置红外抑制滤光片，光谱响应接近人眼感光特性，照度测量更贴合人眼实际感受。
● 双通道采集输出（人眼通道 + Clear 通道）抗荧光灯光源频闪干扰。
● 约 40dB 宽动态检测范围，可覆盖黑暗至阳光直射强光环境。
● 增益档位可选，ADC最高16位，积分时间软件可配置，灵活平衡精度与响应速度。
● 支持设置高低照度阈值，可配置中断防抖次数，适配自动背光调节应用。

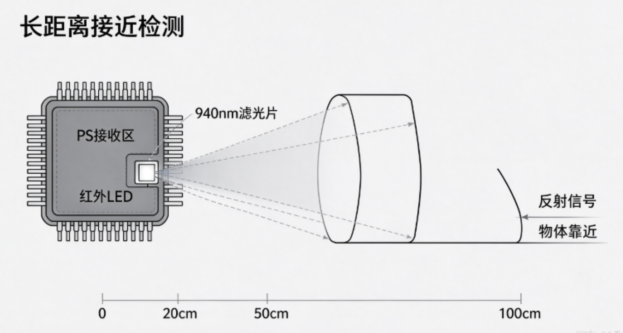

2）接近传感器（PS）
● 940nm 红外滤光片，抵御环境光干扰，检测距离可达120cm。
● PS 增益、积分时间软件可调，ADC最高12位分辨率。
● 红外LED驱动电流可选：50mA/100mA/150mA/200mA ，脉冲宽度、脉冲数量可编程，兼顾探测距离和功耗。
● 智能串扰校准功能，通过偏移寄存器修正内部光路干扰，无物体时输出趋近零。
● 高速模式，跳过测量等待时间，加快对快速移动物体的响应。
● 提供迟滞模式、Zone 区域模式两套中断算法，OBJ 状态位直接反馈物体有无。
● 支持中断防抖计数、中断同步机制，过滤环境扰动噪声，提升检测稳定性。
典型应用
1. 手持设备：手机、平板、PDA、移动 POS 终端
2. 消费电子：LCD 电视、数码相机、智能玩具
3. 电脑周边：笔记本电脑、LCD 显示器
4. 智能家居：智能照明、智能窗帘、感应夜灯
5. 户外设备：安防监控、智能路灯
6. 工业场景：设备非接触感应检测
WH4530A将环境光检测、长距离红外接近传感、红外LED集成一体，既拥有符合人眼特性的照度测量能力，又具备远距离探测能力，对于需要高抗干扰智能产品，是一套高性价比的光学感知解决方案，如需获取样品、开发支持或完整数据手册，可联系工采网“在线客服”
