AC直驱LED驱动芯片的核心是把交流市电直接转换成稳定的直流恒流来点灯，中间省掉了传统方案里的大体积变压器和电解电容。它并不是让LED直接承受工频交流，而是集成高压整流、开关转换和恒流控制，把90~305V的交流输入变成适合LED串的恒定电流输出。
工作流程：
整流与滤波：交流市电先经内部或外部整流桥转为脉动直流，再用小电容平滑成高压直流母线，电压约120–380V，取决于输入峰值。
高频开关转换：芯片内部高压MOSFET在PWM或准谐振模式下高速通断，配合电感或变压器把高压直流斩波成LED串需要的低压脉冲。
恒流闭环调节：电流采样电阻实时检测输出电流，控制芯片将采样值与预设基准比较，动态调整开关占空比或频率，维持电流恒定，避免LED因负温度特性发生热失控。
工采网代理韩国Wellang推出的WD35-S28T是一款高性能AC直驱LED驱动芯片，兼具智能调光、高兼容性与高集成度等优势，是一款采用“内部2通道+外部2通道”结构的交流直驱型LED恒流驱动芯片，支持90VAC至305VAC的宽范围交流输入电压，可直接从整流后的交流电压驱动多颗串联LED，适用于各类高效能、高可靠性、可调光的LED照明产品。
WD35-S28T是一款(2+2)通道LED照明驱动IC，通过内部由高压FET组成的2个通道和外部由驱动电路组成的2个通道，实现恒流LED电流调节，从而控制LED照明系统的亮度。恒流LED电流调节值可通过4个外部电阻进行控制。
该器件可直接从整流后的交流电压驱动多颗串联LED，由于所需外围元件极少，将极大简化设计难度。该驱动芯片具有更高的LED电流驱动能力，且可通过外部电阻调节输出电流。WD35-S28T的结温不得超过其较高限值。当结温超过160°C时，WD35-S28T会使所有LED熄灭。当结温低于过温保护的温度迟滞值时，WD35-S28T将恢复正常运行。

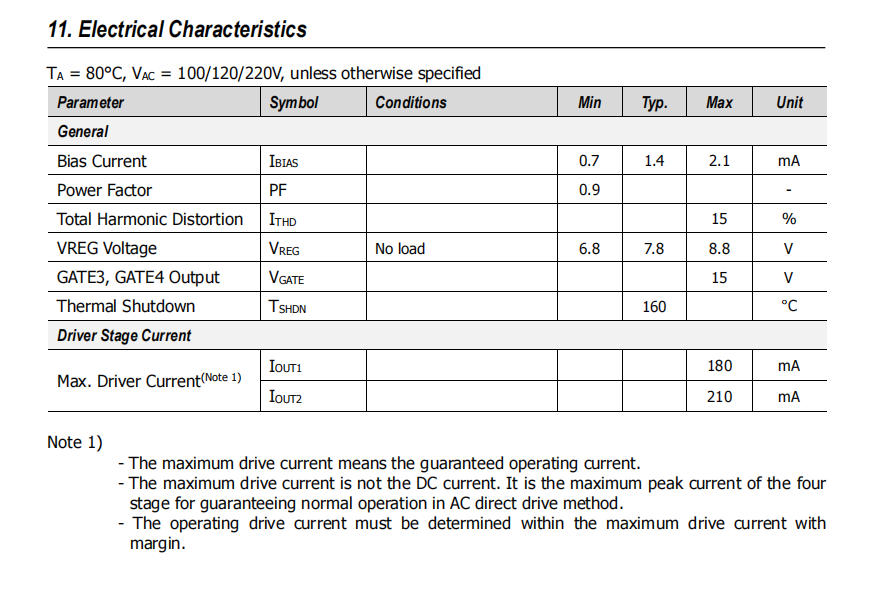

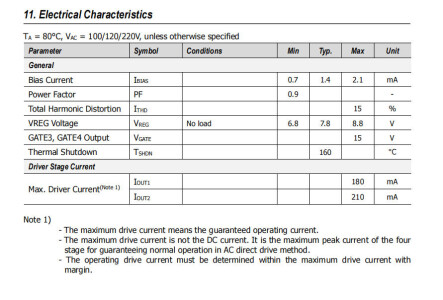

电特性：
LED驱动IC - WD35-S28T的特性：
深度调光兼容性：
-可控硅(TRIAC)调光支持：集成泄放电路为调光器提供维持电流，同时配备外部MOSFET栅极驱动功能，确保可控硅可靠导通所需的闭锁电流，显著提升与各类调光器的兼容性。
-集成MOSFET门极驱动电路，提供TRIAC所需的锁定电流，消除调光闪烁问题。
-兼容前缘/后缘TRIAC调光器，优化电路设计避免闪烁或断崖式亮度变化，支持1%-100%无级调光，适配Lutron、Clipsal等主流品牌。
高效能驱动架构：
-支持90VAC至305VAC通用电压，适配不同电网标准，尤其适合电压波动较大的工业场景。
-双级恒流输出：支持内部2通道+外部2通道的恒流驱动模式，每通道电流可通过外部电阻独立调节，满足多路LED串的精准驱动需求。
高效能电气性能：
-高功率因数(PF>0.9)：降低无功损耗，符合绿色能源标准。
-低谐波失真(THD<15%)：减少对电网的电磁干扰，满足严苛电气规范。
-多重保护机制：内置过温保护及EMI优化设计，确保系统长期稳定运行。
封装与散热：
-采用QFN 20引脚增强散热封装，提升高功率场景下的热管理效率。
LED驱动器 - WD35-S28T的应用：
商业与工业照明：筒灯、高棚、工矿灯等需高均匀性调光的，通过多通道分配实现光效优化。
户外照明：路灯、庭院灯、广告灯箱等直接驱动串联LED模组，省去外部电源模块。
智能调光系统：兼容传统可控硅调光器，适用于酒店、家居等需灵活调光的场景
WD35-S28T凭借其高度集成的2+2通道架构、优异的TRIAC调光兼容性、宽电压输入范围以及全面的保护功能，为LED照明设计者提供了一个高效、灵活、可靠的驱动解决方案；了解更多技术细节、应用电路或样品申请，完整规格书等可联系ISweek工采网“在线客服”
