高压线性驱动凭借电路简单、元器件少、成本可控优势，在室内LED照明领域广泛应用，传统线性方案常常面临功率因数不足、谐波偏高、调光体验差、电网波动下功率漂移等痛点；韩国Wellang推出的WD15‑S30A四段式AC直驱LED驱动IC，集成四段恒流输出、模拟调光、输入功率补偿、可配置过温保护等功能，为筒灯、吸顶灯等灯具提供一套兼顾能效、调光的驱动解决方案。
产品描述

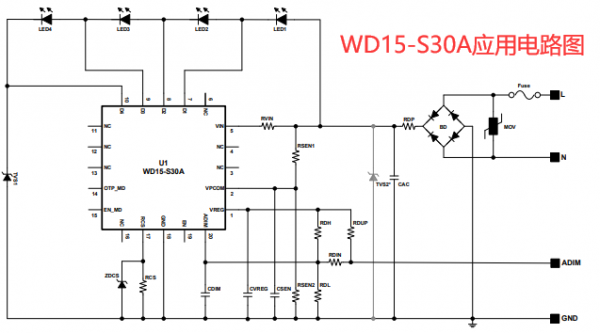

WD15‑S30A是一款四段式交流直驱LED驱动集成电路，采用QFN20（6mm×6mm）散热增强封装，支持90~305VAC宽压输入，驱动电流通过外部电阻灵活设定，专门用于整流后交流电压直接驱动多串LED灯珠（可直接驱动串联LED灯珠）内部集成四路高压功率FET，无需复杂隔离电源拓扑，广泛适用于家居与商业 AC 直驱照明产品。

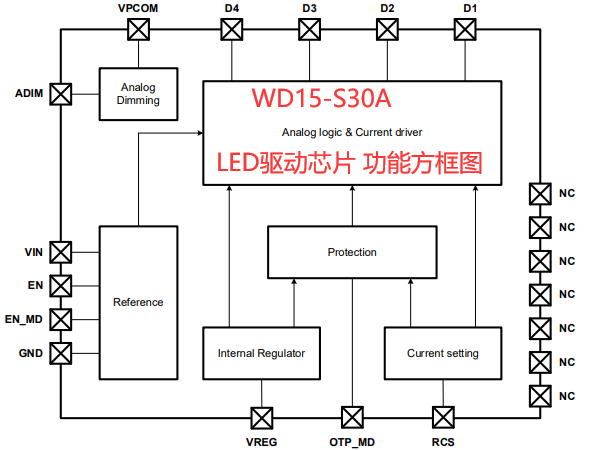

芯片内置功率补偿电路，能够抑制电网电压波动带来的功率漂移；支持ADIM引脚模拟调光，可通过硬件引脚配置两种不同调光控制逻辑；提供4路LED驱动输出（D1~D4）各通道最大驱动电流分别为100mA（D1）、160mA（D2）、200mA（D3）、220mA（D4）过温保护提供自动恢复与锁存两种模式可选，同时具备PF＞0.9与THD＜15%，满足照明产品能效认证要求，主要应用于筒灯、吸顶灯、天花灯等AC直驱LED照明产品。
产品特性
① 四段恒流
● 输入电压 90VAC~305VAC。
● 四段阶梯恒流，峰值电流 D1=100mA / D2=160mA / D3=200mA / D4=220mA
● PF＞0.9，THD＜15%，EMI 优化，易过能效与 EMC 认证
② 模拟调光，双逻辑可选
● ADIM 引脚 0‑2V 模拟调光
● EN_MD 悬空：ADIM 同时控开关 + 调光，内置 50mV 迟滞防抖
● EN_MD 接 GND：EN 控开关，ADIM 实现 1%~100% 平滑无级调光
③ 功率补偿，稳定整机功耗
● VPCOM 采样输入电压，＞2V 自动降流，抑制电网波动造成功率漂移
● 分压电阻可配置补偿开启点，接地可关闭补偿
④ 可配置过温保护
● 160℃ 热关断阈值
● OTP_MD 悬空：自动恢复模式
● OTP_MD 接 GND：锁存模式，需断电重启
⑤ 散热
● θJA=33.8℃/W，θJC=7.5℃/W，利于密闭灯具散热
● 工作温度 ‑25℃~85℃
典型应用领域
■ 家居照明：筒灯、天花射灯、吸顶灯；
■ 商业照明：嵌入式面板灯、室内吊顶灯具；
■ 需要 0‑2V 模拟调光的高压线性智能灯具。
WD15‑S30A把四段线性架构、模拟调光、功率补偿、可配置保护全部集成单颗芯片，用极简外围电路实现高PF、低THD的照明驱动；无论是普通非调光灯具，还是对接 0‑2V 信号的智能调光灯具，都可以基于该 IC 快速完成方案开发，如需获取详细的技术参数、应用电路设计指导或样品申请，可联系ISweek工采网“在线客服”。
