在音频终端市场，音频主控芯片需要具备强悍的实时音频算法算力与Hi-Fi 级音频性能，又要集成多套无线协议并提供丰富的外设接口，由工采网代理的上海山景推出的BP2668Ax双核低功耗无线音频DSP处理器，集高性能算力、Hi‑Fi 模拟音频、蓝牙 6.0、私有 2.4G无线、丰富外设于一体，实现单芯片完成音频全链路处理，为中高端音频产品提供一体化主控解决方案。
产品概述

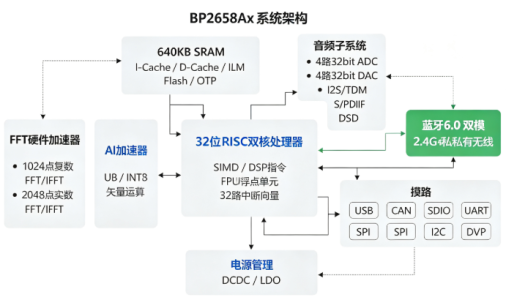

BP2668Ax是上海山景一款面向智能音频终端的旗舰级音频SoC，采用32位RISC双核处理器，集成浮点运算、FFT加速器以及AI加速，具备强大的DSP处理与AI运算性能；芯片集成完整音频子系统，内置4路32bitADC与 4 路32bitDAC，实现高保真音频采集与回放；集成蓝牙6.0双模射频以及低延时2.4G私有无线音频链路，同时配备USB、CAN、I2S‑TDM、SDIO 等外设接口。

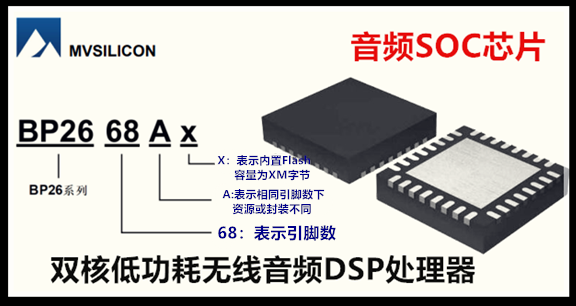

芯片采用 QFN68（8×8mm）封装，工作温度范围‑40℃～85℃，配套完整SDK开发套件、成熟的音频算法库与图形化调音工具，单芯片即可实现完成音频采集、音效处理、无线传输、信号输出与外设控制，减少外围器件，降低整机 BOM 成本，可广泛适用于消费音频、直播设备、卡拉 OK 设备以及车载音频等各类音频终端产品。
产品特性
1、处理器与存储系统
■ 32 位 RISC 双核架构，支持 SIMD、DSP 指令，集成 FPU 浮点运算单元；
■ 内置 FFT 硬件加速器，支持1024 点复数 / 2048 点实数 FFT/IFFT 运算；集成 AI 加速器，支持 U8、INT8 矢量运算加速；
■ 640KB 片上 SRAM，集成 I‑Cache、D‑Cache、ILM 本地指令存储器，支持 XIP 运行；内置 Flash、一次性 OTP 存储器；
■ 双内核各自配备32个中断向量、4级中断优先级；SDP串行调试端口，支持断点、代码追踪。
■ 多级低功耗模式：CPU 降频、系统降频、Sleep、Deepsleep、Powerdown。

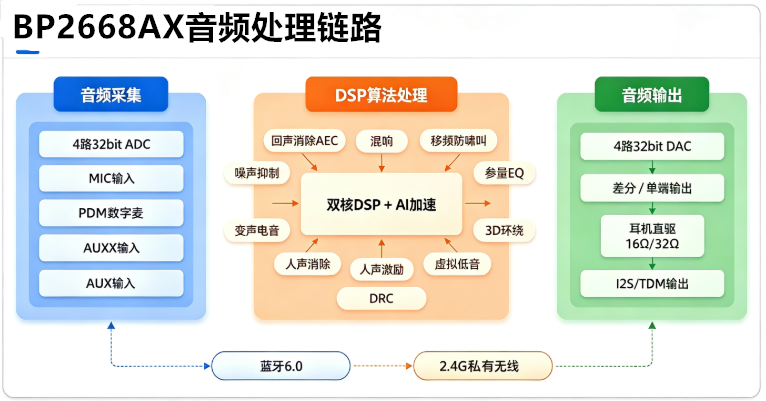

2、模拟音频性能
■ 4 路 32bit Audio ADC，SNR≥105dB，采样率 8KHz‑384KHz；支持 MIC 单端 / 差分输入，带 AGC 自动增益；支持两组 AUX 立体声线路输入；支持 2 组 PDM 数字麦克风；
■ 4 路 32bit Audio DAC，差分输出 SNR≥120dB，采样率 8KHz‑384KHz；2 路支持差分 / 单端输出，可直接驱动 16Ω/32Ω 耳机；另外 2 路为单端输出；
■ 内置 VMID 音频基准电压，MICBIAS 麦克风偏置输出。
3、数字音频接口-32bit
■ 2 路全双工 I2S，兼容 TDM 模式；TDM 模式支持 32 通道音频收发；采样率 8‑384KHz。
■ 双路 S/PDIF 全双工接口，支持 HDMI ARC 音频信号；
■ DSD‑Native 硬件接口，支持DSD64 至 DSD512 高解析音频；
■ 3 路立体声异步采样率转换模块，FSI/FSO 支持 8‑384KHz。

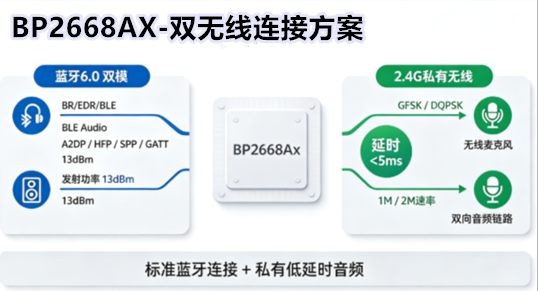

4、无线传输性能
■ 蓝牙 V6.0 双模，支持 BR/EDR/BLE；完整支持 BLE Audio（CIS/BIS）；支持 Piconet、Scatternet 组网；
■ 蓝牙最大发射功率 13dBm；接收灵敏度 DH1/-92dBm，BLE1M/-97dBm；支持 A2DP、HFP、SPP、GATT 等协议，内置 PLC 丢包隐藏；
■ 独立2.4GHz 私有双向无线音频链路，GFSK/DQPSK 调制，1M/2M 速率，音频延时低至 5ms 以内，适合无线麦克风、低延时音频设备。
5、音频算法与编解码
■ 解码支持：MP3、WMA、FLAC、APE、AAC；编码支持：MP2、MP3、IMA‑ADPCM；
■ 卡拉OK算法：
- 回声、混响、电音、变调变声、人声消除、人声激励、移频防啸叫、啸叫检测抑制；
■ 音效算法：3D 环绕、虚拟低音、参量 EQ、DRC 动态压缩、AEC 回声消除、噪声抑制；
■ 配套图形化音效调音工具；支持 FreeRTOS，全 C 开发，完整 SDK 支持。
6、外设接口资源
■ 37个GPIO，包含（普通、防倒灌、5V耐压、开漏 ）IO；支持上下拉、高阻、中断唤醒
■ USB：USB2.0 高速 (480Mbps)+全速 (12Mbps)，双控制器内置PHY，支持 OTG；
■ SDIO 主机，最高 30MHz，支持 1‑bit/4‑bit；
■ 3 路 UART 最高 3Mbps；1 路 SPI Master，2 路 SPI Slave；2 组 I2C 主从控制器最高 400Kbps；
■ 2 路 CAN2.0A/B 总线接口；DVP 摄像头接口；LED 点阵扫描控制器；
■ 硬件矩阵按键，支持36键扫描；IR 红外接收；12bit SAR‑ADC，最多29路外部通道；
■ 24 路 DMA 通道，支持 DMA‑GPIO，硬件模拟通讯时序。
7、电源、复位与可靠性
■ VIN 单电源输入 3.0V‑5.5V；片内集成多路 DCDC、LDO；
■ 支持外接 32.768KHz 晶振 RTC；内置 POR 上电复位、LVD 低压检测、看门狗；
■ ESD HBM 2KV；封装 QFN‑68（8mm×8mm）；湿敏等级 Class3。
■ 支持调试器、烧录器、Flash Burner Lite 固件烧录；
■ 支持 32bit 用户密钥固件加密，每颗芯片带 64bit 唯一 ID；
■ 工作温度‑40℃~85℃，满足消费类、部分工业场景量产。
应用场景
1、音频娱乐：蓝牙 / Wi‑Fi 智能音箱、Soundbar 回音壁、派对音箱、卡拉 OK 音响。
2、直播录音：直播声卡、录播设备、无线麦克风收发系统
3、语音 AI：AI 语音交互终端、会议音频设备
4、车载与工业：车载音频系统、音频DSP处理单元
BP2668Ax作为上海山景旗舰级音频SoC，打破传统多颗Codec + 蓝牙芯片 + DSP分离设计方案，实现单芯片完成音频全链路处理，降低硬件设计难度，同时配套齐全的算法库、调试工具，缩短产品周期，为中高端智能音频设备提供极具竞争力主控方案，如需详细数据手册、开发套件或技术支持，样品申请可联系【授权代理商】ISweek工采网“在线客服”获取。
