针对蓝牙音箱、智能语音设备、车载音响和便携耳机等产品对音质、功耗、音效算法及系统集成度的综合需求，山景推出了DU561高性能音频数字信号处理器（Audio DSP）该芯片采用 LQFP48（7×7mm）封装，上集成了多通道音频编解码器、丰富数字音频接口、完整的电源管理单元以及一套可配置的音效增强算法库，能够以较低的系统BOM成本实现专业级音频处理能力。

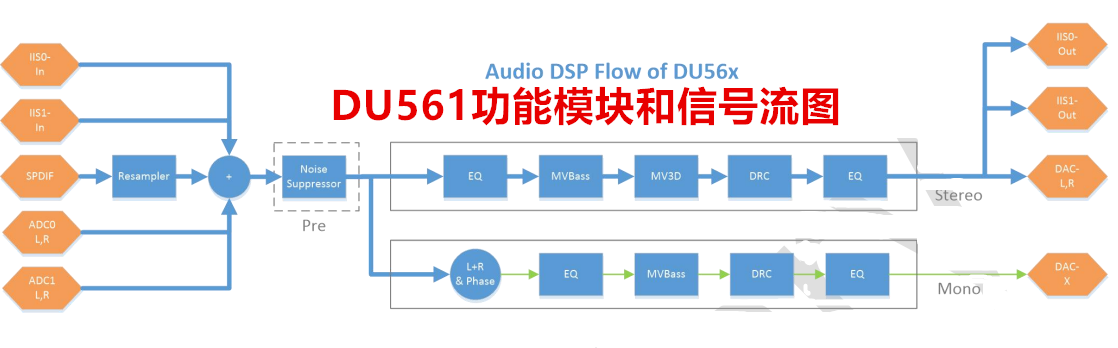

DU561内置多项音频DSP算法，无需外部处理器即可实现专业级声音处理：
● 3D 环绕 (MV3D)：拓宽声场，营造沉浸式环绕感。
● 虚拟低音 (MVBASS)：增强低频表现，弥补小尺寸扬声器物理局限。
● 参量均衡器 (EQ)：支持多段参量均衡，精确调校频响特性。
● 动态范围压缩 (DRC)：控制音频动态，保证不同音量下的听感舒适度。
● 噪声抑制 (Noise Suppressor)：降低环境噪声，提升通话或录音清晰度。
● 相位控制 (Phase Control)：校正多声道相位偏差，保证声音一致性。
配合DU561芯片提供的 ACPWorkbench 上位机工具，开发者可以实时配置信号通路、开启/关闭音效、调整参数，并导出配置数据，极大缩短产品调音周期。
1、模数转换（ADC）
● 集成 4 路 Audio ADC，信噪比 SNR ≥ 94dB（A 加权），可完整捕捉声音细节。
● 支持 LINEIN 单端或差分输入，也可配置为 MIC 输入，满足不同信号源需求。
● 采样率覆盖 8kHz ~ 48kHz，兼容语音和音乐应用。
● LINEIN 通道动态范围达 95dB（A 加权），THD+N 低至 -88dB，保证低失真录音。

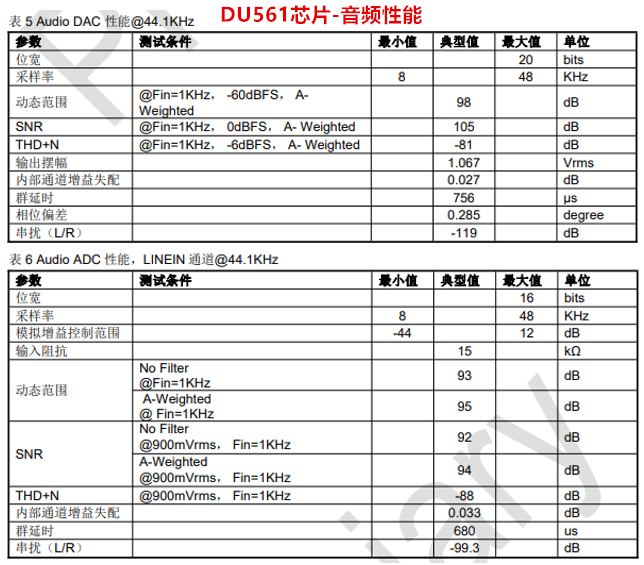

2、数模转换（DAC）与耳机驱动
● 3 路 Audio DAC，SNR ≥ 105dB，动态范围 98dB，THD+N 优于 -81dB，提供通透、纯净的输出品质。
● 可直接驱动 16Ω 或 32Ω 耳机，最大输出功率 40mW，无需外置耳放，简化电路设计。
● 输出摆幅达 1.067Vrms，通道串扰低至 -119dB，左右声道分离度极佳。
3、数字音频接口
2 个全双工 I2S，采样率支持 8kHz ~ 192kHz，最大有效位宽 32bits，可对接蓝牙、Wi-Fi、USB 音频桥接芯片。
1 个 S/PDIF 输入接口，支持多路复用输入（同一时间激活一路），方便连接数字电视、游戏机或 CD 转盘。
4、控制与调试接口
主控 MCU可通过 I2C（最大 400kHz）或 UART（115200bps）对芯片进行配置，通过 MOD0 引脚选择。
支持USB 2.0 （OTG）可连接PC使用ACPWorkbench工具进行实时音效调节与参数导出。
额外提供 2 个 GPIO 和 1 个全双工 UART（最高 3Mbps）可用于状态指示或 Log 输出。
5、电源、时钟与低功耗设计
电源输入3.3V ~ 5V，内置 LDO（5V → 3.3V → 1.2V）单电源供电，简化外围电路。
支持 12MHz 晶体或外部时钟，内置 POR、LVD 和看门狗，提高系统可靠性。
支持 Deep Sleep 低功耗模式，待机电流极低，适合电池供电的便携设备
典型应用场景
1. 便携式蓝牙/Wi-Fi音箱：利用DU561的高性能ADC与DAC，结合3D环绕和虚拟低音算法，可显著提升小型音箱的音质表现。低功耗Deep Sleep模式延长电池续航，I2S接口无缝对接蓝牙/Wi-Fi音频SoC。
2. 有线/无线耳机：内置耳机驱动放大器，可直接驱动16Ω耳机，输出功率达40mW，配合DRC和EQ算法，为用户提供个性化听音曲线。
3. 汽车与家用音响：多通道ADC/DAC支持复杂的音频路由与混音，S/PDIF接口可接入数字电视、游戏机等外部音源，参量均衡器可补偿车内声学缺陷。
4. 音效处理模块：独立的AudioDSP可作为协处理器，通过I2C或UART接收主控指令，动态切换音效模式，适用于专业音频设备或DIY音频扩展板。
DU561是一款集高保真编解码、丰富DSP算法、灵活接口与低功耗特性于一体的AudioDSP芯片，无论是入门级便携音箱还是高端音响系统，都能为产品提供专业级的音频处理能力，如需获取完整数据手册、开发工具或样品支持，可联系授权代理商【工采网】
