“19通道电平转换器”通常特指应用于TFT-LCD面板GOA（Gate Driven on Array）技术中的高压水平移位器（如型号 iML7276），而非通用的逻辑电平转换芯片。其核心作用是将定时控制器（TCON）输出的低压逻辑信号（2.6V~5.5V）转换为驱动液晶像素所需的高压开关信号（-20V~45V）。
该器件本质是一个集成化的高压电平移位与驱动电路，工作过程分为三个阶段：
一、输入信号检测与逻辑锁存：
-芯片接收来自TCON的低电压逻辑输入信号（如STV、CLK、CPV等）。
-内部电路识别输入电平状态（高/低），并将其锁存，确保在高压切换瞬间逻辑状态稳定，防止误触发。
二、高压电平移位：
-利用内部高压MOS管阵列，将锁存的低压逻辑电平“平移”至目标高压域。
-升压机制：通过电荷泵或内部高压电源轨（VGH, 正高压；VGL/LVGL, 负高压），将逻辑“1”转换为开启TFT所需的高正电压（如+15V~+45V），将逻辑“0”转换为关闭TFT所需的负电压（如-5V~-20V）。
-此过程需严格匹配时序，确保输出波形边沿陡峭，以减少对电容负载的充电时间。
三、大电流驱动输出：
-移位后的高压信号经过缓冲放大级，提供足够的电流驱动能力，以快速充放电面板栅极线上的寄生电容（可达数 nF）。
-19个通道通常包含：12路时钟信号（CLK）、3路起始脉冲（STV）、以及电源/使能相关信号（VDDE, VDDO, VGL 等），协同完成逐行扫描驱动。
工采网代理的iML7276是一款由集创北方生产的19通道高压水平移位器（Level Shifter），主要应用于GOA（Gate Driver on Array）TFT-LCD面板的驱动电路中。该芯片的主要作用是将时序控制器（TCON）产生的低压逻辑信号转换为能够驱动液晶面板栅极和源极的高压信号，解决不同电压域间的信号兼容问题 。该设备采用WQFN-40L 5x5封装，适用于GOP TFT-LCD面板。
液平转换器专为TFT-LCD面板设计，其核心任务是产生高压信号以驱动面板。电平转换芯片-iML7276包含多种信号，如8个GOA输入信号和19通道GOA输出信号，同时具备复位功能。该设备能将TCON产生的逻辑电平信号高效转换为GOA面板所需的高电平信号。
iML7276包含过温保护（OTP）、过流保护（OCP）。下表显示了每种保护措施的主要行为。配备了过温保护（OTP），以防止iML7276因过度功耗过多而过热。当结温度超过150°C（较小值）时，OTP将停止工作。

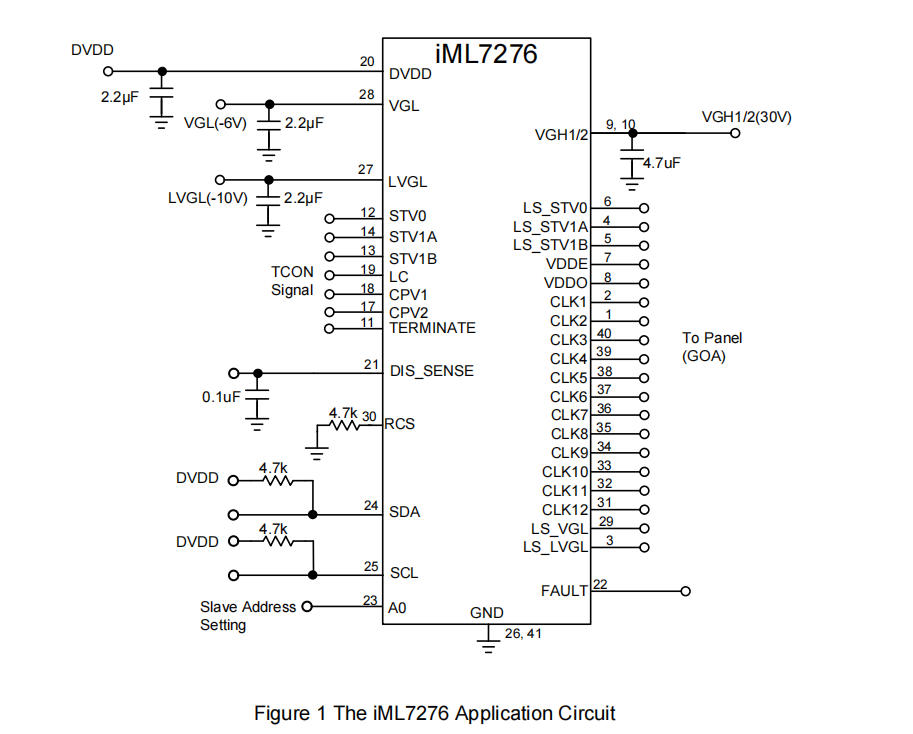

典型应用：
Level shift - iML7276的特性：
输入/输出范围：
-输入逻辑电平范围：2.6V至5.5V
-输出电压范围：-20V至+45V
通道配置：
-包含8个GOA输入信号（CPV1/2, STV0, STV1A/B, LC, Terminate, DIS_SENSE）
-提供19个GOA输出信号，包括12路CLK、3路LS_STV、VDDE/VDDO、LS_VGL和LS_LVGL
保护功能：
-集成欠压锁定（UVLO）
-过温保护（OTP）
-过流保护（OCP）
接口与控制：支持I2C接口进行配置，具备断电放电选项，确保在DVDD降至放电水平时所有通道被拉至VGH
支持2 IN，4/6/8/10/12 CLK OUT
CLK费用共享和GPM功能
符合RoHS标准和无卤素标准

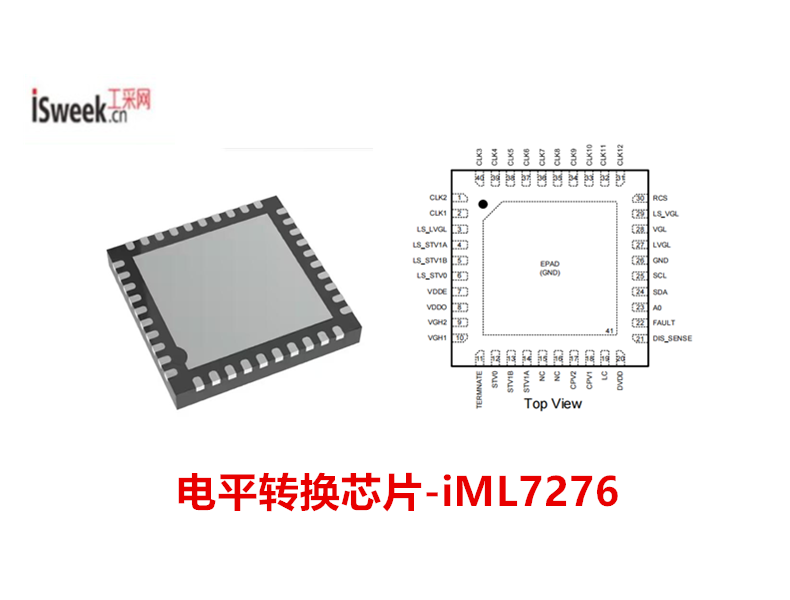

封装形式：WQFN-40L (5x5 mm)
工采网为客户提供LCD显示集成解决方案；目前提供的电平转换芯片产品已广泛应用于国内外知名终端品牌；其中包含超小间距显示应用产品、显示控制应用产品，XR与虚拟制片应用产品、显示控制板卡解决方案等，相关方案产品详细资料，技术咨询等可登录工采网联系“在线客服”索要。
