双向电平转换芯片主要用于连接不同电压系统（如3.3V和5V），核心是让信号在两个电压域间安全双向传输。其工作原理主要基于MOSFET的开关特性及自动方向检测电路。
工作原理：
低电平传递：任一侧输出低电平时，内部MOSFET导通，将另一侧拉低至相同电平。
高电平传递：任一侧输出高电平时，MOSFET截止，另一侧由上拉电阻连接到各自的电源电压，保持高电平。
方向检测：芯片内部通过检测端口驱动电流来判断数据流向，无需外部方向控制信号，实现自动双向转换。

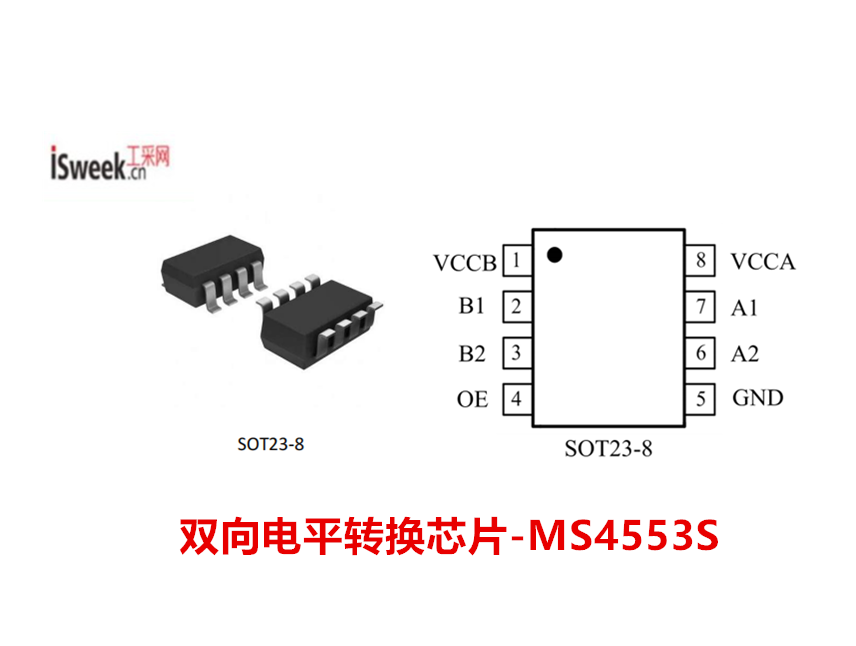

工采网代理的MS4553S是一款2位双向电平转换芯片，主要用于不同电压系统间的信号转换。其使用两个独立构架的电源供电，A端供电电压范围是1 .65V到5 .5V，B端供电电压范围是2 .3V到5 .5V。可用在电压为1 .8V、2.5V、3.3V和5V的信号转换系统中。
当OE端为低电平时，所有IO端口为高阻态，降低了静态功耗。当VCCA上电后，SOT23 -8OE端内部集成了下拉电流源。为了确保在上电或下电过程中端口保持高阻特性，OE端应通过下拉电阻接地，下拉电阻的阻值由驱动电流源的能力决定。MS4553S采用SOT23-8封装，工作温度范围是-40℃到+100℃。

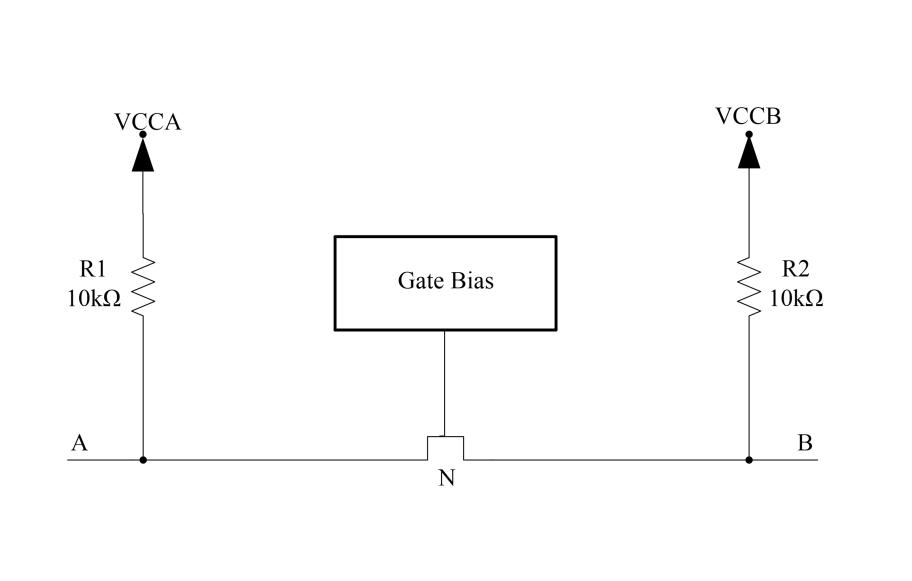

内部框图：
电平转换器 - MS4553S的特性：
混合电压信号转换：适用于1.8V、2.5V、3.3V和5V等不同电压等级的数字信号系统互通。常见接口支持：广泛应用于I2C、SMBus、UART以及GPIO等通信接口的电平匹配。
自动方向检测：无需额外的方向控制信号，芯片能自动判断数据传输方向。
关键参数：
工作电压范围：
-A端供电电压：1.65V至5.5V。
-B端供电电压：2.3V至5.5V（需满足VCCA≤VCCB）。
数据传输速率：
-推拉模式下较高支持20Mbps。
-开漏模式下较高支持2Mbps。
封装与温度：
-采用 SOT23-8 封装。
-工作温度范围为-40℃至+100℃。
功耗控制：当OE端为低电平时，所有IO端口呈高阻态，支持掉电模式以降低静态功耗。
应用领域：
I2C/SMBus（系统管理总线）
UART（通用异步收发传输器）
GPIO（通用输入/输出）
瑞盟MS4553S双向电平转换器以其高性能、稳定可靠的数据传输能力以及广泛适用于不同电压节点，在不同接口领域都能满足数据传输需求，选择瑞盟MS4553S，让数字信号系统更加高效、稳定，有需要的可联系“在线客服”了解相关资料信息。
