可以用作混合电压数字信号系统中的双向电平转换器-MS4553M

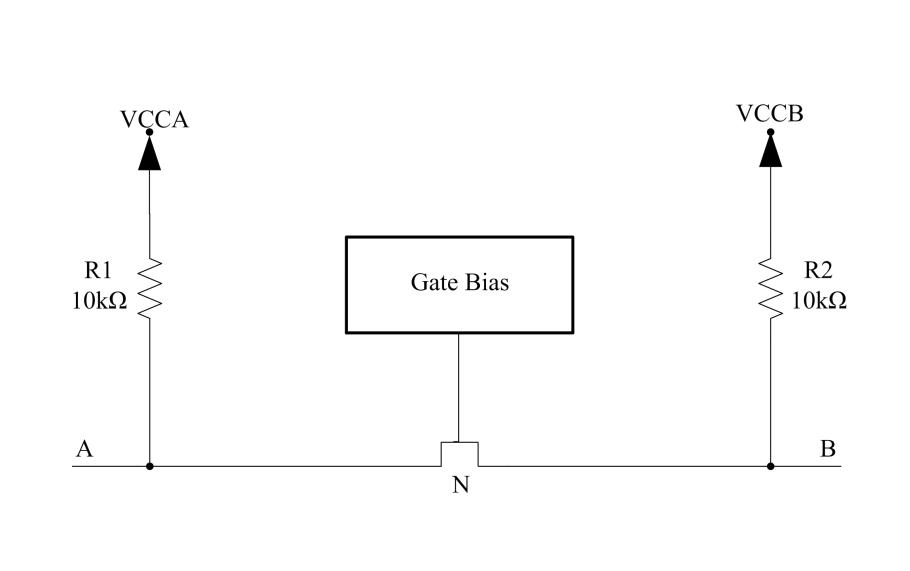

双向电平转换器的核心是一个N沟道增强型场效应管，其开关特性与NPN三极管相似，以相应的开关电路为例，当输入为低电平“L”时，场效应管VT1处于截止状态，相当于一个处于断开状态的开关。

对于电平转换应用电路，场效应管的选型参数主要关注栅-源电压（Gate Source Voltage, VGS），其值不能过小，否则场效应管将由于VGS小于栅极阈值电压（GateThreshold Voltage）而无法导通（或阻值较大）。某款场效应管的电气参数如下表所示，这意味着VGS不应该小于1.4V，为了电路工作稳定起见，较好保证不小于2.5V。

工采网代理的MS4553M一款高性能的2bit双向电平转换器，专为混合电压的数字信号系统设计，可在混合电压的数字信号系统中实现稳定可靠的双向数据传输；适用于1.8V、2.5V、3.3V和5V的逻辑信号转换系统；是构建高性能数字信号系统的理想解决方案。

当OE端为低电平时，所有IO端口为高阻态，这显著降低了静态功耗。当VCCA上电后，OE端内部集成了下拉电流源。为了确保在上电或下电过程中端口保持高阻特性，OE端应该通过一个下拉电阻接地，下拉电阻的阻值由驱动电流源的能力决定。

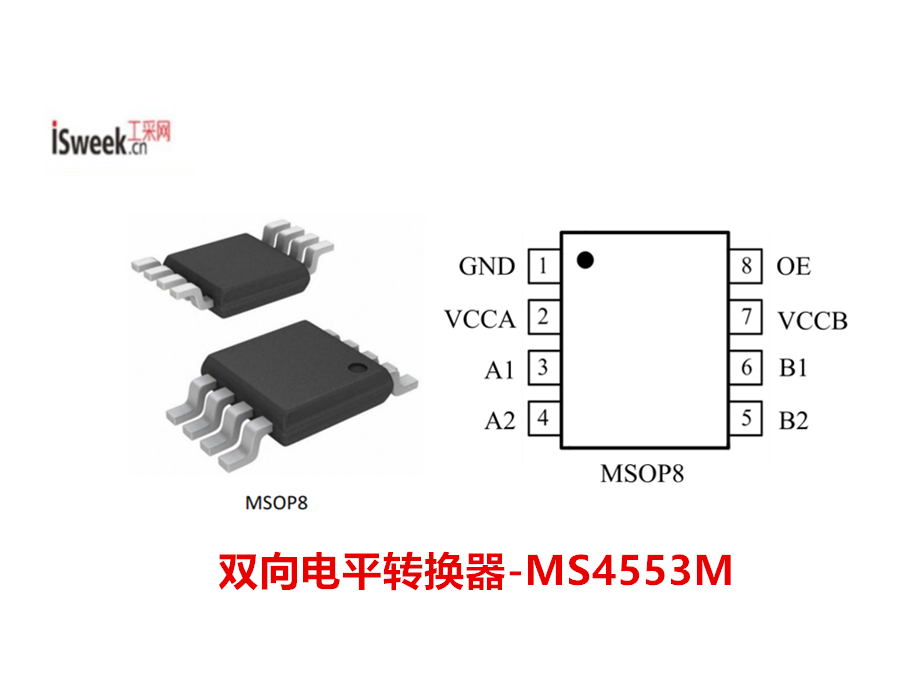

采用MSOP8封装，工作温度范围为-40℃至+100℃，适用于各种工作环境。可以在不同电压节点之间桥接，成功连接电子系统中的逻辑门电平，适用于点对点拓扑，连接在不同接口电压下相互操作的设备或系统。

内部框图：

电平转换芯片 - MS4553M的特性：

无需方向控制信号

数据速率：推拉模式为20Mbps，开漏模式为2Mbps

A端电压范围1.65V至5.5V，B端电压范围2.3V至5.5V（VCCA≤VCCB）

VCC隔离：若任一电源拉到地，则端口呈现高阻态

无上电顺序要求

支持掉电模式

应用领域：

I²C/SMBus（系统管理总线）

UART（通用异步收发传输器）

GPIO（通用输入/输出）

瑞盟MS4553M双向电平转换器以其高性能、稳定可靠的数据传输能力以及广泛适用于不同电压节点，在不同接口领域都能满足数据传输需求，选择瑞盟MS4553M，让数字信号系统更加高效、稳定，有需要的可联系“在线客服”了解相关资料信息。
