13通道高压电平转换器是一种专门用于将低电压逻辑信号转换为多路高电压输出信号的集成电路，广泛应用于TFT-LCD面板驱动等场景。其核心功能是实现多通道、高电压、高驱动能力的电平转换。
工作原理：
输入信号检测：芯片接收来自定时控制器（TCON）的低电压逻辑信号（通常为2.6V~5.5V），识别每个通道的输入电平状态（高或低）。
内部逻辑判断与控制：根据输入信号和时序要求（如YDIO、LC、YCLK等），内部逻辑电路决定各通道输出应遵循的电平标准（如VGL1、VGL2、VSSG等）。
高压电平转换：利用MOSFET、电荷泵或其他高压开关结构，将输入逻辑电平转换为所需的高电压输出（典型范围：-15V至+40V），并具备高电流驱动能力。
双向/多路同步输出：13个通道可同时输出不同电平的信号，部分通道支持双向通信（如用于GOA/GIP面板的扫描线驱动）。
保护机制：集成过压锁定（UVLO）、过温保护（OTP）、过流保护（OCP）等功能，确保在异常条件下安全运行。

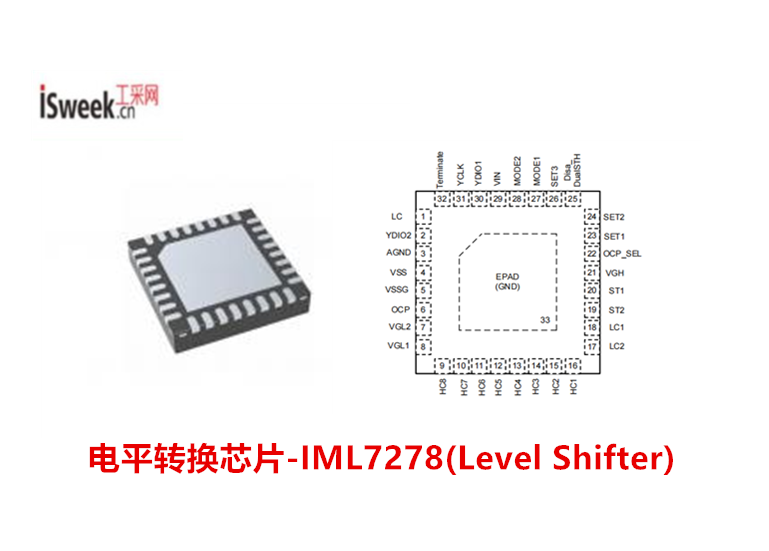

工采网代理的电平转换芯片 - iML7278是一款13通道高压电平转换应用芯片(Level Shifter)。该装置提供一个压缩逻辑，专为满足时序控制器（TCON）提供的多个输入信号而设计，提供紧凑的逻辑，能够生成13个输出信号，并将其转换为显示面板所需的高电平信号，具有高切换速率和高电流驱动能力，这种输出从45V摆动到-20V，高旋转率和高电流驱动能力，满足各种GOP/GIP/GOA面板的需求。该装置还设计了热保护装置。iML7278有一个32针薄QFN封装，较大厚度为0.8mm，可用于超薄液晶面板。
iML7278具有广泛的输入逻辑电平范围2.6V至5.5V，以及输出电压范围-15V至40V；能够提供高达45V的高电平和-20V的低电平输出信号摆幅，具有快速的上升/下降时间，确保了面板显示效果的稳定和清晰。
iML7278支持多种时钟输入和输出选项，具备预充功能和过温/短路保护等特性，满足不同面板设计需求；无论是4/6/8相应用，还是高效电平转换的面板设计，都能够提供可靠的解决方案。
采用超薄QFN-32封装设计，较大厚度仅为0.8mm，适用于各种超薄LCD面板，为面板设计带来了更多的灵活性和便利性，此外，支持多种输入通道和保护功能，如UVLO、OTP、OCP等，为面板提供全面的保护。

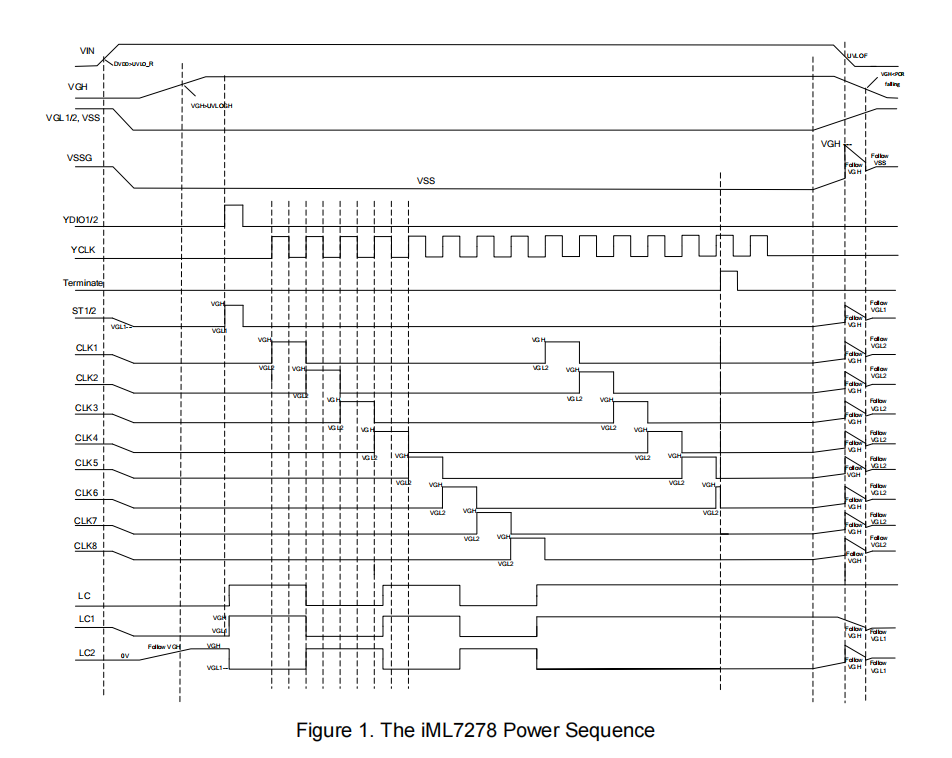

功率序列：
Level shift - iML7278的特性：
DVDD工作范围：2.6V～5.5V
VGH/VGL工作范围：-20V～45V
高电平45V 低电平-20v 上升/下降时间200ns(MAX)
支持8-CH CLK,2-CH ST, 2-CH LC, VSSG
支持1个CLK输入，4/6/8个CLK输出
CLK N/1/2/3线预充，1/2/4线
ESD枪±8KV输出引脚电平
OCP选项60mA/100mA/180mA
适用于4/6/8相应用
保护功能:UVLO、OTP、OCP
通信协议：I2C
封装类型:QFN-32(4x4mm)
iML7278是一款性能优越的高压电平转换芯片，适用于各种LCD面板应用，为面板设计提供了稳定、高效的电平转换显示解决方案；让面板显示效果更加出色，欢迎联系“在线客服”索要相关资料或技术咨询。
