在非接触式传感领域，电容检测技术因其高灵敏度、低功耗和低成本优势，正广泛应用于高可靠性场景，由工采网代理的MC1081A是一款符合 AEC-Q100 Grade0 标准的全集成数字电容传感芯片，可广泛应用于液位检测、接近感知、含水率分析和触控交互等场景。
工作原理

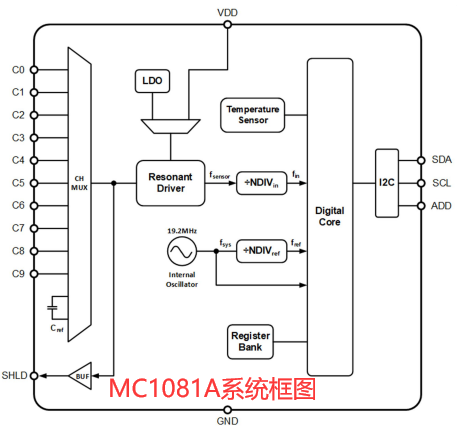

MC1081A通过内部振荡电路激励外部电容传感器，电容变化引起振荡频率变化，可实现对不同物质的介电检测，是一种非接触、高分辨率、高速度、低功耗、低成本的感知方法；芯片测量频率转换为16bit 数字量，结合内部温度数据进行补偿，最终输出与电容值对应的稳定数据。
产品描述

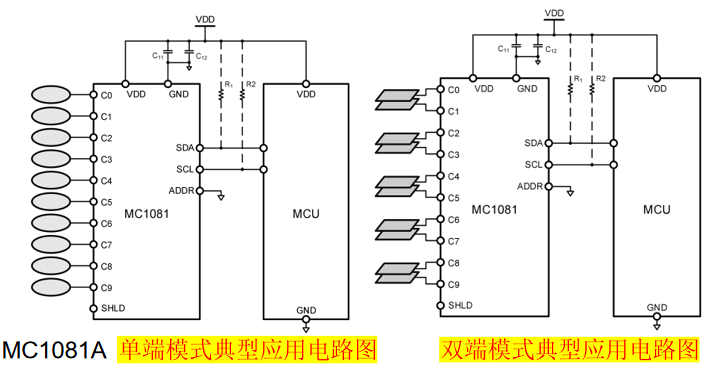

MC1081A和国内外同类产品相比，提供多通道多模式测量，在单端模式下可支持10路对地电容测量，双端模式下可支持5路浮空电容测量，抗地噪声能力更强，测量速度更快，而互电容模式下通过三步时序测量消除寄生电容影响，可获得纯净的互电容值，另外芯片内部还集成一路 20pF 参考电容，支持参比测量，有效抑制温漂和电源波动。
MC1081A电容测量范围1pF ~ 10nF，激励频率可配置在0.1MHz ~ 30MHz，适应不同介电材料和传感需求；16bit数字输出，分辨率可达1fF，内置16bit温度传感器，支持温漂补偿，提升测量一致性，其单通道平均电流低至2.5µA@1Hz，睡眠电流仅50nA，适用于电池供电或低功耗系统。
此外，MC1081A提供有源屏蔽（Active Shielding） 功能，可使屏蔽层与被测电极等电位，消除周边寄生电容的影响；支持单路/多路屏蔽模式，高功率模式可驱动 100pF负载电容，适用于长线缆或复杂电极环境；I2C接口，支持最高1Mbps通信速率。

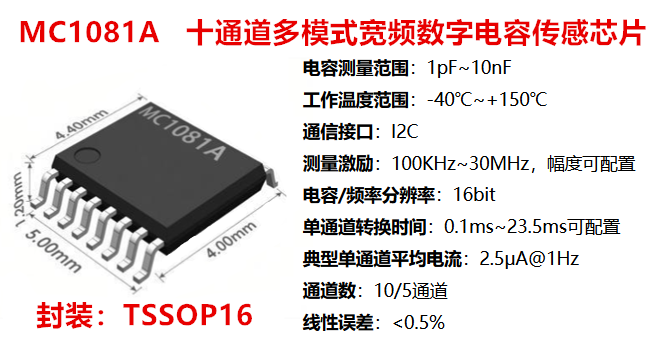

产品特性
■ 支持10路单端电容/5 路双端电容测量
■ 电容测量范围：1pF~10nF
■ 供电电压范围：2.3V~5.5V，内置 LDO
■ 工作温度范围：-40℃~+150℃
■ 测量激励：100KHz~30MHz，幅度可配置
■ 电容/频率分辨率：16bit
■ 单通道平均电流：2.5μA@1Hz采样率
■ 单通道转换时间：0.1ms~23.5ms 可配置
■ 内置 16bit 高精度数字测温
■ 支持有源屏蔽，相邻互电容测量
■ 睡眠电流：50nA
■ 通信接口：I2C
■ 符合AEC-Q100 Grade0标准

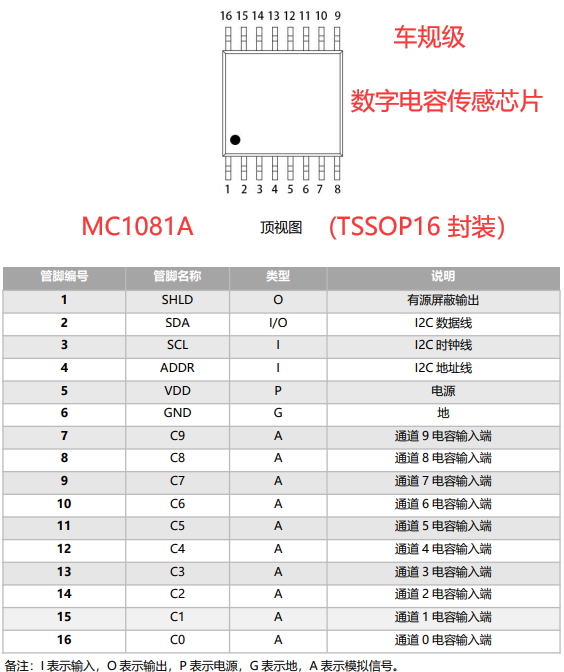

■ 封装：TSSOP16（5.0×4.4×1.2mm）
典型应用场景
液位检测：非接触式液体高度监测，适用于水箱、油箱等。
含水率分析：通过介电常数变化评估材料湿度。
水浸传感：检测是否有液体接触电极，用于漏水报警。
接近感知：检测人体或物体靠近，适用于智能家居、安防等。
触控与手势识别：支持按键、滑条、手势等多种交互方式。
介电检测：区分不同介质，用于物质识别或质量检测。
MC1081A车规级电容传感芯片将高集成度、多通道灵活性和可靠性集于一身，使其在复杂工况下仍能保持稳定、精准的传感性能，适用于多种非接触式检测场景，无论是汽车电子、工业控制，还是智能家居与消费电子，都能提供可靠的电容检测解决方案；如需获取数据手册、样品或技术支持，请联系授权代理商（工采网）在线客服
