16通道高压电平移位器核心是将TCON输出的低压逻辑信号（2.6–5.5V）同步转换为高压开关信号（如-20V~+45V），通过输入锁存→高压域平移→大电流驱动三级架构，实现多通道并行、时序精准的栅极驱动。
核心工作流程：
输入检测与逻辑锁存：接收低压时钟（CLK）、起始脉冲（STV）等信号，内部电路识别高低电平并锁存，确保在高压切换瞬间逻辑状态稳定，防止误触发。
高压电平移位：利用内部高压MOS阵列，结合外部提供的正高压（VGH）和负高压（VGL/LVGL）电源轨，将锁存的低压逻辑"1"映射为VGH，逻辑"0"映射为VGL，完成电压域“平移”。
大电流缓冲输出：移位后的高压信号经推挽缓冲级放大，提供足够瞬态电流（可驱动数nF电容负载），快速充放电面板栅线，保证波形边沿陡峭。
工采网代理的iML7272A是集创北方（Chipone）推出的一款16通道高压电平移位器（Level Shifter），专为GOA TFT-LCD面板应用设计。液平移位器被设计用于产生一个高压信号，以驱动TFT-LCD面板。该芯片主要用于将定时控制器（TCON）产生的低电压逻辑信号转换为驱动液晶面板所需的高压信号，广泛应用于超高清电视、计算机显示器等显示设备中。
iML7272A将TCON产生的逻辑级信号转换为GOA面板所需的高电平信号，确保图像精确显示；具有16个输出通道，可在 LVGL/VGL（低电平和高电平）与 VGH（高压信号）之间进行切换，以对高达 5nF 的电容性负载进行充电和放电，能够适应多种不同类型的面板配置。
同时采用串行数据线（SDA）和串行时钟线（SCL）进行数据传输，保持总线空闲时高电平状态，降低功耗并提高系统稳定性。每个设备在I2C总线上具有漏极开路引脚，允许多个设备共享总线而不干扰，确保数据传输顺利进行。

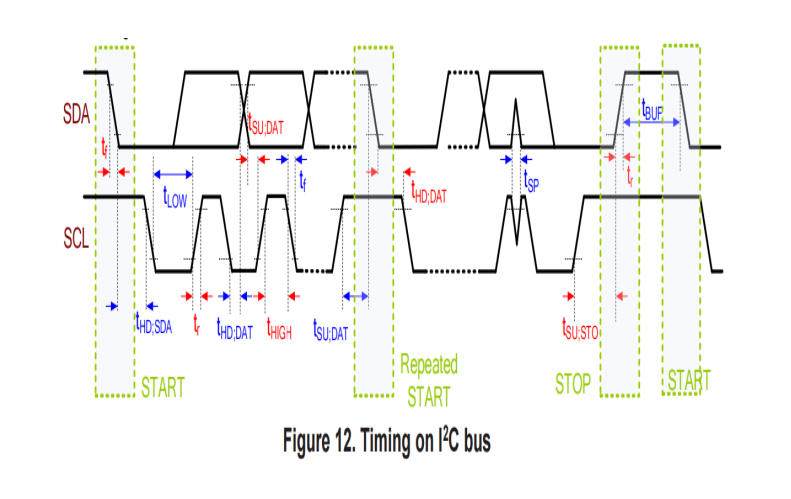

I2C总线时序：
Level shift - iML1942的特性：
多电压域隔离：输入侧（VDD）与输出侧（VGH/VGL）电气隔离，低压逻辑控制高压输出，避免高压反灌损坏前级芯片。
并行通道架构：16个独立通道通常包含多路CLK、STV及使能信号，支持同时驱动多行或复杂时序需求，通道间串扰极低。
保护机制：集成欠压锁定（UVLO）、过温保护（OTP，通常>150°C关断）和过流保护（OCP，故障时输出高阻态），确保异常下安全复位。
2.6V到5.5V的输入逻辑电平范围
-18V至40V的输出电压范围
VDD、VGH、LVGL、VGL电源引脚
支持2英寸多输出
I2C接口，从属地址50h/52h
断电放电选项
2线模式
符合RoHS标准和无卤素标准
典型应用：专用于GOA（Gate on Array）TFT-LCD面板，替代传统外置Gate IC，实现窄边框设计，直接驱动玻璃基板上的扫描线。
iML7272A的设计还包括非易失性NVM存储器和易失性寄存器存储器，提高了数据管理效率和可靠性，为现代电子产品提供了广泛应用前景；更多产品选型及详情与应用说明和规格书欢迎联系咨询“在线客服”
