金属3D打印技术正以独特的增材制造能力推动现代制造业发展。在激光粉末床熔融等工艺中，高能激光烧结金属粉末时会产生大量烟尘。如果无法及时处理，烟尘将在气流扰动下附着于腔体或激光成型面上，造成区域污染，降低金属3D打印的精度与工件质量；烟尘过多还会复盖激光防护镜面，导致透镜烧毁。
这些烟尘不仅包含激光烧结产生的烟气，还含有未反应金属粉末和一些凝固的大颗粒物质，其化学活性与残余能量极高，使得烟尘具有的自燃与爆炸风险。因此，对金属3D打印进行气氛循环过滤，是保障工艺稳定性与安全生产的必要举措。
一、气氛循环过滤系统的作用与挑战

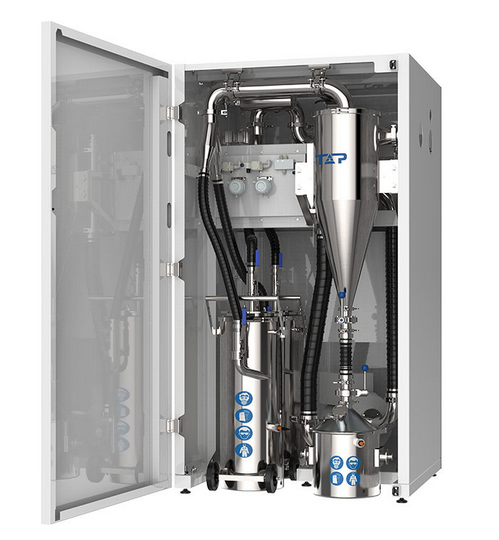

气氛循环过滤系统作为金属3D打印设备的除尘辅助装置，通过大风量循环风机产生负压，快速捕获烟尘，经进风口过滤装置净化后将洁净气体返回成型腔体，形成稳定循环过程。然而，烟尘中颗粒物、粉末与烟气等杂质粒径差异大，传统单一过滤方式（如一级圆形滤芯）存在明显局限：滤芯褶皱多、反吹效果差，混合过滤导致滤芯寿命急剧下降，更换频繁。
而且，设备运行时滤芯堵塞后的停机更换会中断激光成型过程、破坏保护气氛，重启后气流均匀性难以保证，极易导致加工失败。若为规避停机而提前更换滤芯，又会导致效率降低、成本升高。此外，滤芯取出时烟尘接触空气极易自燃，如何在更换过程中避免烟尘暴露并实现惰化处理，是除尘装置设计的关键难点。
二、氧含量监测的核心价值
金属3D打印气氛循环过滤系统主要用于收集过滤金属3D打印过程中激光烧结产生的烟尘。金属3D打印中，金属粉末越细，工件性能与外观越优。但细粉烧结产生的烟尘粒径不一，仅靠单一过滤难以安全处理。现代气氛循环过滤系统普遍采用三级分级过滤策略，分别处理不同粒径粉尘，延长滤芯寿命，并对不同危险等级粉尘采取差异化防爆措施（如大颗粒粉尘砂埋处理、易自燃烟尘液体中和惰化），确保防爆安全。
在此过程中，氧含量监测对保证打印质量非常重要。烧结产生的扬尘直接影响成型质量，而腔体内氧含量过高会加剧粉末氧化、降低零件力学性能，甚至增加爆炸风险。因此，系统应设置全程氧含量监控，一旦氧含量超标，自动补入惰性气体，将氧浓度严格控制在安全阈值以下。
三、高精度氧传感器的应用推荐
为实现可靠监测，推荐采用英国SST螺纹式高温氧化锆氧气传感器O2S-FR-T2-18C，可搭配OXY-LC-A100-455变送板使用。该传感器测量范围0.1~100% Vol，敏感元件是氧化锆，具有结构小,测量范围宽且精度高、线性输出信号、坚固的不锈钢结构内部和外部、可以直接使用在高温和高压环境中、动态传感原理确保安全操作、非常简单的校准、寿命长的优点。工作原理基于双氧化锆盘结构——在其中间是一个密封空间。其中一个盘起的功能是可逆氧气泵，依次充满样品气和抽空此小空间。另一个盘用于测量氧分压差比率，得到相对应的传感电压。氧化锆盘作为氧气泵运行时，需要的700 °C的温度由加热元件产生。氧气泵使小空间范围内达到额定的小值和大值压力所花的时间和环境中氧分压值具有对应关系，从而实现精准测量。
四、结语
金属3D打印气氛循环过滤系统不仅承担着清除烟尘、保护光学元件和保障成型质量的重任，更面临着滤芯堵塞、粉尘自燃、氧含量失控等多重技术挑战。通过在循环过程中集成高精度、高可靠性的氧含量监测传感器，并采取分级过滤与智能惰化措施，可显著提升系统安全性与打印成功率。
