双通道电容型传感芯片基于LC谐振或电荷转移原理，通过两路独立电路同步检测外部物理量引起的微小电容变化（飞法级），将其转化为频率或数字信号输出，并利用双通道互为参考实现温度补偿与噪声抑制。
核心工作机理：
物理感知层：外部目标（如手指、液体、金属）靠近检测电极时，改变电极间的介电常数、间距或有效面积，导致单端对地电容或差分电容值发生微小变化（ΔC）。
信号转换层：芯片内部振荡器（通常采用甚高频LC谐振，10kHz-100MHz）将电容变化线性转换为频率偏移（Δf）；部分架构采用电荷转移（CSD/CSA）技术将电容充放电时间转化为数字计数。
双通道处理：两路独立测量电路（CH1/CH2）同步采集信号，一路接传感电极，另一路可接参考电极或用于差分计算，通过差分解算消除共模干扰（如温度漂移、电源噪声），输出高分辨率数字量（通常 16bit）。
数字输出：内置 DSP 单元完成频率/计数计算及温度补偿，通过I²C/SPI等接口输出最终测量值。
工采网代理的MC12G、MC12T是高集成度双通道电容型传感芯片，芯片测量单端对地电容，直接与被测电容极板相连，通过甚高频谐振激励并解算测量微小电容的变化。激励频率在10~100MHz范围内可配置，其频率测量输出为16bit数字信号，对应的电容感知较高分辨率为0.5ff。电容式传感通过和检测电极的配合实现对不同物质的介电检测，是一种低功耗、低成本且分辨率高的非接触式检测技术。相比于传统RC振荡类触控电容结构，MC12G、MC12T采用甚高频的LC谐振方法，使得电场强度穿透性更好。

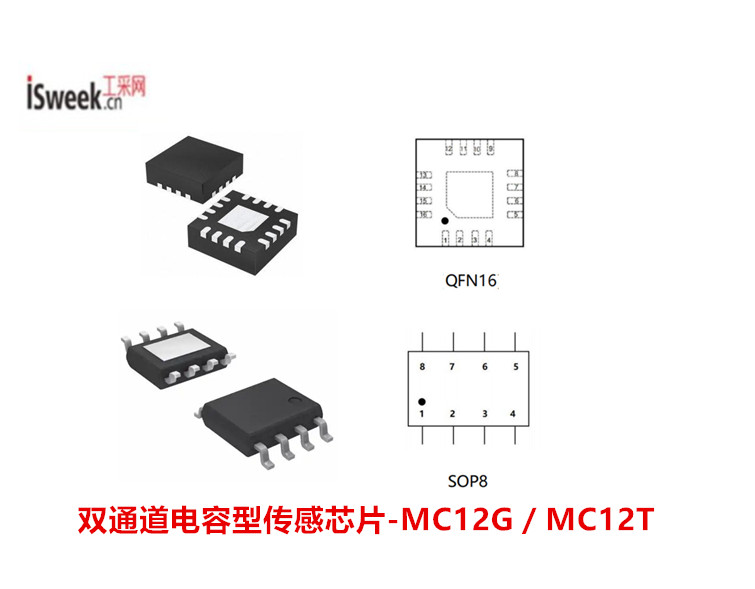

芯片的频率计算通过内部数字信号处理单元全数字化输出，多种工作模式可灵活配置。MC12T具有精简的SOP8引脚，可用于低成本的双通道电容检测。MC12G为小体积的QFN16封装，提供更为全面的芯片内部控制。芯片采用全数字化设计，功能配置及数据读写支持较高1MHz的I2C通信速率；内置低噪声电源管理模块LDO，可适配宽输入电压范围。此外，芯片还集成了温度传感电路，可用于进行温度补偿及其他温度传感场景。
MC12G、MC12T是高精度、多通道的电容调理芯片，适用于多种电容感测应用。相比于传统的开关电容结构，MC12G、MC12T采用LC谐振的方法，用于电容测量。LC振荡器的窄带特性，使得MC12G、MC12T具备更低的噪声水平，同时不易受到外界干扰。

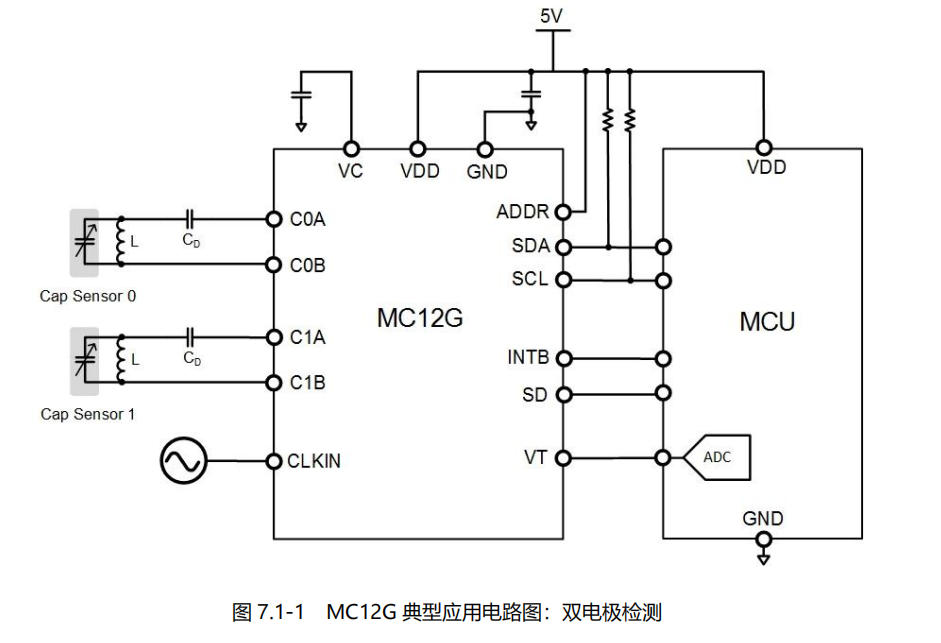

典型应用电路图：双电极检测：
双通道架构优势：
差分抗扰：支持单端对地或差分模式，两通道信号相减可抵消环境电磁干扰及寄生电容影响，显著提升信噪比。
动态补偿：一路监测环境基准，一路监测目标信号，实时扣除温度、湿度等环境因素导致的基底漂移。
效率提升：双路并行扫描缩短系统响应时间，适用于多点触控、液位连续监测等高速场景。
电容传感芯片 - MC12G/12T的特性：
电容测量范围：0~150pF
温度范围：-55℃~+125℃
频率范围：10MHz~100MHz
有效分辨率：较高 15bit
供电电压范围：2.0V~5.5V
转换时间：1~100ms（可配置）
测量峰值电流：1.3~8.3mA（可配置）
睡眠模式电流：50nA
停机模式电流：40nA
智能家电液位
工业水箱液位
汽车油液液位
食品水分含量分析
土壤水分含量分析
接近检测
触控感知
和国内外同类产品相比，MC12G、MC12T具有更宽的电容激励频率，更远的非接触测量性能，更宽的工作电压范围，更灵活的参考频率及工作模式配置。芯片兼具温度传感信号用于温度补偿，独立的双通道测量电路可以相互补偿参考，也可配置自动报警逻辑。小尺寸、低成本的芯片可广泛用于智能家电液位、接近、触控等场景，也可用于汽车油液、水浸传感、食品检测、土壤水分含量等工业专用检测场景。提供样品和测试板，强大技术支持团队是您方案开发坚实后盾！了解更多关于数字电容传感芯片的技术应用，请登录工采网官网进行咨询。
