WH26533是集成式数字色彩光感传感器，集成R/G/B/W/C五通道感光+独立5KHz 频闪检测通道，可同步采集环境照度、色温与 5KHz 以内灯光频闪信号，芯片采用超小型OPLGA6封装，支持1.7~2.0V 低压供电，支持高速 I²C Fm Plus（最高1MHz）内置1024 字节FIFO缓存，自带阳光自动校准、硬件中断输出，可解决屏幕拍摄横纹、自动亮度调色需求。
一、产品特性
■ 五通道感光：R/G/B/W/C 全光谱采集，精准识别环境色彩与照度
■ 独立 FLK 频闪检测通道，支持最高 5KHz 频闪频率识别，消除屏幕横纹
■ I2C 高速通信，标准 / 快速 / Fm Plus 模式，最高 1MHz，1.2V 低电平兼容
■ 内置 1024Byte 大容量 FIFO，支持旁路 / 流式 / 缓存三种工作模式
■ 16 位高精度 ADC，多档 PGA 增益（×1~×128）软件可调
■ 可编程积分时间、等待周期，平衡精度与整机功耗
■ 独立 INT 中断输出，多阶防抖阈值，无需 MCU 持续轮询
■ 内置阳光自动校准功能，户外强光测量更稳定
■ 1.7V~2.0V 低压工作，工作 12μA，休眠电流仅 0.9μA
■ 内置硬件 POR 欠压复位，低于 1.3V 自动复位保护
■ OPLGA6 超薄微型封装（2.0×1.0×0.35mm）
■ HBM ±2kV 静电防护，工业温区 - 40℃~85℃
二、电气参数
■ 供电电压：1.7V ~ 2.0V
■ I²C 最高速率：1MHz（Fm Plus）
■ ADC 分辨率：16bit
■ FLK 频闪检测范围：最高 5KHz
■ FIFO 缓存容量：1024Byte
■ 典型工作电流：12μA @1.8V
■ 休眠静态电流：0.9μA @1.8V
■ PGA 可调增益：×1 / ×4 / ×16 / ×64 / ×128
■ 积分时间单位：0.02ms / 2ms 可选
■ POR 复位阈值：1.3V
■ HBM ESD：±2000V
■ 工作温度：-40℃ ~ +85℃

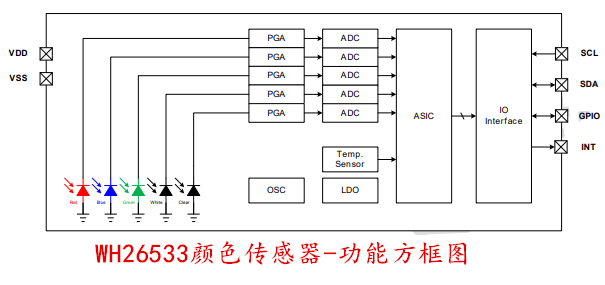

三、内部硬件架构

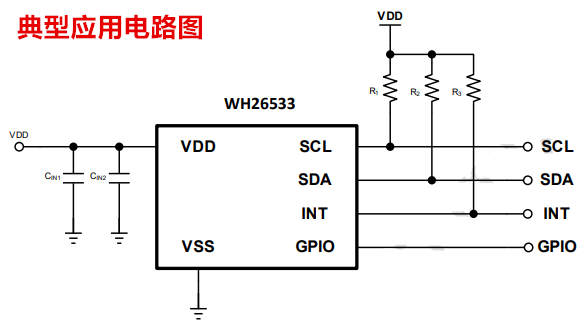

WH26533集成五路RGBW/C 感光光电二极管、独立频闪 FLK 感光通道，搭配多路可编程 PGA 放大器、16bit 高速 ADC 阵列、内置 LDO 与振荡时钟。片内集成 ASIC 数字处理单元、温度传感、1024Byte FIFO 缓存、I2C IO 接口、中断控制逻辑，单芯片完成亮度采集、色温计算、频闪检测、数据缓存全流程，外围仅需 I2C 上拉电阻与电源滤波电容即可工作。
四、三种数据工作模式
1. Bypass 旁路模式：数据直读不缓存，低延迟实时调光设备首选
2. FIFO 缓存模式：数据存入缓存，达到阈值触发中断，降低主控占用
3. Stream 流式模式：持续自动存储多组采样数据，适合长时间频闪监测
产品优势
✅ RGBW+C 五通道分光，色彩还原真实，调光观感自然
✅ 独立 5KHz 频闪检测，解决屏幕拍摄摩尔纹、横纹问题
✅ 1MHz 高速 I2C + 大容量 FIFO，减轻 MCU 运算压力
✅ 多级增益可调 + 阳光自动校准，室内户外通用
✅ 独立硬件中断，多级防抖，避免光线波动误触发
✅ 超薄迷你封装，超薄整机 PCB 布局友好
✅ 全套寄存器可调，增益 / 时序 / 中断 / FIFO 灵活配置
典型应用场景
1、消费数码：手机、平板、笔记本电脑屏幕自动亮度 / 色温调节
2、显示设备：LCD 电视、显示器消除频闪画面横纹
3、影像产品：数码相机、运动相机测光防条纹
4、照明产品：面板灯、吸顶灯恒照度智能调光
5、便携玩具、穿戴设备环境光感应唤醒
WH26533是一款功能高度集成、灵活易用的数字颜色传感器，它在传统 RGB/Clear 感测的基础上，加入了灯光闪烁检测功能，能有效解决消费电子、安防监控及车载影像中的频闪干扰问题，提供可靠、精准的光学感知能力，如需获取数据手册、样品或技术支持，请联系授权代理商（工采网）
