无线收发芯片的工作原理主要包括信号的发送和接收过程，通常涉及射频（RF）技术。无线收发芯片通过电磁波在空间中传播信息，实现远距离数据传输。这些芯片通常工作在特定的频段，如ISM频段，并且支持多种通信协议。
无线收发芯片通常包含以下几个关键模块：
发射机：负责将数字信号转换为射频信号，并通过天线发送出去。
接收机：负责接收射频信号，并将其转换为数字信号供其他设备使用。
基带引擎：处理信号的编码、解码和调制解调等。
控制和配置寄存器：存储芯片的配置信息，控制芯片的工作模式和参数。

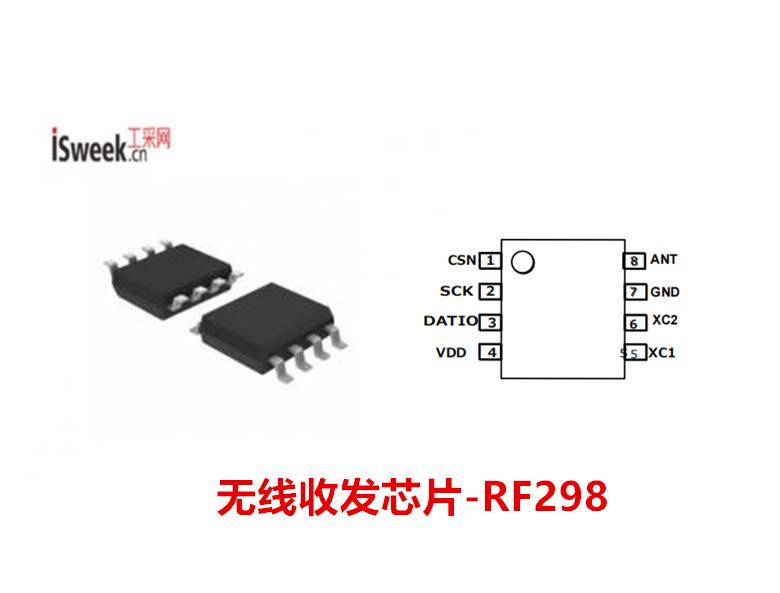

由工采网代理的RF298是一款低成本高集成度的2.4GHz GFSK远距离无线接收芯片，工作在2.400~2.483GHz全球通用ISM频段，内部高度集成了发射机、接收机、频率综合器、GFSK调制解调器以及射频前端匹配电路，发射机支持功率可调，接收机采用数字扩展通信机制，在复杂环境和强干扰条件下，可以达到优良的收发性能。外围器件极简，仅需2个电容和1颗晶振即可构成完整的无线通信前端解决方案。
无线芯片 - RF298只需要2个电容和一颗晶振即可以组成一个无线数据收发系统；工作在2.400~2.483GHz世界通用ISM频段;-0.3～3.6V供电电压范围；传输GFSK信号，市面上标准发射功率为8dBm，而RF298发射功率可达10dBm,空旷地段传输可达200米以上。
RF298由芯片内部寄存器和引脚控制着状态机，实现芯片在不同工作模式之间的转换。RF298可配置为 休眠模式、待机模式、待发射模式、发送模式和接收模式五种工作模式。
休眠模式：所有功能关闭，保持寄存器内容，电流较小。
待机模式：晶振低电流振荡，快速唤醒。
待发射模式：等待数据写入TX FIFO，PLL快速启动。
发射模式：数据发射，支持PLL开环发射方式。
接收模式：信号接收、解调、地址判断、CRC校验。

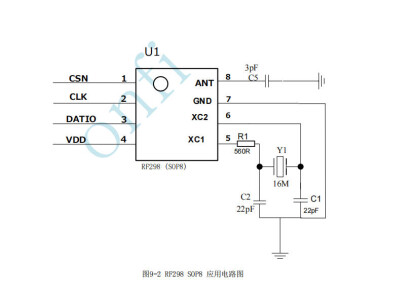

应用电路图：
无线芯片 - RF298的特性：
超低功耗设计
高集成度，外部元器仅需要2个电容,一个晶振
支持16MHz晶振±60ppm
可用印制板微带天线；内置自重传，auto_ack功能
支持多种工作模式智能切换，延长电池供电设备续航
核心参数：
发射功率：标准8dBm，特殊应用较大可达10dBm，空旷传输距离120米以上，优化场景可超200米。
接收灵敏度：-86dBm（1Mbps模式）。
功耗：发射（0dBm）16mA，接收14mA，休眠仅1.5μA。
数据速率：支持1Mbps和2Mbps。
供电与温度：2.0~3.6V，工作温度-40℃~+85℃。
封装：ESOP8，支持双层PCB和印制板微带天线。
功能特点：
高集成度：内部集成了射频前端匹配电路、22K电阻、晶体负载电容等，BOM成本低。
通信可靠：内置自动重传和自动应答（Auto ACK）机制，较多重传15次，并支持CRC校验、数据白化等功能。
控制接口：4线SPI，较高速率8Mbps，支持五种工作模式（休眠、待机、待发射、发射、接收）。
无线发射芯片 - RF298的应用：
无线人机交互设备：鼠标、键盘、游戏手柄——低延迟、低功耗。
智能家居与物联网：电视遥控器、智能开关、传感器节点。
工业无线控制：遥控玩具、工业设备遥控器——远距离、抗干扰，稳定可靠。
RF298将高集成度、低功耗、远距离传输和智能协议处理融于一身，为2.4GHz无线应用提供“即用即灵”的解决方案；可联系工采网获取产品信息等等。
