SS8813T是率能推出的双通道独立H‑桥电机驱动芯片，每个H桥可输出2.5A峰值电流和1.75A均方根电流，能同时驱动两路有刷直流电机，也可驱动一台双极步进电机、电磁阀、螺线管等感性负载；采用EN/PH（使能+相位）并行数字控制接口，兼容主流MCU的PWM输出，支持硬件档位电流调节、三种衰减模式可选，支持整步、2细分、4细分运行，也可配合外部控制信号通过软件实现更高细分的步进控制。

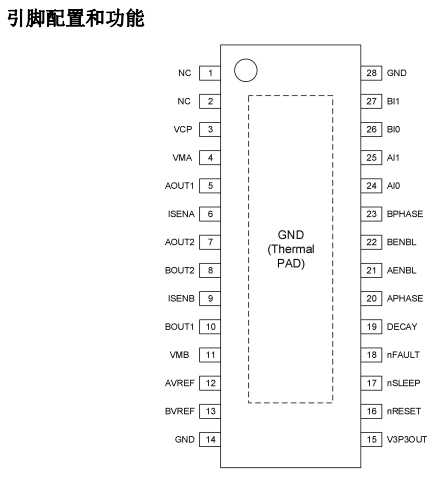

芯片采用ETSSOP28封装，SS8813T‑ET‑TP工作电压8.2V‑45V，内置3.3V稳压输出，搭配AVREF、BVREF参考引脚，可外接DAC实现步进电机高细分控制，集成完整保护机制，具备休眠、复位功能，开漏故障输出nFAULT，适合打印机、工业运动机构、消费设备运动控制场景。
产品特性
1）功率输出
■ 工作电压范围：8.2V~45V，适配 24V、36V 主流工业电机供电系统。
■ 双通道独立H桥，峰值电流 2.5A，持续有效值1.75A；高低侧总导通电阻典型0.35Ω。
■ 内置 V3P3OUT 3.3V 稳压输出引脚，外接 0.47μF 滤波电容即可使用。
■ 支持外部参考电压 AVREF/BVREF，配合 DAC 可以实现步进电机软件高细分；
- 硬件 2 位电流设置（AI1/AI0、BI1/BI0）
- 提供 4 档电流：100%、71%、38%、0%硬件快速限流调节。
2）控制接口特性
■ EN/PH控制接口：AENBL、APHASE、BENBL、BPHASE 分别控制 A/B 通道使能与电机转向，引脚内部自带下拉电阻，MCU 直接 IO 口驱动即可。
■ DECAY 衰减模式选择：硬件引脚配置三种衰减模式：低电平 = 慢衰减；悬空 = 混合衰减；高电平 = 快衰减，适配不同电机运行噪音、抖动需求。
■ 休眠控制nSLEEP：拉低进入低功耗休眠，关断内部电路，降低静态功耗；拉高正常工作。
■ nRESET 复位引脚：低电平复位芯片，高电平正常运行，方便系统上电复位控制。
■ nFAULT 故障输出：开漏输出，外部需要接上拉电阻；过温、过流、短路时输出低电平，主控快速获取故障状态。
■ ISENA、ISENB 电流检测引脚，外接采样电阻实现外部限流；不需要限流时直接接地。
3）保护功能
■ 过流保护 OCP、短路保护
■ 热关断 TSD 过温保护
■ 欠压锁定 UVLO 保护
■ 故障状态nFAULT引脚对外提示，故障发生后自动关断输出，保护与后端电机负载。
典型应用场景
1、办公设备：打印机、扫描仪电机驱动
2、运动控制：双极步进电机、两路有刷直流电机驱动
3、自动化设备：小型执行机构、电磁阀、螺线管驱动
4、智能设备、机器人运动模组
SS8813T集成双H桥、多档电流调节、三档衰减模式与全套保护电路，其简洁的数字接口和灵活的电流控制，让电机驱动设计变得更高效、更可靠，如需样品申请、完整规格书、原理图方案、技术答疑，可联系【代理商】工采网“在线客服”
