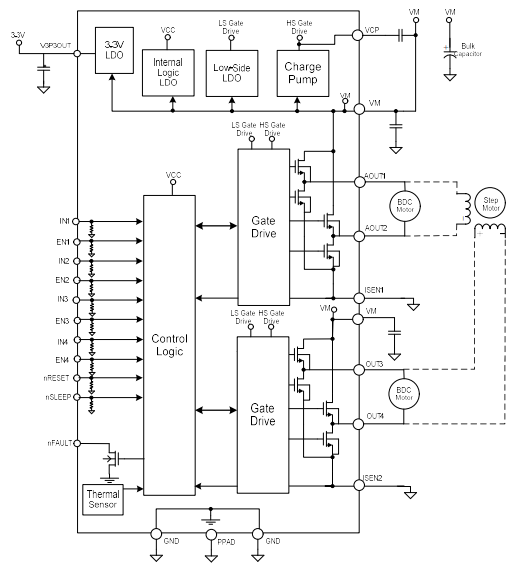

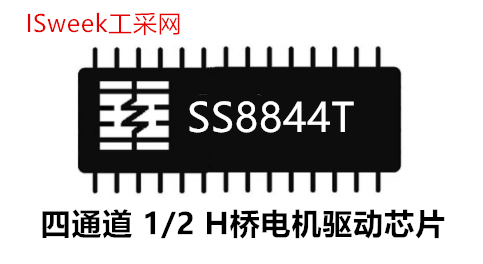

SS8844T是一款四通道独立控制的1/2H桥电机驱动器，内置N沟道功率MOSFET，可用于驱动两台直流电机、一台步进电机或四个螺线管等感性负载，其灵活的拓扑结构和小型化封装，该芯片可pin-to-pin兼容替代TI-DRV8844，适用于工业自动化、机器人、纺织机械和办公设备等领域。
产品描述
支持8.2V～40V 电源电压范围，集成3.3V LDO稳压器：可对外提供最大1mA电流，在24V、25°C、适当PCB散热的条件下，每通道可提供 2.5A峰值电流 或 1.75A RMS输出电流，典型导通电阻 350mΩ（24V，1A，25°C）具备完整保护机制：包括过流保护、过温保护、、欠压锁定（UVLO）及故障指示引脚 nFAULT。
产品特征
■ 双通道 H 桥电流控制电机驱动器
–单个或两个有刷直流电机
–一个步进电机
–完全独立的半桥控制
■ 行业标准 IN/IN 数字控制接口
■ 低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)
– 24V，Ta = 25°C 时可实现 2.5A 最大驱动电流
– 24V，Ta= 25°C 时 RDS(on)为 350mΩ（典型值 HS + LS）
■ 8.2~40V 工作电压范围
■ 内置 3.3V 基准电压
■ 带散热片的表面贴装封装
■ 保护特性
– 过流保护 (OCP)
– 热关断 (TSD)
– 欠压闭锁 (UVLO)
– 故障显示 Pin（nFAULT）
应用领域
机器人：驱动底盘轮子电机 + 机械臂关节电机
游戏机：力反馈方向盘、振动马达、投币机构
纺织机械：步进电机控制纱线张力
办公设备：打印机进纸、扫描仪步进驱动
工业自动化：阀门控制、传送带、小型执行器
SS8844T以四通道独立控制、宽电压范围、低导通电阻和多重保护机制，为电机驱动设计提供了一个高集成度、高可靠性的解决方案；支持样品申请和技术参考设计，如需数据手册、应用笔记或评估板支持，请联系授权代理商（工采网）在线客服。
