电机驱动芯片作为运动控制的核心部件，其性能直接影响终端产品的可靠性，由工采网代理的SS6809A是一款专为12V系统设计的双通道H桥电机驱动芯片，以高集成度、灵活配置和全面保护为特色，为中小功率电机驱动场景提供了高效可靠的解决方案。
产品描述

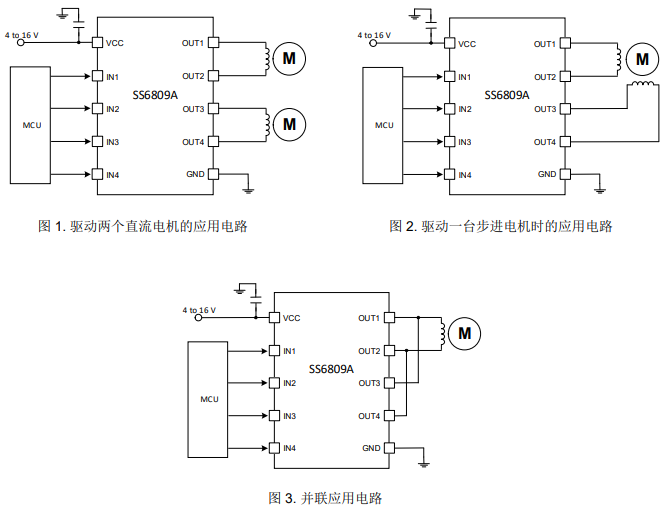

SS6809A是一款2通道H桥电机驱动芯片，集成两组独立H桥，每路可提供1A峰值电流和0.7A均方根电流（12V@25°C）硬件支持多种驱动模式：可独立驱动两台直流电机；通道并联后驱动单台大电流直流电机；也可驱动两相步进电机，支持全步、半步励磁模式，满足定位控制需求。
SS6809A采用紧凑型SSOP10 封装，引脚兼容LV8548MC，可直接PIN‑TO‑PIN 替换，工作电压范围：4V至16V，最大耐受电压达 20V，无需额外配置3.3V控制系统电源，其逻辑输入电平兼容1.5V~5.5V高电平和0~0.4V 低电平，可直接与3.3V或5V MCU接口，可广泛应用于智能家电、办公自动化设备、工业控制和舞台灯光等领域。

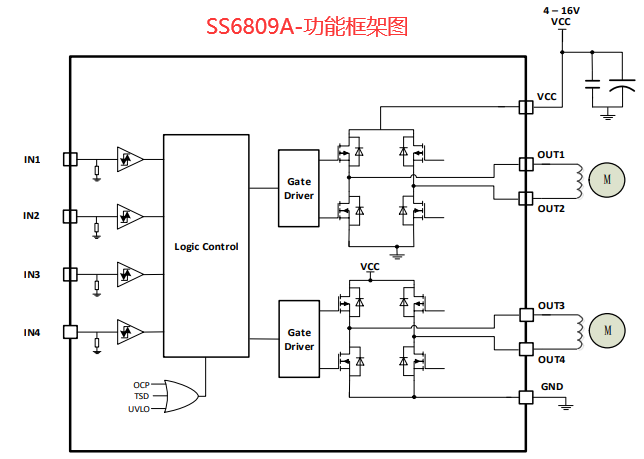

此外为应对电机工作时堵转、短路、过热、电源跌落等异常工况，芯片集成多重保护机制，包含过流保护、短路保护、欠压锁定、热关断保护，控制端IN1~IN4内置100kΩ下拉电阻，支持 PWM 信号输入，直接对接 MCU IO口，即可实现电机正转、反转、刹车、停机控制。
主要特性
电气性能
● 工作电压范围 4V‑16V，最大 VCC 耐压 20V，适配 12V 主流系统
● 单通道峰值电流 1A，RMS 电流 0.7A，通道可并联扩流
● DMOS 功率输出管，上下管总导通电阻典型 0.83Ω，发热更低
● 待机模式电流最大 1μA，低功耗优势突出
● 欠压锁定保护，防止低压状态下电机误动作
驱动控制能力
● 双 H 桥架构，支持双直流电机、并联直流电机、两相步进电机驱动
● 支持全步、半步步进电机驱动模式，内置刹车功能
● 控制引脚支持 PWM 信号输入，可实现转速调节
● IN1‑IN4 内置 100kΩ 下拉电阻，引脚悬空默认为低电平，简化外围电路
● 待机唤醒带 7μs 复位延时，保障输出逻辑稳定
● PIN‑TO‑PIN 兼容 LV8548MC，直接替代，减少开发周期
应用领域
家电设备：冰箱风门电机、干衣机、小型吸尘器；
办公设备：POS 打印机、标签打印机；
其他设备：PoE 终端、舞台灯光、各类小型直流电机与两相步进电机控制系统。
SS6809A凭借双通道独立控制、宽电压输入、低导通阻抗、灵活驱动模式和多重保护机制，为12V系统提供高效可靠的电机驱动解决方案，无论是直流电机还是步进电机，单颗芯片即可满足多种驱动需求，联系工采网“在线客服”获取产品PDF规格书、报价、样品申请。
