在数字音频链路中，模数转换器（ADC）是模拟信号“数字化”的第一道闸门，芯片的信噪比、动态范围、采样能力直接决定音质表现，杭州瑞盟科技推出的MS1808是一款24位立体声 Δ‑Σ（Delta‑Sigma）A/D 转换器，采样速率8kHz‑96kHz，输出标准 I²S/MSB‑J 音频数据流，直接对接 DSP、音频处理器、MCU，完成模拟音频数字化，适配各类需要立体声模拟音频采集的设备。
产品描述

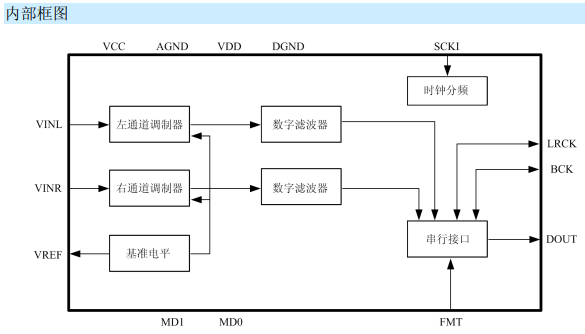

MS1808是一款24位 Δ‑Σ 架构立体声A/D转换器，采用增强型双位 Δ‑Σ 调制技术，使用单端模拟输入，无需复杂外部模拟器件，集成数字抗混叠滤波器与失调消除高通滤波器，可直接将左右声道模拟音频信号转换为标准数字音频流输出，信噪比（SNR）和动态范围均95dB，信噪失真比（SINAD）达到85dB，无论是录制音乐还是处理人声，都能提供纯净、通透的音质。
器件支持 I²S、MSB最高有效位对齐两种24bit音频接口，具备主机、从机两种工作模式，方便对接 DSP、音频处理器等主控芯片。模拟供电 4.5‑5.5V，数字供电 2.7‑5.5V，工作温度‑20℃~85℃，提供 TSSOP14、QFN16 两种封装形态，可满足不同 PCB 空间的设计需求，广泛用于数字电视、DVR、AV 接收机、DVD 录音机、CD 录音机等音频采集设备。
产品特性
1）音频性能特性
■ 24bit 立体声 ADC，采样速率 8kHz～96kHz，覆盖语音到高清音频带宽。
■ 典型信噪比 95dB，动态范围 95dB，信噪失真比 85dB，实现高保真音频采集。
■ 内置线性相位数字抗混叠低通滤波器，省去外部高阶抗混叠电路。
■ 集成数字高通滤波器，消除输入直流失调电压，典型1Hz，抑制直流漂移干扰。
■ 单端模拟输入架构，VREF 引脚输出 VCC/2 共模偏置电压，输入满幅 0.6×VCC Vpp。
2）电源特性
■ 模拟电源：4.5V‑5.5V；数字电源：2.7V‑5.5V；模拟与数字电源上电无严格先后顺序。
■ 工作温度‑20℃~85℃，适配民用、工业消费设备环境。

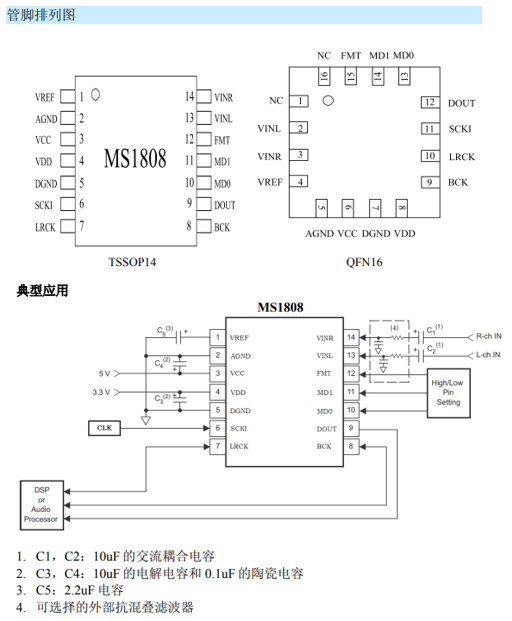

■ 双封装可选：TSSOP14（型号丝印 MS1808）、QFN16（型号丝印 MS1808N）
3）时钟与接口特性
1. 主时钟支持多倍频配置：
- 8kHz‑48kHz 采样率：支持 256fs / 384fs /512fs /768fs
- 48kHz‑96kHz 采样率：支持 256fs /384fs
2. MD0、MD1 硬件引脚配置工作模式，支持主机模式与从机模式；
主机模式输出 64fs 的 BCK 位时钟，从机模式可自动检测主时钟倍率。
3. FMT引脚音频输出格式：低电平24bit I²S 格式；高电平24bit MSB左对齐格式。
4. DOUT串行输出24位二进制补码音频数据，可直接连接各类音频处理芯片。
典型应用场景
1. 数字电视 DTV、AV 影音接收器、DVR 录像机；
2. DVD/CD 录音设备、家用音响、Soundbar；
3. 音频录播设备、语音采集终端、专业消费音频系统。
MS1808是一款集高性能、低功耗、易用性于一体的立体声ADC，无论是用于数字电视、AV 接收器，还是专业录音设备，都能提供稳定、可靠且性的模拟-数字转换，联系工采网“在线客服”可获取完整技术资料、样品申请、参考设计和FAE支持。
