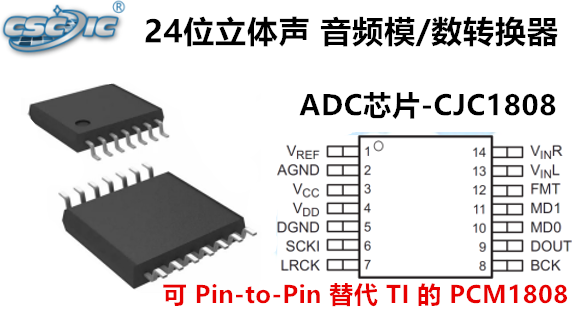

CJC1808是一款高性价比立体声模数转换器-ADC芯片，采用Δ-Σ调制架构，支持24位分辨率，最高96kHz采样率；其单端模拟输入、片内数字抗混叠滤波器和高通滤波器等特性，简化音频前端的复杂度，还支持主/从模式切换、I2S与左对齐数据格式，14引脚TSSOP封装，适合空间受限的音频设备，此外该芯片可 Pin-to-Pin 替代 TI 的 PCM1808。
主要特性
1、高性能音频指标
● 动态范围（DR）：101dB（fs=48kHz）
● 信噪比（S/N）：101dB（fs=48kHz）
● 总谐波失真+噪声（THD+N）：–83dB（fs=48kHz, 0dB输入）
● 通道分离度：92dB（fs=48kHz）
2、灵活的时钟与接口
● 系统时钟支持256fs、384fs、512fs
● 采样率范围：8kHz ~ 96kHz
● 音频接口格式：I2S（24位）或左对齐（24位）
● 主/从模式可选，硬件引脚配置
3、电源与封装
● 模拟电源（VCC）：2.7V ~ 5.5V
● 数字电源（VDD）：2.7V ~ 3.6V
● 工作温度：–40°C ~ +85°C（工业级）或 –20°C ~ +85°C（商用级）
● 封装：14引脚TSSOP
4、集成功能
片内数字抗混叠滤波器
高通滤波器消除直流偏移
时钟挂起掉电与复位功能
渐变（fade-in/fade-out）输出，避免上电/掉电噪声
参数性能
1.动态性能
在fs=48kHz、3.3V供电、主模式下，动态范围和信噪比均达101dB（A计权），THD+N低至–83dB，能够满足高保真录音需求；96kHz采样时仍保持99dB DR和–81dB THD+N。
2.数字滤波器
通带：0.49fs
阻带：0.57fs
通带纹波：±0.035dB
阻带衰减：–70dB
3.功耗
模拟电源电流（fs=48kHz）：15.1mA
数字电源电流（fs=48kHz）：1.38mA
掉电模式下模拟电流降至0.8mA，数字电流降至0.1mA
典型应用领域
USB音频设备：如USB麦克风、外置声卡、直播音频接口。
便携录音设备：数码录音笔、现场录音机、会议录音系统。
智能音频终端：智能音箱、语音遥控器、远场语音采集板。
工业音频监测：机器故障监听、环境噪声分析、轨道交通车载录音。
CJC1808为各类立体声录音设备提供高性价比的模拟前端方案，无论是消费级USB麦克风，还是工业级音频监测系统，都能以简洁的外部电路实现出色的音频采集性能，如需了解详细时序参数、布局示例或申请样品可联系授权代理商工采网.
