音频采集是模拟声音进入数字系统的第一道关口，ADC性能直接决定信号链路的声底纯净度与动态范围；CJC5340是武汉光华芯推出的立体声A/D转换器，采用先进多比特 Delta‑Sigma 调制架构，支持24bit采样，最高192kHz音频采样速率，兼具高动态范围、低失真、灵活时钟管理，同时覆盖消费级与汽车级温度应用，为机顶盒、AV 接收机、车载音频等设备提供国产化音频采集方案。
产品描述

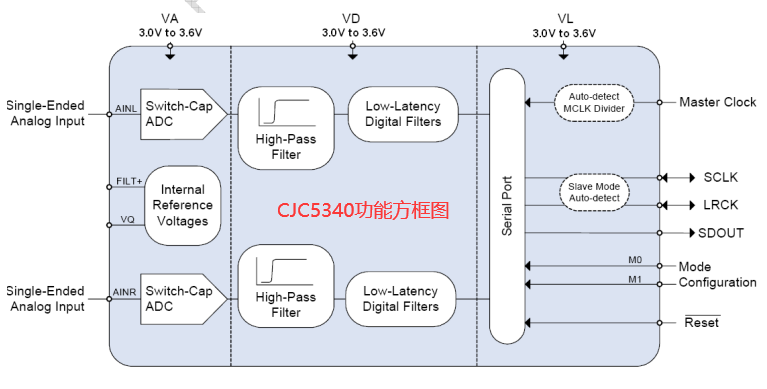

CJC5340是一款专为数字音频系统设计的模拟‑数字转换器（ADC）内部集成5阶多比特Δ‑Σ 调制器与数字抽取滤波器，能够直接对左右声道模拟输入进行采样，并输出24位串行音频数据，该器件在片内即可完成抗混叠滤波，无需外部滤波器，大幅简化前端电路设计。
电压范围3.0V‑3.6V，功耗77mW，模拟、数字、逻辑IO独立供电，典型动态范围96dB，THD+N可达‑88dB，声道隔离度92dB，有效抑制声道串扰，同时兼容 I²S、左对齐两种主流串行音频格式，支持时钟主 / 从两种工作模式，自带时钟自动检测能力，有效降低整机系统集成难度。
芯片采样率覆盖2kHz～200 kHz，包含单速、双速、四速完整音频速率模式，满足CD、DVD‑Audio、专业录音等不同音质等级的产品需求；采用16引脚TSSOP封装，提供商业级（‑10°C ~ +70°C）、汽车级（‑40°C ~ +85°C）两种温度规格，兼顾消费电子与严苛车载工作环境。
主要特性
■ 高保真音频指标
- 24‑bit 高精度模数转换
- 动态范围 96 dB（典型值）
- 总谐波失真+噪声（THD+N）低至 –87 dB（@ –1 dBFS）
- 声道间隔离度 92 dB，降低左右声道串扰
■ 宽采样率支持
- 单速模式：2 ~ 50 kHz（MCLK/LRCK = 256× 或 512×）
- 双速模式：4 ~ 100 kHz（MCLK/LRCK = 128× 或 256×）
- 四速模式：100 ~ 200 kHz（MCLK/LRCK = 64×* 或 128×）
*注：64× 仅在主模式下可用
■ 灵活的工作模式
- 时钟主模式：LRCK 和 SCLK 由内部生成，可作为系统时钟源
- 时钟从模式：LRCK 和 SCLK 由外部提供，并支持 自动速度检测——芯片根据 MCLK/LRCK 比值自动识别单速/双速/四速，无需手动配置模式引脚
- 内置 MCLK 分频器，自动适配不同主时钟频率
■ 低功耗与宽电压范围
- 模拟（VA）、数字核心（VD）、逻辑 I/O（VL）均支持 3.0 V ~ 3.6 V 供电
- 典型工作电流：VA 17.36 mA、VD 1.26 mA、VL 0.97 mA，总功耗约 77 mW
- 1kHz 条件电源抑制比 PSRR 典型 50 dB，抗电源噪声干扰能力强
■ 数字接口
- 串行音频接口支持 I²S 和 左对齐 两种格式，通过 SDOUT 引脚的上拉/下拉电阻即可选择
- 兼容 3 V ~ 3.6 V 逻辑电平，可直连主流音频 DSP、SoC，无需电平转换电路。
■ 可靠的系统集成
- 内置 高通滤波器，可去除直流偏移
- 上电复位和掉电保护机制，确保电源不稳时器件安全
- 支持多片 ADC 同步采样（共用 MCLK 和 LRCK，或通过复位同步）
■ 典型应用
机顶盒与数字电视接收机
DVD/蓝光播放器及刻录机
家庭影院 AV 接收机
车载音响与导航系统
专业音频接口、声卡及录音设备
依托高动态范围、低失真、低功耗与灵活时钟配置，CJC5340可为消费音频、车载音频各类数字音频系统提供稳定可靠的ADC转换方案，获取完整规格书、设计资料与样品，请联系授权代理商ISweek工采网“在线客服”
