在小家电、遥控器、智能门锁、影音设备的多按键触控设计中，往往面临多路触摸检测、按键背光调光，EMI、温湿度变化极易造成误触等问题；由工采网代理的GT304L是4通道电容触摸感应芯片，搭载自研GreenTouch3™抗干扰引擎，完美解决EMC、EMI、硬件偏差、电压波动、温湿度漂移、CS/EFT 脉冲干扰等常见触控失灵问题，是多按键触摸场景高性价比方案。
GT304L芯片集成 4 路独立触摸检测通道，内置 4 路LED驱动，支持32阶PWM亮度调节，无需额外LED驱动 IC，同时提供1:1 直出电平输出与I2C 总线通讯双接口，搭配中断信号输出，可适配 MCU IO 紧缺、多按键联动调光的产品设计；供电电压：2.5V~5.0V ，通过 CTRL/A0 引脚硬件配置灵敏度档位与 I2C 从机地址，单颗芯片即可完成4键触摸 + 背光灯光控制一体化设计。
1）产品特性
■ 4 通道独立电容感应输入，单芯片实现 4路触摸按键检测
■ GreenTouch3™全套抗干扰内核
◎ 模拟环境补偿电路
◎ 数字多级噪声滤波
◎ 智能灵敏度自动校准
■ CS/EFT 电磁脉冲增强防护单元
■ 双输出接口，灵活适配硬件
◎ 1:1 直出电平输出：4 路 OUT 引脚一一对应 4 路触摸通道
◎ I2C 标准总线接口（标准 / 快速模式最高 400kHz），节省 MCU IO 资源
■ 内置 4 路 LED PWM 驱动
◎ 32 级亮度分段调光，22kHz 标准 PWM 频率
◎ 单引脚最大灌电流 10mA，无需额外驱动芯片
■ 中断 INT 信号输出：触摸状态变化主动通知 MCU，降低总线轮询功耗
■ 硬件双档位灵敏度：CTRL 引脚接 VDD/GND 切换高 / 低灵敏度，每通道可寄存器独立微调
■ 超低待机功耗
◎ 3.3V 供电典型 145μA
◎ 5.0V 供电典型 160μA
■ 宽电压供电：2.7V~5.0V 单电源工作，兼容锂电池、适配器供电系统

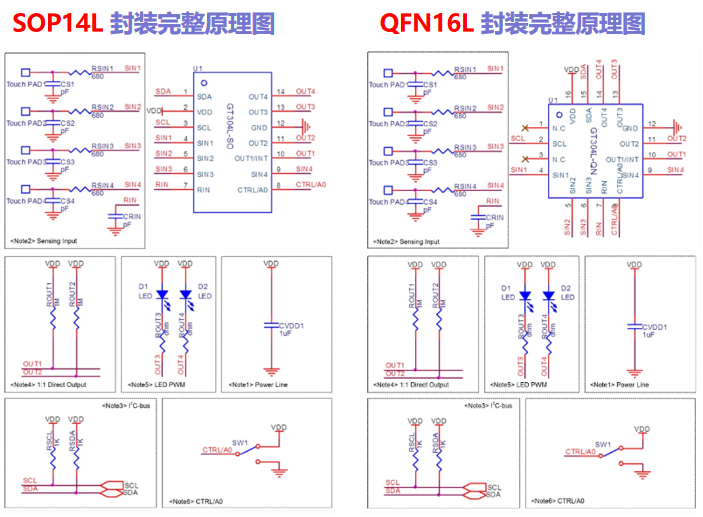

■ 两种贴片封装：SOP14L、QFN16L，兼顾常规 PCB 与小型便携设备
■ 高可靠防护：HBM±8kV、MM±500V、CDM±2kV ESD，Latch-up ±200mA
2）电气参数
■ 供电电压范围：2.2V~6.0V，正常工作 2.7~5.0V
■ 工作温度：-40℃~85℃，存储 - 65℃~150℃
■ 单引脚最大电流 ±100mA，芯片最大功耗 800mW
■ 最小可识别电容变化：0.1pF
■ 感应引脚最大外接电容：100pF
■ 单通道独立 60 档灵敏度软件可调
■ HBM 人体模型 ±8kV、MM 机器模型 ±500V、CDM 器件充电模型 ±2kV
3）三种输出工作模式
模式 1：1:1 触摸直出

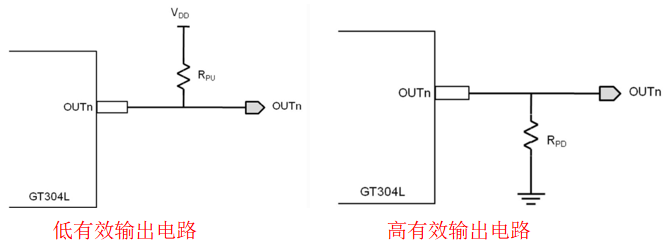

OUTx 对应 SINx 触摸通道，寄存器统一设置输出极性；低有效外接上拉电阻，高有效外接下拉电阻，简单电路无需 MCU 即可驱动指示灯。
模式 2：PWM 背光驱动

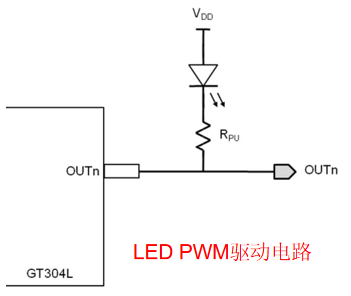

开启 PWM 寄存器后，OUT 引脚输出 22kHz 调光波形，32 级亮度自由调节，单路最大 10mA 灌电流，直接串联 LED 使用。
注：PWM 模式下该通道不再输出触摸电平信号。
模式 3：I2C + 中断通讯

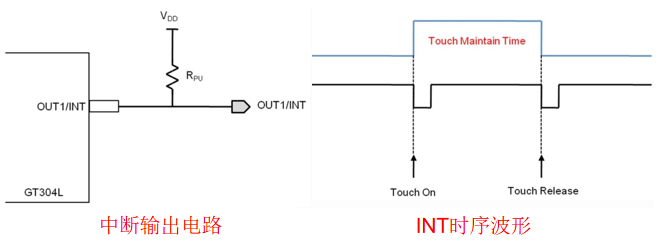

SCL/SDA 内置 30k 上拉电阻，支持 100kHz 标准 / 400kHz 高速 I2C；OUT1 复用 INT 中断脚，触摸按下 / 松开自动拉低电平，MCU 收到中断再读取触摸寄存器，省电高效。
典型应用领域：
智能家居：冰箱、空调、空气净化器、洗衣机、微波炉等家电控制面板
便携设备：手机、MP3、PMP、导航仪、数码相机、摄像机
多媒体设备：电视、DVD播放器、蓝光播放器、数码相框、家庭影院
工业与办公：复印机、传真机、照明控制、玩具、游戏设备
安防门禁：门锁、遥控器、门禁面板
GT304L是少有的4触摸按键+4路PWM背光一体化电容触控芯片，适配家电、便携设备复杂电磁环境，硬件可直驱指示灯，软件支持I2C总线拓展，双封装，是多按键触控产品高性价比首选方案，获取产品PDF、技术支持、申请样片，可联系ISweek工采网。
