电磁干扰、温湿度漂移、电源扰动、误触发等问题，一直是触控方案开发的痛点，由工采网代理的GT304L电容触摸传感芯片，内部搭载GreenTouch™ 触控引擎，该引擎融合了模拟前端补偿、数字噪声抑制、智能灵敏度自适应校准以及专门的抗传导骚扰（CS）和电快速瞬变脉冲群（EFT）电路，能在电源波动、电磁干扰、温湿度变化等恶劣环境下依然能够保持准确、稳定的触摸检测，有效抑制误触发、按键失灵问题，适合家电、便携设备、多媒体终端等电磁环境复杂的产品使用。
产品描述

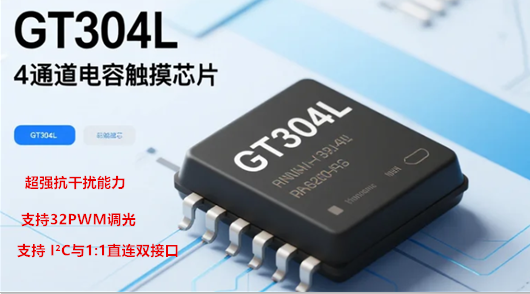

GT304L是韩国GreenChip 旗下GreenTouch3™系列电容触摸传感芯片，提供4个独立电容感应输入通道，可同时检测多达4个触摸按键或接近感应区域，其工作电压覆盖 2.5V‑5.0V，兼容 3.3V、5V 主流硬件系统，提供SOP14L、QFN16L两种封装，支持32级灯光亮度调节，无需额外LED驱动器件，一颗芯片可同时实现触摸检测与按键背光控制。
此外，GT304L提供1:1 直连输出和I²C 通信两种输出方式，还具备中断通知功能，既可以脱离 MCU 实现简单按键输出，也能够和主控芯片通信交互，适配不同 IO 资源条件的硬件方案；芯片最小可检测0.1pF电容变化，支持60档灵敏度调节，既可通过硬件 CTRL/A0 引脚做高低灵敏度档位选择，也能通过寄存器对4路通道独立配置灵敏度，适配不同面板厚度、介质材质的产品需求。
产品特性
1. 触摸感应通道
●通道数量：4 个电容感应输入（SIN1 ~ SIN4），外加 1 个参考输入（RIN）
●最小可检测电容变化：0.1 pF
●最大 SIN/RIN 输入电容：100 pF
●内置串联电阻：内部约 140 Ω，可外部串联电阻（推荐 ≤1 kΩ）以增强抗噪性
●灵敏度调节：
- 全局档位：通过 CTRL 引脚接 GND（高灵敏度）或 VDD（低灵敏度）
- 每通道独立微调：通过 I²C 寄存器（地址 10h~13h）进行 60 级精细调节
2. GreenTouch™ 引擎
●模拟补偿电路，抑制电源纹波和器件不一致性
●嵌入式数字噪声滤波器，滤除高频干扰
●智能自动校准算法，实时跟踪温湿度漂移和老化影响
●专用CS/EFT增强，通过IEC61000抗扰度测试（HBM 8000V, MM 500V, CDM 2000V）
3. 输出接口与 LED 驱动

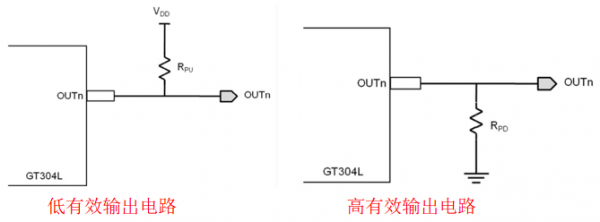

●1:1 直接输出：OUT1~OUT4 对应 SIN1~SIN4，输出极性可通过寄存器配置为高电平有效或低电平有效（支持开漏 NMOS/PMOS 结构）
●I²C 总线接口：标准模式（100 kHz）和快速模式（400 kHz）兼容，从机地址由 CTRL/A0 引脚决定（0xB4 或 0xB6）

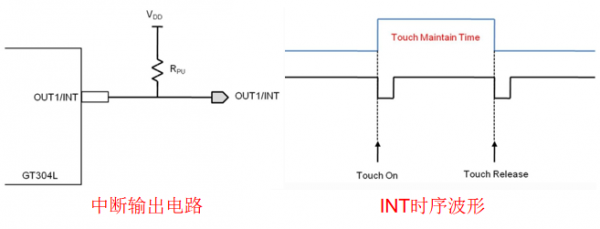

●中断功能：OUT1/INT 复用，在触摸状态改变时触发中断
●LED PWM 调光：
- 每路独立 32 级亮度控制（0% ~ 100% 占空比）
- PWM 频率 22 kHz（典型值），无听觉噪声
- 最大灌电流 10 mA（单通道，典型条件），可直接驱动 LED
- 启用 PWM 时，对应 OUT 引脚不再作为 1:1 触摸输出
4. 电源与功耗：电压范围：2.5 V ~ 5.5 V（目标工作范围 2.7 V ~ 5.5 V）
●待机电流：
- 3.3 V 供电：典型 145 μA
- 5.0 V 供电：典型 160 μA
内置上电复位电路：复位阈值电压 1.6 V ~ 2.0 V，确保可靠启动
I²C 总线空闲时自动关闭内部振荡器，进一步节省功耗
典型应用场景
智能门锁、遥控器：多按键人机交互；
便携电子产品：手机配件、MP3、数码相机、便携导航设备；
多媒体设备：电视、DVD、数码相框、家庭影院控制面板；
家用电器：冰箱、净化器、空调、洗衣机、微波炉触控面板；
办公设备与照明：显示器、复印机、智能灯光控制、玩具、游戏外设等。
GT304L凭GreenTouch3™触控引擎带来优异抗干扰能力，集触摸检测、LED 调光、多接口通信于一体，同时支持硬件配置与寄存器精细化调节，针对不同面板、不同环境做灵敏度适配，可广泛落地在家电、智能门锁、便携设备、照明控制等产品；如需获取样品、开发支持或完整数据手册，可联系【代理商】工采网“在线客服”
