GT304L 是一款电容式触摸传感器，提供4路独立触摸检测，集成 GreenTouch™ 抗干扰引擎，支持 LED PWM 调光（32 级）和 I²C/直接输出接口，提供14-pin SOP或16-pin QFN 两种封装，适用于家电、便携设备、门锁、多媒体等产品应用。
产品特性
●工作电压范围：2.5V~5.5V单电源供电，兼容多种系统电源。
●4通道触控检测：支持最多4个独立触摸按键，搭配参考输入（RIN）实现精准电容比较。
●强抗噪抗扰：集成模拟补偿电路、数字噪声滤波器、智能灵敏度校准，以及CS/EFT增强核心，在复杂电磁环境下依然稳定工作。
●双输出接口：支持1:1直接输出（OUT1~OUT4）和 I²C 总线接口，灵活适配MCU资源。
●集成LED调光驱动：4路PWM输出，32级亮度可调，无需外部LED驱动芯片。
●极低功耗：待机电流仅145µA（@3.3V）或160µA（@5.0V）适合电池供电设备。
●灵敏度可调：CTRL引脚选择高/低灵敏度（0x0A / 0x0F）且每个通道可独立细调（60步）
●中断输出：触控状态变化时可产生中断信号，减少MCU轮询负载。
典型应用场景
智能门锁、遥控器、便携电子（手机、MP3、导航）
电视、DVD、数码相框、家庭影院
冰箱、空调、洗衣机、微波炉等家电
PC、显示器、复印机、灯光控制、游戏设备
极限电气参数

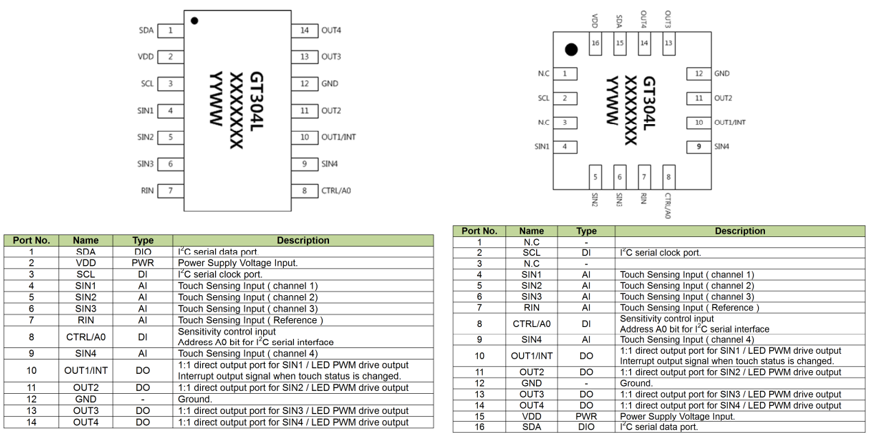

管脚描述与定义（SOP-14L、DFN-16L）

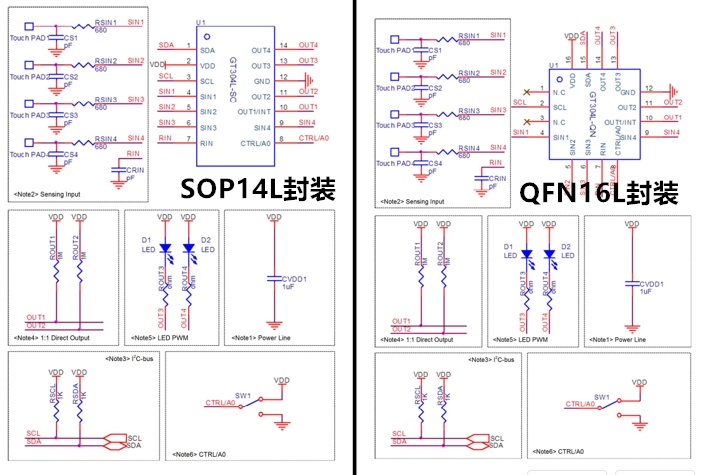

典型应用电路图
无论是简单的单键应用，还是复杂的多通道触摸系统，GT304L触摸芯片都能提供稳定、灵敏且经济的解决方案，并配有详细的参考设计、应用笔记及寄存器配置指南，获取样品、开发板或技术支持，可联系ISweek工采网“在线客服”
