LED恒流芯片是用于照明设备及背光源中实现恒流驱动的集成电路，其核心功能是确保流过LED的电流保持恒定，不受输入电压波动、LED正向电压变化或温度变化的影响。主要应用于LED照明（如洗墙灯、线条灯、球泡灯、筒灯）、车灯、工矿灯、显示器/LED电视背光及广告灯箱、景观亮化等领域。
LED恒流驱动芯片通过闭环反馈控制，将输出电流稳定在设定值，以应对LED的非线性V-I特性（电流随电压微小上升呈指数增长）。
核心机制：芯片内部集成参考电压源、电流采样电阻（或感测电路）、误差放大器、PWM/PFM控制器及功率开关（MOSFET），构成闭环系统；采样电阻检测实际输出电流，与内部基准比较，误差信号调节开关导通时间（占空比），动态维持电流恒定。
工采网代理韩国Wellang推出的WD35-S28T是一款高性能AC直接LED驱动芯片，兼具智能调光、高兼容性与高集成度等优势，适用于各类高效能、高可靠性、可调光的LED照明产品。是一款采用“内部2通道+外部2通道”结构的交流直驱型LED恒流驱动芯片，支持90VAC至305VAC的宽范围交流输入电压，可直接从整流后的交流电压驱动多颗串联LED，内部集成两路高压MOSFET，并可直接驱动两个外部MOSFET，构成灵活的四段恒流控制。
该器件可直接从整流后的交流电压驱动多颗串联LED，由于所需外围元件极少，将极大简化设计难度。该驱动芯片具有更高的LED电流驱动能力，且可通过外部电阻调节输出电流。WD35-S28T的结温不得超过其较高限值。当结温超过160°C时，WD35-S28T会使所有LED熄灭。当结温低于过温保护的温度迟滞值时，WD35-S28T将恢复正常运行。
WD35-S28T可与TRIAC调光器配合使用。要正确使用TRIAC调光器，必须在VSEN、VIN和GND引脚上添加电阻网络。随着VSEN引脚电压降低，各步输出电流均减小，但泄放电流增大。该操作提升了与不同厂商TRIAC调光器的兼容性，并改善了调光特性。
调光兼容性是市场痛点，WD35-S28T内置智能泄流电路和专用的PBS（无源泄流替代）门极驱动；能动态提供TRIAC调光器所需的维持电流和触发电流，确保与市面上绝大多数前切、后切调光器匹配，实现从100%到近乎0%的平滑、避免闪烁或关闭异常，完全满足NEMA调光标准。

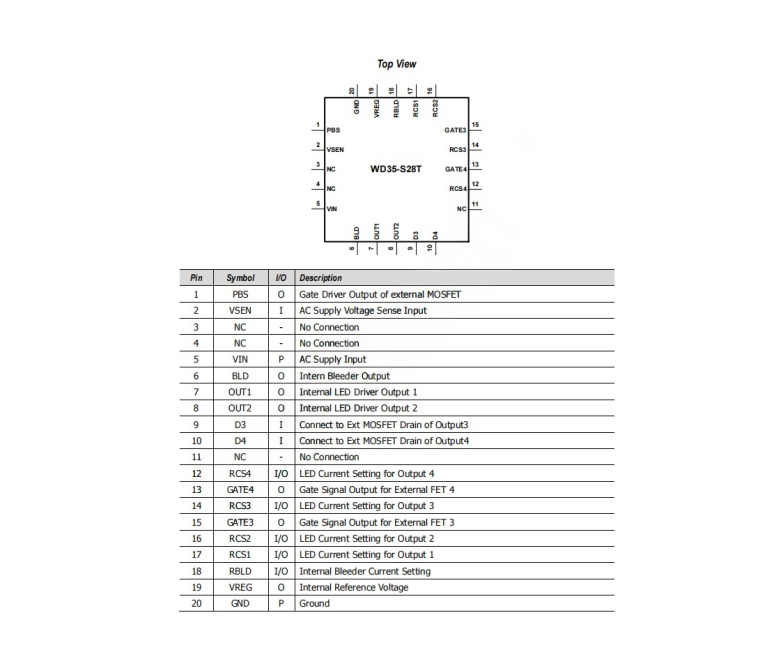

封装引脚：
LED驱动IC - WD35-S28T的特性：
高效能驱动架构：
-支持90VAC至305VAC通用电压，适配不同电网标准，尤其适合电压波动较大的工业场景。
-双级恒流输出：支持内部2通道+外部2通道的恒流驱动模式，每通道电流可通过外部电阻独立调节，满足多路LED串的精准驱动需求。
深度调光兼容性：
-可控硅(TRIAC)调光支持：集成泄放电路为调光器提供维持电流，同时配备外部MOSFET栅极驱动功能，确保可控硅可靠导通所需的闭锁电流，显著提升与各类调光器的兼容性。
-集成MOSFET门极驱动电路，提供TRIAC所需的锁定电流，消除调光闪烁问题。
-兼容前缘/后缘TRIAC调光器，优化电路设计避免闪烁或断崖式亮度变化，支持1%-100%无级调光，适配Lutron、Clipsal等主流品牌。
高效能电气性能：
-高功率因数(PF>0.9)：降低无功损耗，符合绿色能源标准。
-低谐波失真(THD<15%)：减少对电网的电磁干扰，满足严苛电气规范。
-多重保护机制：内置过温保护及EMI优化设计，确保系统长期稳定运行。
封装与散热：
-采用QFN 20引脚增强散热封装，提升高功率场景下的热管理效率。
LED驱动器 - WD35-S28T的应用：
商业与工业照明：筒灯、高棚、工矿灯等需高均匀性调光的，通过多通道分配实现光效优化。
户外照明：路灯、庭院灯、广告灯箱等直接驱动串联LED模组，省去外部电源模块。
智能调光系统：兼容传统可控硅调光器，适用于酒店、家居等需灵活调光的场景
WD35-S28T凭借其高度集成的2+2通道架构、优异的TRIAC调光兼容性、宽电压输入范围以及全面的保护功能，为LED照明设计者提供了一个高效、灵活、可靠的驱动解决方案；了解更多技术细节、应用电路或样品申请，完整规格书等可联系ISweek工采网“在线客服”
