传统可控硅调光LED灯具，经常遇到调光闪烁、兼容性差、低亮度熄灯、功率因数低、外部元器件多等问题，由工采网代理的韩国Wellang推出的WD35‑S28T交流直驱 LED 驱动芯片，采用 2+2 四分段驱动架构，兼顾可控硅调光兼容性、高功率因数与精简BOM，为筒灯、工矿灯、路灯等照明产品提供高性价比的AC直驱解决方案。
产品概述

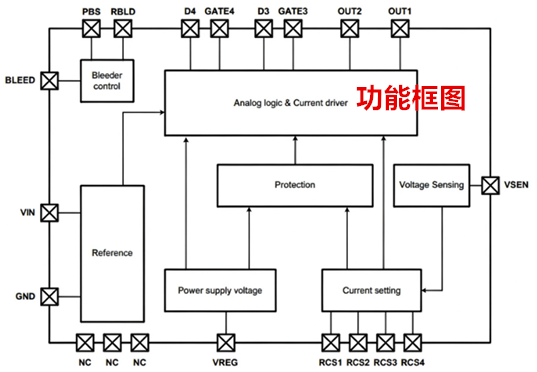

WD35‑S28T是一颗支持TRIAC可控硅调光的AC直驱LED驱动IC，内置2路恒流通道，并可外接2路恒流通道（即 2+2通道）芯片内部集成两路高压FET，另外提供栅极驱动接口，外接两颗高压MOS管实现另外两段驱动，它可从整流后的交流电压直接驱动多颗串联LED。

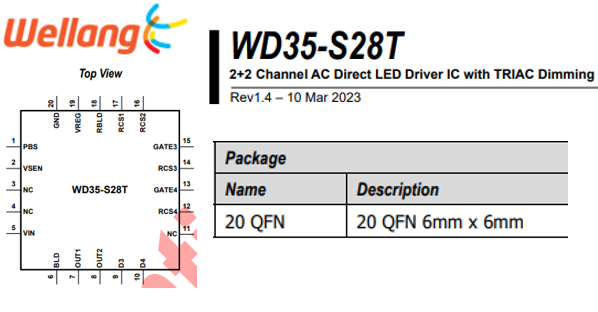

该芯片输入电压90‑305VAC，采用热增强型 6×6mm QFN‑20 封装，四路通道输出电流均可通过外部采样电阻独立设定，驱动电流配置灵活，支持通道关闭裁剪；完整适配TRIAC可控硅调光，内置泄放电路与外接MOS擎住电流驱动输出，解决可控硅调光常见的闪灯、低亮度熄灭问题。
产品功能与特性
1、2+2四段独立恒流，电流灵活配置

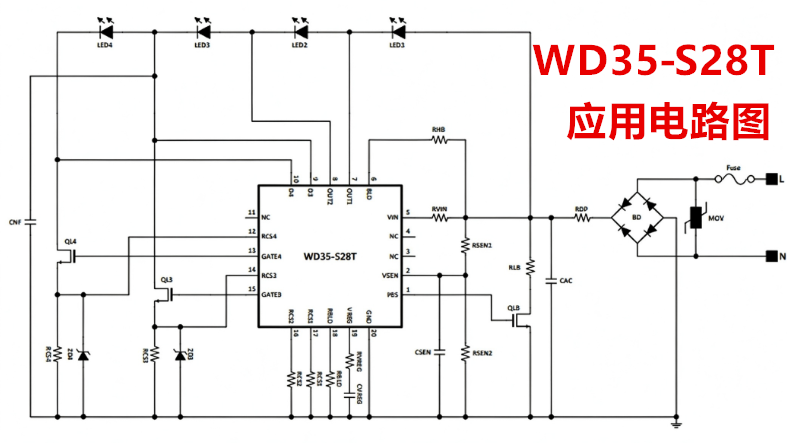

芯片包含2路内置高压 FET 通道（OUT1、OUT2）和 2路外部MOS驱动通道（D3、D4 配合 GATE3、GATE4）四路通道独立恒流控制，各通道输出电流由对应 RCS 引脚外接电阻决定，且支持通道屏蔽功能。
2、强大TRIAC可控硅调光适配，解决调光闪烁顽疾
可控硅调光器工作时，需要足够的擎住电流、维持电流，普通AC直驱在调暗时负载电流不足，极易出现闪灯、抖动、熄灭，WD35‑S28T内置泄放电流、PBS 栅极驱动输出、VSEN 电压检测调光算法可实现平滑的亮度变化，避免低亮度档位异常熄灭。
3、电气性能
- 功率因数 PF＞0.9，总谐波失真 THD＜15%。
- 做了EMI 优化处理，降低电磁干扰，产品通过EMC测试
- 内置基准VREG典型 7.8V；内置通道峰值输出：OUT1最大180mA，OUT2最大210mA。
- 工作环境温度‑25℃~85℃，芯片结温最高 160℃。
方案优势
1. 简化设计：AC直驱架构，无需高频变压器、电解电容，外围器件少，缩小体积，降低成本。
2. 调光兼容性强：集成泄放 + PBS 擎住电流驱动双重保障，兼容市面绝大多数 TRIAC 切相调光器，改善低亮度闪烁、跳灯问题。
3. 配置灵活：2+2四段架构，通过电阻即可调整每段电流，支持悬空关闭，适配不同功率。
4. 高合规性：PF＞0.9、THD＜15%，自带过温保护，易于完成各类能效与安规认证；
5. 宽电网适配：90‑305VAC 全电压输入，可用于全球不同国家地区灯具项目。
WD35‑S28T通过动态泄放、PBS 擎住电流输出、相位智能调光多重技术组合，有效化解行业痛点，如需产品评估与方案设计、参考原理图与设计，可联系工采网“在线客服”获取技术支持、样品申请完成样机开发与性能调试。
