WD15-S30A是韩国Wellang推出的一款创新型AC直驱LED驱动IC，内置4段式恒流驱动架构，可直接从整流后的交流电压驱动多颗串联LED，其设计精简，外部元件少，显著提升照明系统的能效、设计灵活性和成本优势，具备高效驱动能力，其电流可以通过外部电阻进行调节，带模拟调光、智能控制特点，适用于各类LED照明应用。
产品描述：
WD15-S30A输入电压范围宽达90VAC~305 VAC，四段式恒流驱动技术，支持通过外部电阻灵活调节LED电流（最高220mA峰值电流）功率因数（PF>0.9）与低谐波失真（THD<15%）满足能源法规要求，带模拟调光功能，可通过ADIM引脚实现0~100%亮度线性调节，支持低至1%的微光输出。
此外，WD15-S30A采用散热增强型20引脚QFN封装（6mm×6mm）双重保护模式，内置电源补偿功能（VPCOM引脚）可根据输入电压动态调整LED电流，保持总功率稳定。

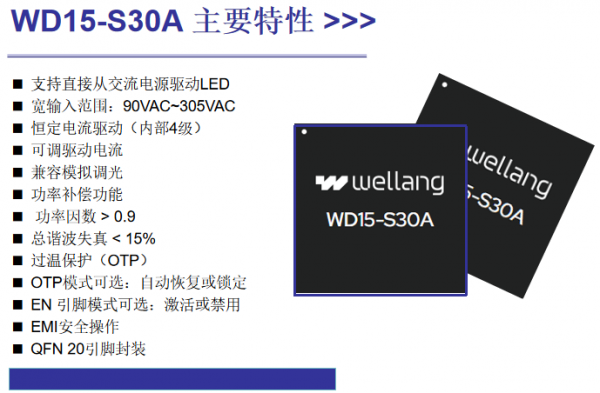

主要特性：
◼ 支持直接从交流电源驱动LED
◼ 宽输入范围：90VAC~305VAC
◼ 恒定电流驱动（内部4级）
◼ 可调驱动电流
◼ 兼容模拟调光
◼ 功率补偿功能
◼ 功率因数 > 0.9
◼ 总谐波失真 < 15%
◼ 过温保护（OTP）
◼ OTP模式可选：自动恢复或锁定
◼ EN 引脚模式可选：激活或禁用
◼ EMI安全操作
◼ QFN 20引脚封装
典型应用场景
商业照明：筒灯（Down Light）、吸顶灯（Ceiling Light）等固定安装灯具。
工业照明：高功率需求场景，如工矿灯、户外泛光灯。
智能家居：兼容可控硅调光器或0-10V信号，适配智能控制系统。

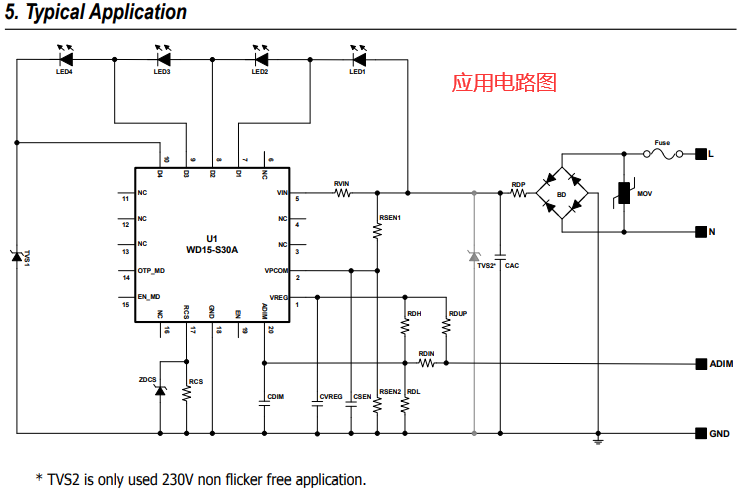

WD15-S30A以高集成度、智能化控制和卓越能效，为LED照明设计提供了一站式解决方案，ISweek工采网提供完整的数据手册，涵盖电气特性、封装尺寸、典型应用电路等详细信息，有需要的可联系19168597394（微信同号）获取技术支持。
