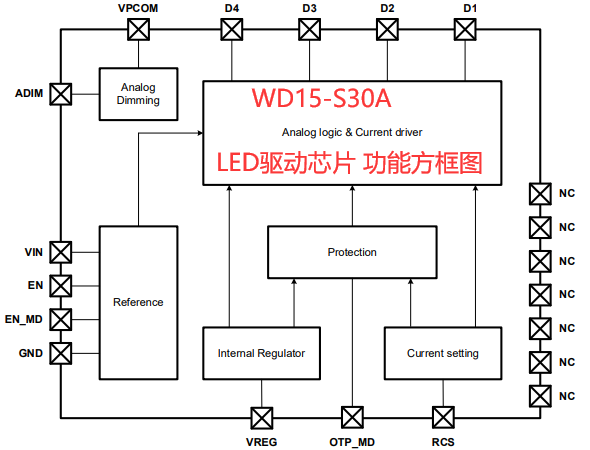

由工采网代理的WD15-S30A是韩国Wellang推出的一款专为LED照明应用设计的高性能四段式AC直驱LED驱动芯片，它通过内部集成高压MOSFET，实现对整流后交流电的直接驱动，极大简化了电路设计，减少元件数量，提升可靠性，具备可调的恒流驱动能力，适用于多种LED照明场景。

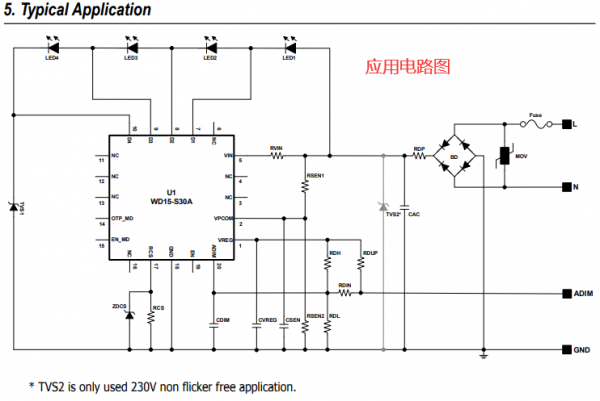

传统的LED驱动设计往往需要复杂的外围电路而显得繁琐，WD15-S30A交流直驱LED驱动芯片，可直接从整流后的交流电压驱动多串LED灯珠，大幅减少所需外部元件数量，其宽输入电压范围（90VAC~305VAC）内置4级（4 Steps）恒定电流驱动架构，确保高精度恒流输出，从而带来稳定、高品质的照明效果。
芯片可实现功率因数 > 0.9，总谐波失真< 15%，其内部的电源补偿功能，能自动调整LED电流以适应电网电压波动，保持系统总功耗恒定，模拟调光，平滑细腻可实现从1%到100%的亮度线性调节，内置功率补偿功能，通过VPCOM引脚感知输入电压变化。当输入电压升高至设定阈值以上时，系统自动调节各段电流，维持整灯功率恒定，避免因电压波动导致的亮度变化或过功率风险。

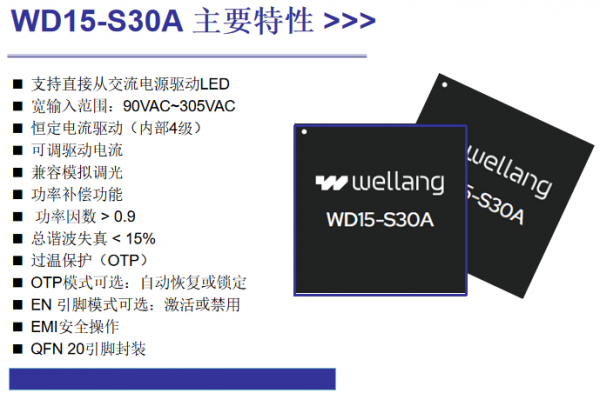

产品特性
宽输入电压范围：支持 90VAC 至 305VAC，适应全球电网标准
四段式恒流驱动：内置高压MOSFET，实现高效率电流调节
驱动电流可调：通过外部电阻灵活设置各段电流
支持模拟调光：可实现平滑亮度调节。
功率补偿功能：根据输入电压自动调节电流，维持系统功率稳定
多重保护机制：支持过热保护（可选的自动恢复或锁存模式）
EN引脚功能可选：支持使能控制或模拟调光控制
EMI安全设计：易于通过电磁兼容性测试
产品参数：
功率16W，功率因数 > 0.9
总谐波失真 < 15%
热关断温度：160°C
功能：4+0 AC LED 驱动器带 ADIM
驱动电流：100 / 160 / 200 / 220 mA
封装形式：QFN 20引脚（6mm x 6mm）
Features：ADIM, PCOM, OTP
此外WD15-S30A具备智能控制双模式灵活调光，原生支持模拟调光可通过ADIM引脚，实现对LED亮度的线性控制。芯片具备精巧的开关逻辑与调光曲线：当调光电压低于约0.54V时，灯具完全关闭；当电压达到约0.59V时，灯具开启。在0.59V至2.0V区间，亮度可实现从约3%至100%的平滑调控；超过2.0V，亮度则被钳位在最大值。
WD15-S30A是一款集成度高、性能稳定、设计灵活的LED驱动解决方案，适合追求高效、可靠与调光兼容性的照明产品，如需样品或技术支持，联系ISweek工采网“在线客服”
