智能触摸门锁的工作原理主要基于身份验证与电子控制技术，结合机械结构实现开锁功能。其核心组件包括主控芯片、触摸屏输入模块、电磁执行机构及传感器系统。用户通过触摸屏输入密码或利用生物识别技术（如指纹、面部识别）进行身份验证。主控芯片接收输入信息并与存储的合法密码进行比对，验证通过后触发开锁指令。验证成功后，主控芯片驱动电磁锁或电机使锁舌收回，完成开锁动作。若多次输入错误密码，系统会通过通信模块向监控设备发送报警信号。
由工采网代理的GT301L一款由韩国GreenChip推出的单通道电容式触摸IC；具有超强抗干扰、自动校准功能，低待机电流等特性；适合多种应用场景；为1路触摸按键应用提供整体解决方案，如常规机械开关替换、液位传感器等。
GT301L具有单个触摸传感输入引脚和参考，输入引脚检测和确定电容触摸，和单直接输出引脚，具有开放的排水结构，并作为活动低或切换输出功能。三种连接类型的控制销可以选择两个敏感选项并切换输出函数。
GT301L提供两种封装形式：SOT23-6L、DFN-6L,具有单个触摸感应输入引脚和参考输入引脚，用于检测和确定电容触摸，单个直接输出引脚具有开漏结构，具有活动或切换输出功能；CTRL引脚的三种连接类型使其可以选择两种灵敏度选项和切换输出功能。
另外GT301L采用独有的GreenTouch3TM引擎算法，是一种环境补偿电路；应用将更加稳健，不会出现EMC、EMI、硬件变化、电压扰动、温度漂移、湿度漂移等问题；由于其基本算法和引脚映射，使用GT301L还可以获得简单易用的应用电路；该芯片不仅具有非常可靠的触摸感测确定数字触摸决策过程，还具有智能算法，使其能够检测缓慢动作触摸（在其他触摸传感器中，缓慢动作触摸通常被补偿）。

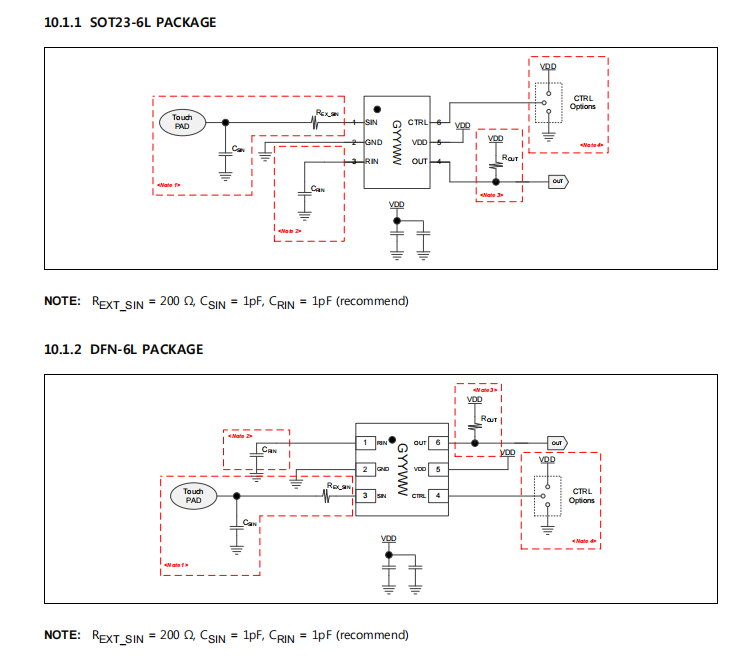

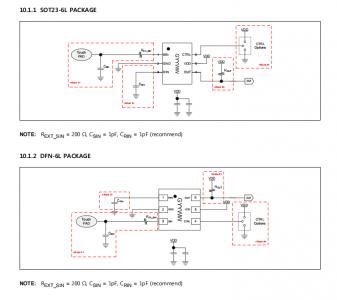

示例电路：
电容式触摸芯片 - TG301L的特性：
1）1通道帽，传感输入
2）嵌入式GreenTouch3TM引擎：
模拟噪声补偿电路、嵌入式数字噪声滤波器、智能灵敏度校准、嵌入式CS、EFT增强核心
3）直接接口模式；开启引流，低电平激活
4）低功耗：
NP - Standby模式:65uA (@5.0V)， 53uA (@3.0V)
LP - Standby模式:27uA (@5.0V)， 16uA (@3.0V)
5）1.8V至5.5V单电源运行
电容式触摸芯片 - TG301L的应用：
多钥匙应用 - 智能门锁、遥控器等
便携式电子设备 - 手机、MP3播放器、便携式媒体播放器、掌上电脑、导航仪、数码相机、摄像机及其他
多媒体设备 - 电视、DVD播放机、蓝光播放器、数码相框、家庭影院系统等
家用电器 - 冰箱、空气净化器、空调、洗衣机、微波炉等
个人电脑、办公自动化设备及其他 - 个人电脑、液晶显示器、传真机、复印机、照明控制器、玩具、游戏设备等
韩国GreenChip电容式触摸芯片具备超强抗干扰、高灵敏性能，在智能门锁应用中可以面对户外的极低、炎热温度，还有天气的变化，而不受影响。在智能汽车普及的现在，家里具备充电桩的，还能抵抗住特斯拉线圈产生的电磁辐射，符合国家强电测试标注，能过高压测试，能过注入电流测试，效果十分明显。更多触摸芯片技术应用，请登录工采网进行咨询。
