CJC1808是一款高性能双通道音频模数转换器，采用 64 倍过采样 Σ-Δ 架构，片内集成模拟抗混叠滤波、数字抽取滤波与直流消除高通滤波器；芯片硬件引脚可配置主 / 从两种音频工作模式，支持 I2S、左对齐 24bit双类音频数据格式，采样率覆盖 8kHz~96kHz 全音频频段。

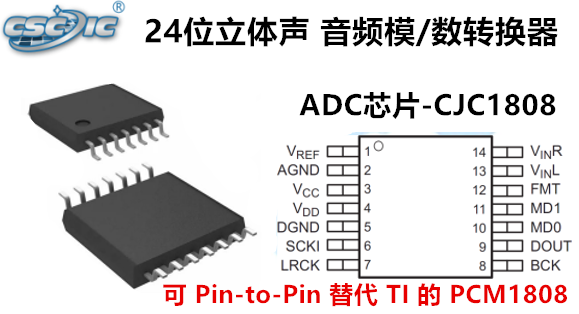

24位立体声单端输入CJC1808-ADC音频转换芯片，支持 2.7~5.5V 模拟、数字分离供电，TSSOP14小型贴片封装，内置上电复位、时钟休眠、淡入淡出静音算法，消除开关机爆音，适用于蓝牙音箱、直播声卡、录音设备、车载影音等人声采集整机。

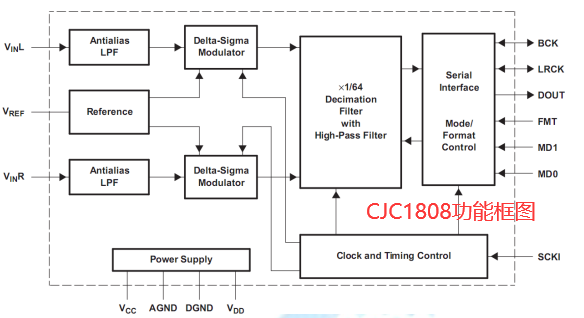

芯片内部模块
1. 左右声道模拟输入：单端输入 + 片内抗混叠低通滤波；
2. Σ-Δ 调制模块：64 倍过采样调制器，搭配内部基准 VREF；
3. 数字滤波单元：抽取滤波 + 直流消除高通滤波器；
4. 时序控制：系统时钟检测、主从时序生成、淡入淡出静音算法；
5. 串行音频接口：可配置 I2S / 左对齐 DOUT 输出，MD/ FMT 硬件配置脚。
产品特性
■ 双通道立体声 Σ-Δ ADC，单端模拟音频输入
■ 片内集成模拟抗混叠 LPF、数字抽取滤波、直流消除高通滤波
■ 24bit 音频数据位宽，支持 I2S / 左对齐两种输出格式
■ 动态范围 101dB@48kHz、87dB@96kHz，信噪比最高 101dB
■ THD+N 低至 - 83dB，左右声道分离度 92dB，音频解析力优秀
■ 采样频率 8kHz~96kHz，系统时钟兼容 256fs/384fs/512fs
■ 硬件引脚配置主 / 从模式，无需软件寄存器配置
■ 模拟 / 数字双路独立供电，VCC/VDD 支持 2.7~5.5V
■ 内置上电复位、时钟暂停休眠掉电功能
■ 输出带淡入淡出静音算法，消除开关机 POP 爆音
■ TSSOP14 超薄贴片封装，商用 / 工业双温区规格
■ TTL 兼容数字电平，负载电容最高 20pF
电气参数
■ 基础供电：模拟VCC：2.7~5.5V；数字VDD：2.7~3.6V- 模拟输入满幅：1.98Vpp
■ 音频性能（3.3V/48kHz）
- 分辨率：24bit
- SNR：101dB；THD+N：-83dB；声道分离：92dB
- 通带纹波 ±0.035dB，阻带衰减 - 70dB
■ 功耗
- 正常工作：模拟ICC=15.1mA，数字IDD=1.38mA
- 时钟休眠：模拟ICC=0.8mA，数字IDD=0.1mA
典型应用场景
蓝牙便携音箱、WiFi 家用音响音频采集
直播声卡、录音笔、有线麦克风采集模块
车载多媒体主机、车载 K 歌设备
MP3 播放器、掌上影音设备
智能家居语音拾音模块、会议麦克风采集板

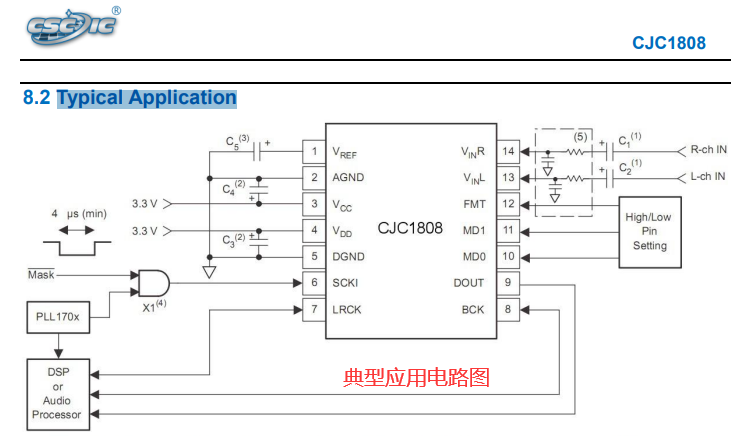

CJC1808为各类嵌入式音频系统提供稳定、清晰、低噪声的音频数字化解决方案，如需完整规格书、标准应用原理图、TSSOP14封装尺寸、PCB布线规范；样品测试、音频拾音整机方案调试，可联系工采网“在线客服”
