6通道模数转换器（ADC）是一种能够同时或依次对6路模拟信号 进行采样、量化并转换为数字信号的集成电路。其核心工作原理基于模数转换的基本过程，但在多通道场景下增加了 同步控制、通道切换和数据输出管理等机制。
2通道数模转换器（Dual-Channel DAC）是指在一个芯片或模块中集成两个独立的数模转换通道，可同时或分别将数字信号转换为模拟信号。其工作原理基于标准DAC的核心机制，但通过复用控制逻辑、参考源和时序系统，实现双通道协同或独立工作。

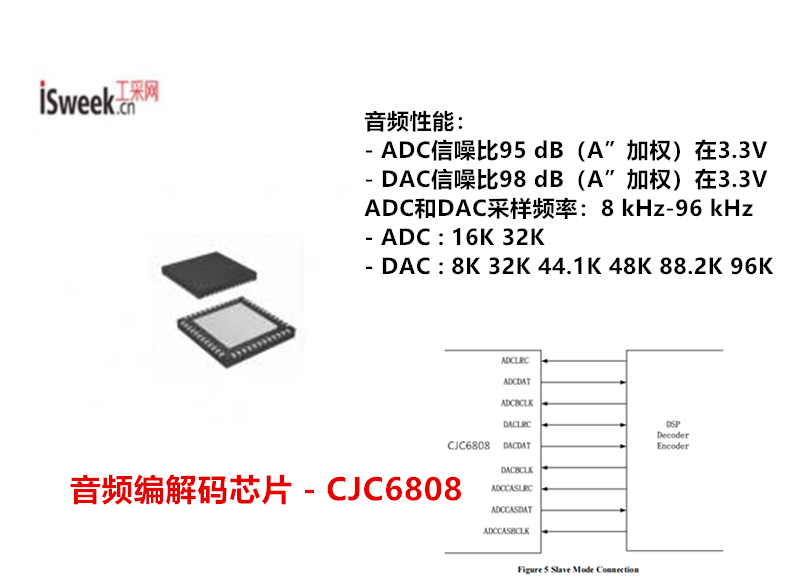

由工采网代理的ADC芯片 - CJC6808是一个专门为便携式音频产品设计的低功率音频编解码器。采用QFN48封装；它的特点，性能和低功耗，使它成为理想的音乐播放器和音乐信号接受者。其工作电压模3.0V～3.6V数1.7V～3.6V。支持从16-32位的数字音频输入字长和从8kHz到96kHz的采样率。线路电平输出还提供了防重击静音和电源上/下降电路。
在便携式音频设备、智能录音笔、多媒体系统等应用领域，对高音质、多通道采集和低功耗的需求日益增长，CJC6808是一款高性能低功耗多通道音频编解码芯片，集成6通道ADC（模数转换器）和2通道DAC（数模转换器）支持8kHz至96kHz的宽采样率范围，适用于录音机、智能手机、MD/DAT录音设备等场景，以高保真音质和灵活的数字接口成为音频信号处理的理想解决方案。
CJC6808具备强大的多通道音频处理能力，能同时采集多达6路高质量的音频信号，非常适合需要多麦克风阵列、多路线路输入的应用场景，如会议系统、高级录音设备、声学检测等，ADC信噪比(SNR)高达95dB，确保录制的声音清晰纯净，底噪极低，DAC信噪比(SNR)高达98dB，提供丰富细节和动态范围的播放体验。

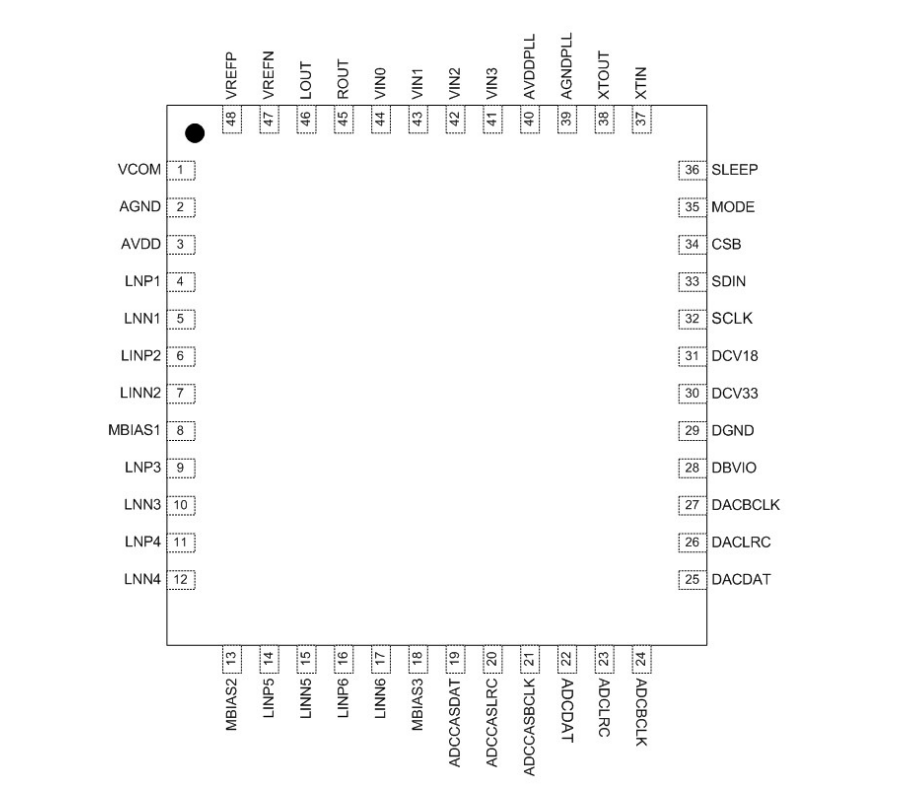

PIN配置 - 48 PIN QFN：
关键参数：
较大额定值： 模拟/数字供电电压：-0.3V至+3.6V；工作温度：-25°C至+85°C。
推荐工作条件： 模拟：2.7V - 3.6V (典型3.3V)；数字：2.4V - 3.6V (典型3.3V)。
功耗：全功能模式（OSC使能，播放+录音）下AVDD(3.3V)典型电流为3mA。
控制接口：支持3线（SPI兼容）和2线（I2C兼容）MPU串行控制接口，MODE引脚选择。
封装： 48引脚QFN，尺寸6.00mm x 6.00mm。
音频解码器 - CJC6808的主要特点：
音频性能：
- ADC信噪比95 dB（A”加权）在3.3V
- DAC信噪比98 dB（A”加权）在3.3V
ADC和DAC采样频率：8 kHz-96 kHz
- ADC : 16K 32K
- DAC : 8K 32K 44.1K 48K 88.2K 96K
可选择的ADC高通滤波器
可编程ALC /噪声门
2线或3线MPU串行控制接口
可编程的音频数据接口模式
- I2S，左，右，这是正确的
- 16/20/24/32 bit Word DAC长度
-主手或从手时钟模式
- ADC的级联TDM接口
传声器差分输入
应用领域:
1、便携式录音设备：录音笔、采访机。
2、智能音频终端：智能音箱、语音助手、对讲机。
3、多媒体系统：车载音响、便携式播放器。
4、专业音频接口：多通道音频采集卡、会议系统。
5、物联网设备：需要高质量语音唤醒和识别的智能设备。
CJC6808是一款功能全面、性能优异的音频编解码芯片，无论是追求极致录音质量的专业设备，还是需要长续航和智能唤醒的便携消费电子产品，都能提供强大而可靠的音频解决方案，其灵活的接口和丰富的软件控制选项，可快速适配各类嵌入式系统，如需产品详情可联系ISweek工采网“在线客服”获取样品及定制方案！
