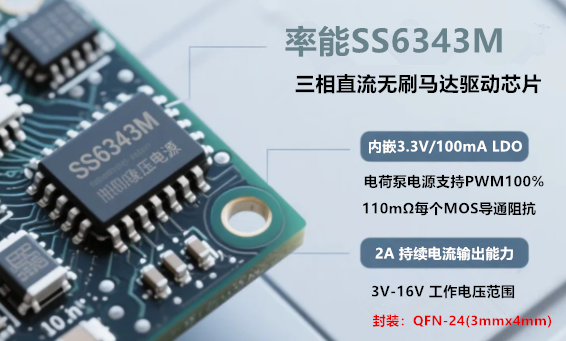

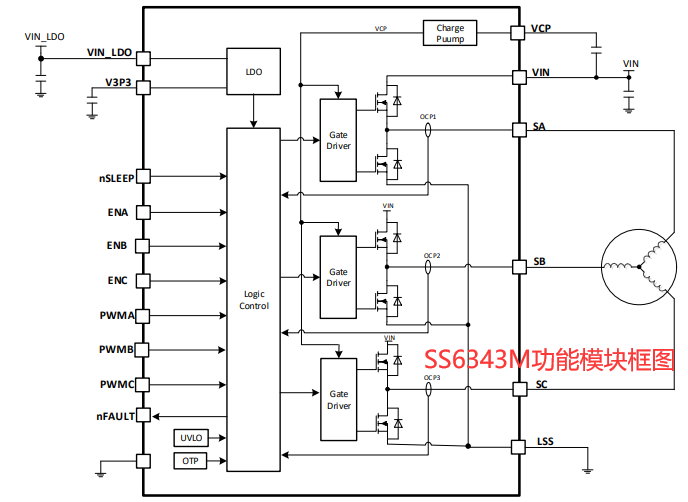

SS6343M是一款三相无刷直流电机驱动芯片，采用QFN-24（3mm×4mm）封装，内部集成了三个半桥驱动电路、六个N沟道功率MOSFET、栅极驱动电源以及完整的保护电路，支持3V至16V的宽工作电压范围，持续输出电流可达2A，峰值电流高达7A，能够满足多种中小功率电机的驱动需求，为BLDC电机控制提供完整的解决方案。
SS6343M采用ENBL和PWM输入控制方式，可通过独立的使能和PWM信号灵活控制每个半桥的输出状态，内置电荷泵电路，可为高压侧MOSFET提供稳定的栅极驱动电压，并结合涓流充电技术，确保在100%占空比下仍能稳定工作，适用于需要长时间全速运转的应用场景。
此外，SS6343M内部集成3.3V/100mA LDO稳压器，可为外部微控制器或外围电路直接供电，进一步简化系统电源设计。此外，芯片支持自动同步整流功能，在输出MOSFET关闭时，自动导通体二极管以提供电感电流泄放路径，有效降低功耗，提升系统效率。
电气性能
工作电压范围：3.0V～16V，兼容3.3V、5V、12V
输出电流能力：持续输出电流2A，峰值电流高达7A
静态电流：2mA，睡眠电流：100μA
导通电阻：每个MOSFET导通电阻低至110mΩ，有效降低导通损耗
内置LDO：集成3.3V/100mA稳压输出，可为MCU等外围电路供电
结温范围： -40°C至150°C
工作环境温度范围：-40°C至85°C
控制与接口

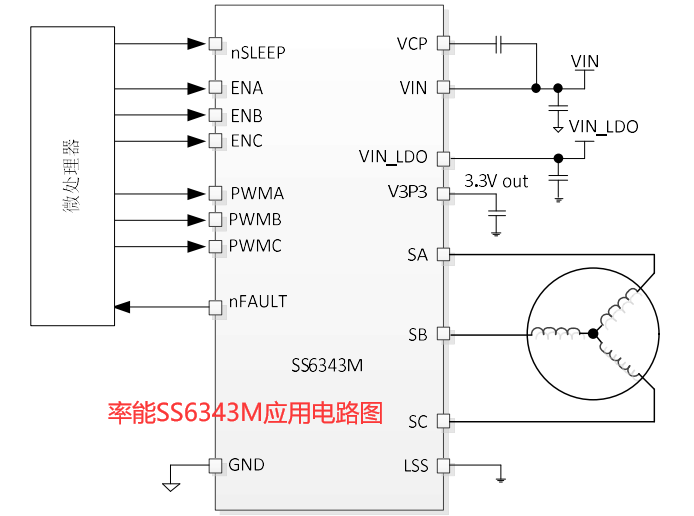

独立的使能控制（ENA、ENB、ENC）和PWM输入（PWMA、PWMB、PWMC）
支持100%占空比工作，内置电荷泵确保高压侧MOSFET在满占空比下稳定导通
自动同步整流功能，在开关死区期间提供高效电流续流路径
保护功能
欠压锁定（UVLO）：电源电压过低时自动关断输出
过流保护（OCP）：每路MOSFET独立监测，保护阈值达7A，触发后自动关断并延时重启
过温保护（OTP）：芯片结温超限时关断输出，温度恢复后自动重启
故障指示（nFAULT）：开漏输出，故障状态下拉低电平，便于主控监测
典型应用场景
小型风扇：电脑散热风扇、空气循环扇
水泵：鱼缸水泵、水冷散热泵
无人机：小型四轴飞行器电机驱动
电动工具：手持螺丝刀、电钻
消费电子：扫地机器人、空气净化器风扇
工业设备：微型泵、小型风机
SS6343M适用于各种直流无刷电机的驱动需求，为驱动直流无刷电机提供了稳定可靠的解决方案，联系工采网“在线客服”可获取datasheet、报价、样片等更多产品信息。
