SS6343M三相直流无刷马达驱动芯片-三通道半桥驱动器

SS6343M是率能推出的一款三相直流无刷电机驱动芯片,专为三相无刷直流电机(BLDC)设计,该芯片集成了三个半桥驱动电路,该芯片集成了三个半桥驱动电路,每个半桥包含两个N沟道功率MOSFET,以及前置驱动器和栅极驱动电源,能够提供2A的持续驱动电流,峰值电流保护可达7A,适用于多种电机驱动应用。

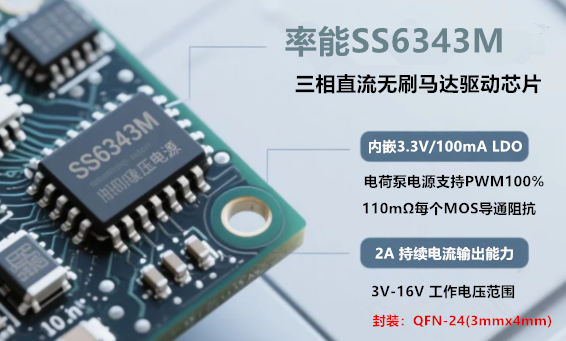

QQ图片20250701170611

SS6343M工作电压范围3V-16V,采用QFN-24超小型封装(3mm×4mm)内部集成六个N沟道功率MOSFET(组成三路半桥),导通电阻低至70mΩ(单管)提供三路独立的使能(ENx)与PWM输入,支持灵活相位控制,可无缝替代MP6543和STSPIN233等主流型号。

主要特性:

●工作电压范围‌:3V至16V

●持续输出电流能力‌:2A,峰值过流保护阈值可达7A

●‌内嵌功能‌:3.3V/100mA的LDO稳压电源

●内嵌电荷泵电源支持输 PWM100%占空比工作

●封装形式:QFN-24(3mmx4mm)

●控制接口:提供三路独立的ENBL&PWM输入

应用电路图:

应用领域:

1.三轴云台相机:驱动高速旋转的三轴云台电机,实现稳定拍摄。

2.无人机云台:支持高精度姿态控制,适用于航拍设备。

3.工业自动化:用于电机驱动、电磁阀控制等中低压大电流场景

SS6343M凭借高集成度、低导通损耗和多级保护机制,为消费电子和便携设备中的精密电机控制提供了高性价比解决方案,联系工采网“在线客服”获取datasheet、报价、样片等更多产品信息。
