高性能低功耗蓝牙音频应用处理器（通常指蓝牙音频SoC）的工作原理，是通过高度集成的系统级芯片，在极低功耗下完成无线接收、数字解码、音频处理与模拟输出的完整闭环。其核心在于低功耗架构+高效编解码+协同控制。
核心工作流程：
一、蓝牙接收与协议栈处理：
1、芯片通过低功耗蓝牙（BLE）或经典蓝牙双模射频前端接收来自音源（如手机）的音频数据包。
2、使用蓝牙协议栈（如A2DP、LE Audio）解析数据，支持LC3、SBC、AAC、aptX等编码格式。
二、数字解码与DSP处理：
1、接收到的压缩音频数据（如LC3编码流）由内置DSP（数字信号处理器） 解码为PCM数字信号。
2、DSP执行实时算法：EQ均衡、降噪、回声消除、3D音效、动态范围压缩等，提升音质体验。
三、数模转换与音频输出：
1、PCM信号经高精度DAC（数模转换器） 转换为模拟信号。
2、模拟信号通过内置音频功放驱动耳机或扬声器发声，典型DAC信噪比达90–120dB。
工采电子代理的BP1532B2是一款高性能的蓝牙音频应用处理器，集合高性能32位RISC内核，较高频率240MHz，支持DSP指令，集成FPU支持浮点运算。FFT加速器：较大支持1024点复数FFT/IFFT运算，或者是2048点的实数FFT/IFFT运算。蓝牙5.0双模通信与专业级音频处理能力于一体的高性能芯片，集成音频编解码技术和蓝牙通信技术，拥有出色的音频处理能力；能够实时处理各种音频信号，包括高保真音乐、语音通话等。通过对音频信号的精确处理，能还原出更加清晰、逼真的音质。
BP1532B2集成256KB SRAM，I-Cache和D-Cache支持XIP运行，内置16Mbit FLASH，存储代码及数据，内置一次性烧录存储器，2线SDP（Serial Debug Port）调试口，具备断点调试和代码追踪能力，40个中断向量和4层中断优先级。
此外，BP1532B2内置高性能立体声音频编解码器，支持较高192kHz的采样率，能实现高保真的音频播放和录音，其2路24bit DAC和SNR高达105dB，总谐波失真加噪声（THD+N）低至-95dB，可直接转化为更纯净、更细腻的声音表现，无论是聆听音乐还是进行语音通话，都能获得清晰通透的质感。

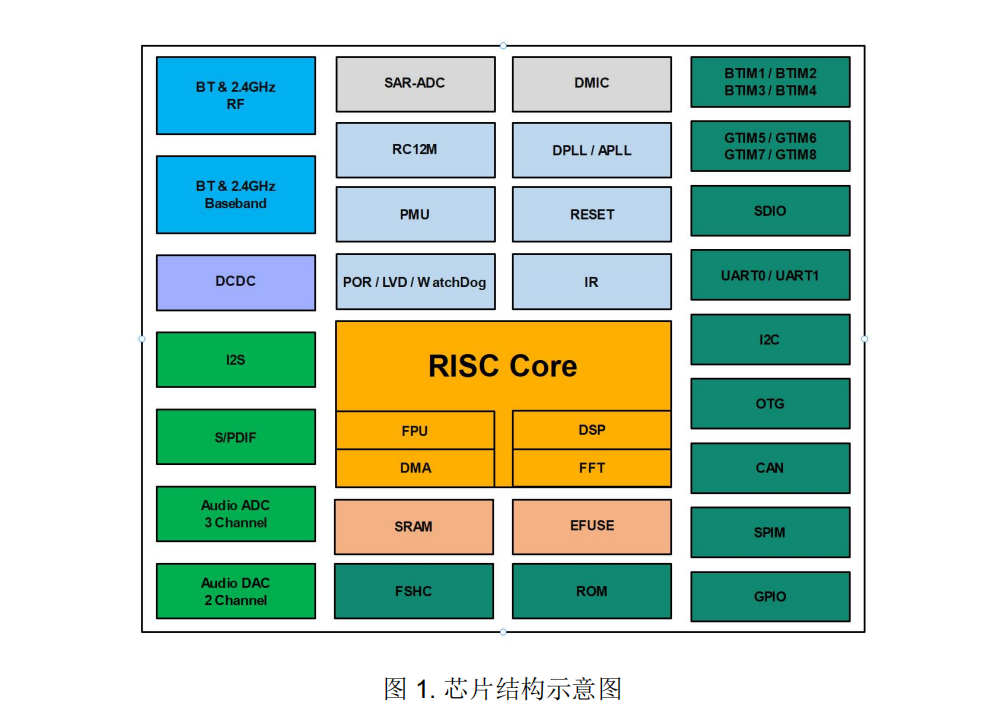

结构示意图：
蓝牙芯片 - BP1532B2的特性：
音频处理：
3路24bit Audio-ADC，SNR≥97dB
Audio ADC支持9种采样率：8KHz / 11.025KHz / 12KHz / 16KHz / 22.05KHz / 24KHz / 32KHz / 44.1KHz / 48KHz
支持1路模拟麦克风，单端或差分输入，带AGC功能
支持2路数字麦克风
支持1路模拟LINE-IN输入
2路24bit DAC，SNR≥105dB，支持13种采样率：8KHz / 11.025KHz / 12KHz / 16KHz / 22.05KHz / 24KHz / 32KHz / 44.1KHz / 48KHz / 88.2KHz / 96KHz / 176.4KHz / 192KHz
支持直驱16Ω或32Ω耳机，较大输出功率40mW
1个全双工I2S，8~192KHz采样率，较大有效位宽32bits，并支持4通道TDM模式
2个S/PDIF接口，支持接收和发送（双工），支持HDMI音频和ARC
蓝牙功能：
双模蓝牙V5.3，支持蓝牙BR，EDR和BLE
支持BLE Audio，包括CIS和BIS
支持蓝牙Piconet和Scatternet组网协议
较大发射功率8dBm，支持class1、class2、class3
接收灵敏度（典型值）：
DH1：-92dBm
2DH5：-92dBm
BLE 1M：-95dBm
BLE 2M：-92dBm
支持A2DP/AVRCP/HFP/HSP/OPP/HID/SPP/ PBAP/GATT/SM等协议
支持PLC (Package Loss Concealment)
2.4GHz无线音频：
采用GFSK制式双向链路通信
支持1 / 2M速率
支持高保真低延时无线音频双向传输，延时低至10ms以内
封装和工作温度：

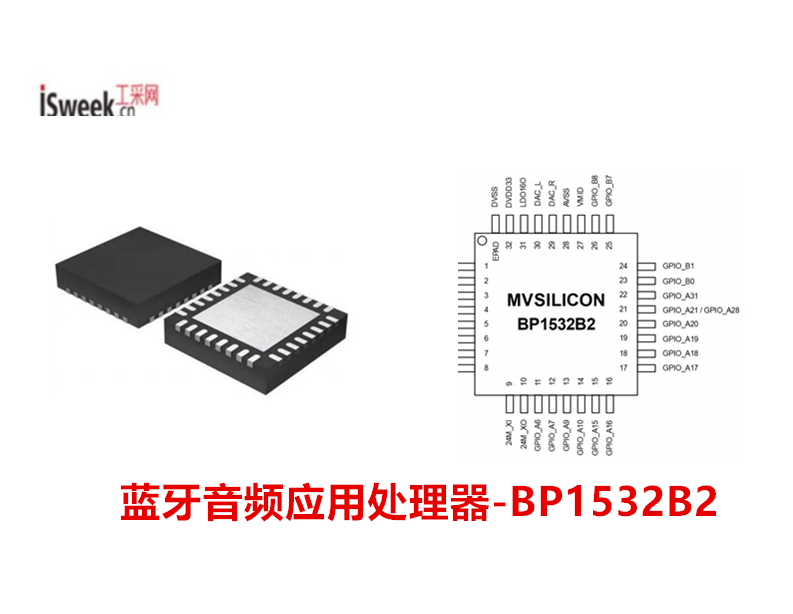

QFN32（4mm x 4mm）
环境工作温度：-40℃到 85℃
蓝牙音频芯片-BP1532B2的应用领域：
TWS耳机：低功耗延长续航，支持多设备无缝切换与游戏低延迟。
助听器：LE Audio的低功耗与LC3语音清晰度优化，提升听障用户体验。
便携音箱：集成DSP实现混响、虚拟低音等效果，同时保持电池续航。
车载音频：通过Auracast广播向多个乘客耳机推送独立音频流。
这是来自工采网代理的国产蓝牙芯片，广泛应用在蓝牙耳机和音箱、蓝牙Party箱和Soundbar产品、2.4G无线音频传输应用、各类蓝牙音频和语音应用产品等等领域。如果想了解更多蓝牙芯片的技术应用资料，请登录工采网官网进行咨询。
