产品描述

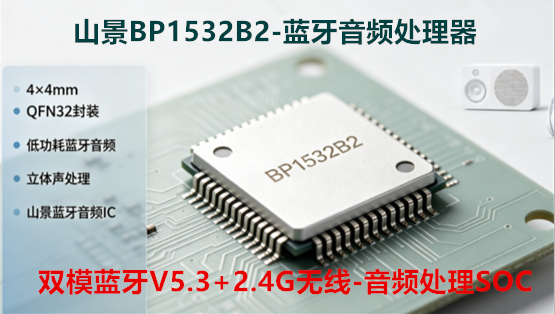

BP1532B2 是上海山景推出的一体化蓝牙音频专用处理器，搭载32位高性能RISC内核，集成FPU浮点运算单元、硬件 FFT 加速器、全套音频 Codec、双模蓝牙 5.3+2.4G 无线传输、丰富外设接口，可实现蓝牙音箱、蓝牙耳机、回音壁、2.4G无线音频整套方案。
芯片内置大容量片上 Flash 与 SRAM，内置全套专业音频算法，支持主流音视频编解码，硬件资源充足，配套完整 SDK 开发包，开发门槛低，封装采用 QFN32（4×4mm）小型贴片，工业级宽温，可适用于各类消费音频设备。

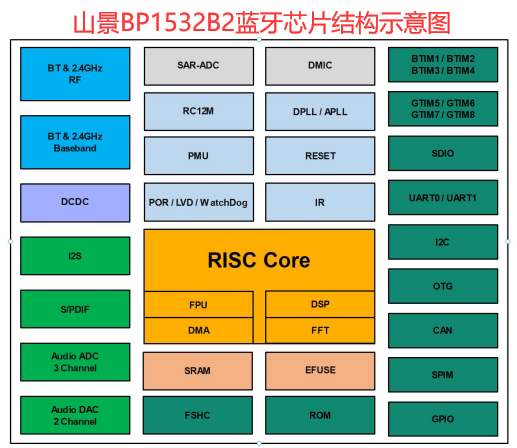

产品特性
1. 运算与存储系统
● 32 位 RISC 内核，最高 240MHz，内置 FPU 浮点运算单元
● 硬件 FFT 加速器：最大 1024 点复数 FFT / 2048 点实数 FFT
● 内存配置：256KB SRAM + 16Mbit 内置 Flash + OTP 一次性存储
● 调试接口：2 线 SDP 串行调试口，支持断点、代码追踪
● 中断系统：40 路中断向量，4 级中断优先级
● 96 位全球唯一芯片 UID，支持 32 位固件加密密钥
2. 音频编解码
音频 ADC（3 路 24bit）
● 通道：2 路模拟 LINE-IN、单端 MIC、差分 MIC、2 路数字麦 DMIC
● 采样率：8K~48K 全规格，单端 / 差分 MIC 自带 AG 自动增益
● 典型 SNR≥97dB
音频 DAC（2 路 24bit 立体声）
● 支持 8K~192kHz 全采样，典型 SNR≥105dB
● 可直驱 16Ω/32Ω 耳机，最大输出 40mW
数字音频接口
● 全双工 I2S，最高 192KHz，支持 4 通道 TDM
● 双路 S/PDIF 收发，适配 HDMI ARC、数字音频输入输出
3. 无线传输模块
1）双模蓝牙 V5.3
兼容 BR/EDR/BLE Audio（CIS+BIS），支持 Piconet/Scatternet 组网；
发射功率最高 8dBm，多等级 Class1/2/3 可调；
接收灵敏度：DH1/-92dBm、BLE 1M/-95dBm；
完整协议栈：A2DP、AVRCP、HFP、HSP、SPP、HID、PBAP 等，内置 PLC 丢包补偿。
2）2.4G 双向无线音频
GFSK 调制，1M/2M 速率可选，音频延时≤10ms，实现低延迟无损无线收发。
4. 电源、时钟与低功耗
● 供电输入 LDOIN：3.0V~5.5V，内置多路 DCDC/LDO 电源轨
● 时钟：内置 RC12M，支持 24MHz 外部晶振，双 PLL 锁相环
● 保护机制：POR 上电复位、LVD 低压检测、硬件看门狗
● 多级低功耗模式：CPU 降频、系统降频、深度休眠
5. 完整外设阵列
● GPIO：16 路通用 IO，可配置上下拉 / 恒流源，全部支持外部中断唤醒
● 定时器：4 基础 TIM + 4 带 PWM 通用 TIM
● 通信：USB2.0 OTG 全速、CAN2.0A/B、SPI 30M、SDIO 30M、双 UART (3Mbps)、I2C 400K、IR 红外（NEC/SONY）
● 模数转换：12bit SAR ADC，450K 采样，12 外部 + 5 内部通道
● 6 通道 DMA，支持 DMA-GPIO 时序模拟，内置 CRC 校验
6. 内置音频算法库
解码格式：MP2、MP3、WMA、APE、FLAC、AAC、M4A、WAV、AIF、AIFC
编码格式：MP2/MP3、IMA-ADPCM
音效 & 语音算法
回声消除 AEC、噪声抑制、3D 环绕、虚拟低音、参量 EQ、DRC 动态压缩；
卡拉 OK 混响、电音变调、人声激励、防啸叫移频、啸叫检测抑制
三、关键电气参数
● 内核主频：最高 240MHz
● 内置 Flash：16Mbit
● SRAM：256KB
● 蓝牙版本：V5.3 双模（BR+EDR+BIS/CIS）
● DAC 信噪比：≥105dB（典型）
● ADC 信噪比：≥97dB（典型）
● 耳机驱动功率：40mW（16Ω/32Ω 负载）
● 2.4G 音频延时：＜10ms
● 供电电压：3.0V ~ 5.5V（LDOIN）
● 工作温度：-40℃ ~ +85℃
● ESD 防护：HBM 2KV
● 封装：QFN32 4mm×4mm
四、GPIO 资源说明
总计 16 路 GPIO 分为 A/B 两组，上电全部默认高阻浮空；
支持 4/8/12/24mA 驱动，可配置 10K/100K 上拉、20μA 下拉、多档恒流源；
所有引脚复用 SPI/I2C/UART/I2S/ADC/PWM/ 红外等功能，复位可配置保持状态。
五、典型应用场景
■ 便携蓝牙耳机、蓝牙音箱
■ 大功率 Party 蓝牙音响、电视 Soundbar 回音壁
■ 2.4G 无线收发音频套装
■ 车载蓝牙语音设备
■ 教学无线麦克风、K 歌声卡
■ 各类带蓝牙语音交互消费电子产品
六、开发配套支持
1. 配套 Eclipse IDE、GCC 编译器，全 C 语言开发
2. 完整 SDK 开发套件，支持 FreeRTOS 系统
3. 图形化在线调音工具，可视化调节音效参数
4. 固件加密烧录方案，支持调试器 / 烧录器烧写
5. 官方技术团队软硬件 FAE 支持
BP1532B2可广泛应用于蓝牙耳机与音箱、蓝牙Party箱与Soundbar产品、2.4G无线音频传输设备，以及各类蓝牙音频和语音应用产品，如需样品、开发板或技术资料可联系工采网"在线客服"
