U段无线发射芯片的工作原理主要基于射频信号的调制与传输,结合32位RISC MCU内核实现无线通信功能。
以下是具体机制:
射频信号生成与调制:U段无线发射芯片(如 U1T32A )通过内置的射频振荡器或外部信号源生成UHF频段(500MHz-980MHz)的射频信号,并采用 数字调制技术(如 PWM、频率调制等)对音频或数据信号进行编码。
功率放大与传输:芯片内置功率放大模块( 全桥/半桥逆变电路 )将直流电转换为高频交流电,驱动发射线圈产生交变磁场,实现无线能量与信号传输。
抗干扰与频段管理:通过谐振匹配网络( LC滤波器 )滤除高频谐波,生成稳定正弦波信号,并支持多频点配置以减少干扰。例如,U段因频段较宽(500MHz-900MHz),在同一区域可设置60个以上频点避免冲突。
低功耗与电源管理:采用单电源供电(3.0V-4.3V),通过集成 LDO 和 DCDC 转换器稳定输出电压,并支持多种低功耗模式以延长设备续航。
由工采电子代理的U1T32A是用于无线音频传输的发射芯片,配合无线接收芯片完成高品质无线音频传输。由于集成了MCU内核及必要的外设,单芯片集成度高,性价比好。适用于无线K歌系统,无线音频传输和广播系统等。
电源方面,U1T32A芯片支持单电源供电,供电范围为3.0V至4.3V,集成了LDO和DCDC,保证电源输出的稳定性和可靠性;此外,芯片还支持多种低功耗模式,拥有丰富的定时器功能、强大的SAR-ADC功能和丰富的外设接口,满足用户对于各种功能和性能的需求。
该无线芯片集成了32位RISC MCU内核,射频工作范围覆盖UHF的500 M~980MHz,支持灵活的点触屏和按键操作,内置flash存储器,支持频段配置和数据记忆功能;此外,芯片还具有丰富的定时器功能、强大的SAR-ADC功能、丰富的外设接口和完备的音频功能;同时支持在线调试和代码升级,具备2KV的ESD保护功能,为用户提供稳定可靠的使用环境。

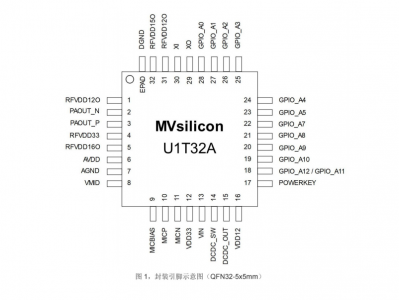

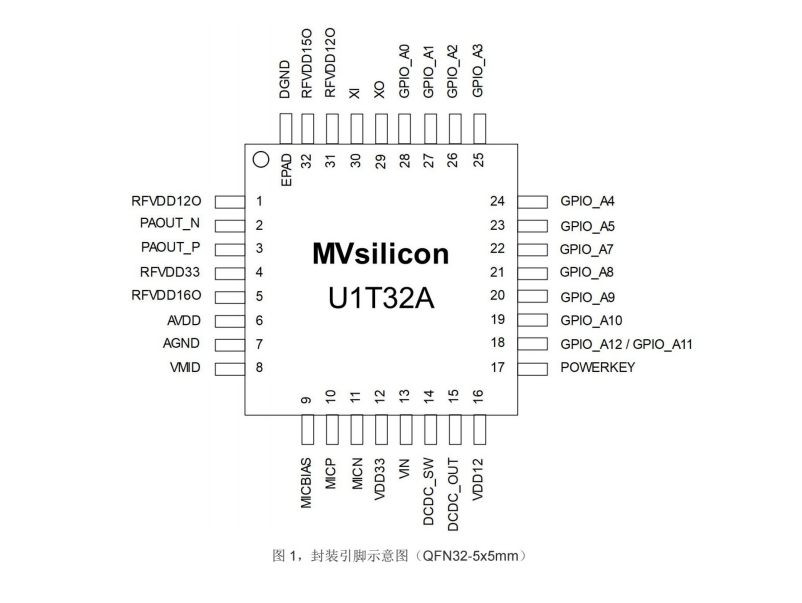

封装引脚示意图:
无线接收芯片 - U1T32A的特性:
集成32位RISC MCU内核,支持点屏和按键等操作
内置 fash 存储器,支持频段配置和数据记忆等
电源:
-单电源供电,供电范围3.0V至4.3V
-集成 LDO 和 DCDC
-集成 Powerkey,支持软开关或硬开关,以及8秒复位
-集成上电复位 POR,低电监测LVD 和运行监测WDG
低功耗:
-支持 Sleep、Deep Sleep 和Powerdown 三种低功耗模式
-支持 GPIO、Powerkey 等唤醒
定时器:
-2个基础定时器 B-TIMER
-1个通用定时器G-TIMER,支持PWM,PWC 功能
SAR-ADC:
-3个外部采样通道,可用于按键和信号检测
-多个内部电压监测采样通道
11个GPIO端口,且复用其它外设功能
射频:
-工作频段500M~980MHz,采用数字调制
-集成PA,功率可调
音频:
-高保真差分或单端输入MIC,增益可调
-1组12S音频接口
支持在线调试和代码升级
ESD:2KV
工作环境温度:-40度~85度
