UHF-U段无线技术凭借传输距离远、抗干扰能力强的优势，广泛应用于无线麦克风、户外K歌音箱、广播音频设备；传统U段接收方案需要射频芯片+主控 MCU+音效DSP多颗器件组合，硬件电路复杂，上海山景集成电路推出U1R32D，一颗内置MCU与DSP的U段无线接收SoC，将射频接收、主控、音效处理、电源管理、外设接口全部集成，为音频提供国产化高集成度硬件选择。
芯片概述

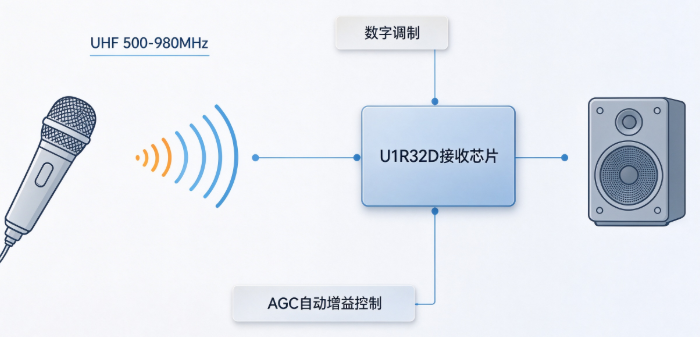

U1R32D是面向无线音频传输的U段接收芯片，搭配其U1T32A无线发射芯片，可实现高品质无线音频接收，完成完整无线音频链路；芯片射频工作频段覆盖500MHz～980MHz UHF 频段，采用数字调制，内置AGC自动增益控制电路，自动适配远近变化的射频信号强度，接收灵敏度可达‑95dBm（BER≤0.01）信道占用带宽256KHz，在复杂电磁环境下减少断音、杂音问题，保障人声音频干净通透，音频信号稳定输出。
芯片采用QFN32‑5×5mm小型封装，集成DSP音频处理内核、原生支持音效处理，无需额外外挂音频处理器；片上集成 Flash 存储器，频段参数、功能配置可保存，掉电不丢失，方便产线校准与功能定制。电源部分集成多路 LDO，采用3.0V‑4.3V单电源供电，内置 POR 上电复位、LVD 低电压检测、WDG 看门狗，从硬件层面规避死机、异常重启问题；Powerkey 引脚支持软硬开关，同时具备 8 秒长按复位功能，提升终端产品用户体验。
产品特性
1、DSP与存储配置
- 内置DSP内核，支持硬件级音效算法处理，无需外挂音频DSP即可完成音频效果调节。
- 片上集成Flash存储器，可保存频段参数、用户配置，掉电数据记忆，方便调试与功能定制。
2、电源与低功耗管理
芯片内置多路 LDO，支持3.0V‑4.3V 单电源供电，简化整机电源设计。
● Powerkey 引脚支持硬开关、软开关功能，具备 8 秒长按复位机制；
● 集成上电复位 POR、低电压检测 LVD、看门狗 WDG，保障设备稳定运行；
● 具备 Sleep、Deep Sleep、Powerdown 三档低功耗模式，可通过 GPIO、Powerkey 唤醒；Powerdown 关机电流典型仅 5μA，适合电池供电类便携设备；
● 工作温度范围‑40℃~+85℃，工业级温度能力，ESD 防护 2KV，提升整机抗静电能力。
3、射频接收性能
● 工作频率：500‑980MHz，数字调制，内置 AGC 自动增益；
● 接收灵敏度‑95dBm（BER≤0.01）占用带宽256KHz，接收信号稳定，抗干扰能力强。
4、I2S音频接口
标准I2S音频接口，支持Master/Slave 主从模式；支持16/20/24/32bit多种位宽；兼容 I2S、左对齐、右对齐、DSP (A/B) 多种音频格式。

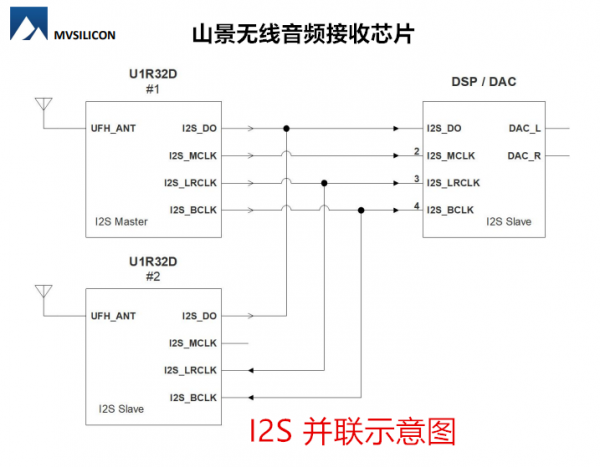

支持双芯片I2S并联方案：一片作为Master输出时钟，第二颗作为Slave 复用时钟信号，两颗 U1R32D 共用一路 I2S 总线对接后端 DAC/DSP，该方案无需复杂外部逻辑，实现双通道无线音频接收，是多通道无线音频方案的高效实现路径。

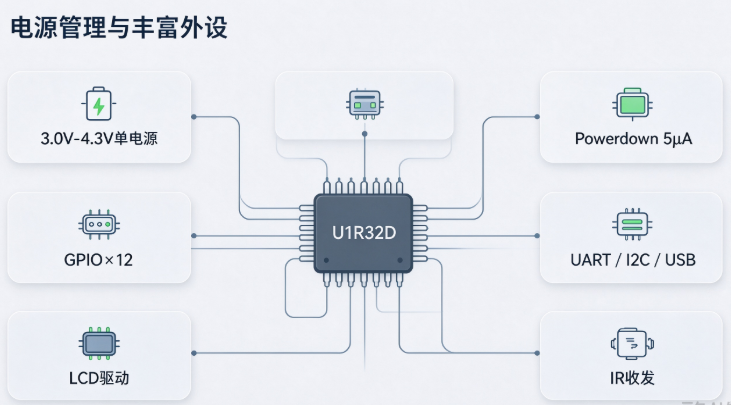

5、丰富外设资源
芯片外设资源丰富，满足显示、按键、通讯、红外等产品功能开发：
● 12 路可复用 GPIO，全部支持外部中断唤醒；
● SAR‑ADC，3 路外部采样通道，可用于按键检测、信号采集；
● 2 路基础定时器 BTIMER、1 路通用 GTIMER，支持 PWM 输出；
● UART 串口 2 组引脚可选；I2C 接口两组引脚复用；USB OTG2.0 全速接口；8 段 LCD 驱动；红外 IR 收发接口；
● 支持在线调试、固件升级，方便产品迭代开发。
6、封装与电气要点
U1R32D采用QFN32‑5×5mm 封装，EPAD 焊盘为射频地，PCB设计必须做好接地处理。
> 关键电气参数摘要：
● VIN 供电：3.0~4.3V，典型 3.3V；
● 正常工作电流典型 83mA（VIN=3.7V）；关机功耗仅数微安；
● IO 支持普通 / 增强两种驱动能力，可配置上拉、下拉；
● 湿敏等级Class3，需遵循 J‑STD‑033存储、烘烤规范，回流焊峰值温度250℃。
主要应用场景
1. 无线 K 歌设备：无线麦克风接收主机、拉杆 K 歌音箱、便携 K 歌音响；
2. UHF 无线音频接收器、广播音频接收终端；
3. 双通道双麦音频系统，利用 I2S 并联实现双话筒同时接收；
4. 各类消费级、便携式 UHF 无线音频终端。
从射频信号接收，到数字音频输出，U1R32D实现全链路集成，独具优势的I2S并联双麦方案，为无线K歌、便携音频接收等产品提供高可靠的国产化选择，如需产品评估与方案设计、参考原理图等可联系工采网“在线客服”获取技术支持、样品申请完成样机开发与性能调试。
