U1R32D芯片｜无线麦克风、K歌音箱U段音频接收解决方案

U1R32D是山景一款UHF频段无线音频接收芯片，射频支持500‑980MHz频段，该芯片将射频接收单元、音频DSP、微控制器、片上电源LDO以及丰富外设接口集于一体，可搭配对应发射芯片完成完整无线音频链路，实现低延迟、高保真无线音频接收；为无线音频终端提供解决方案。

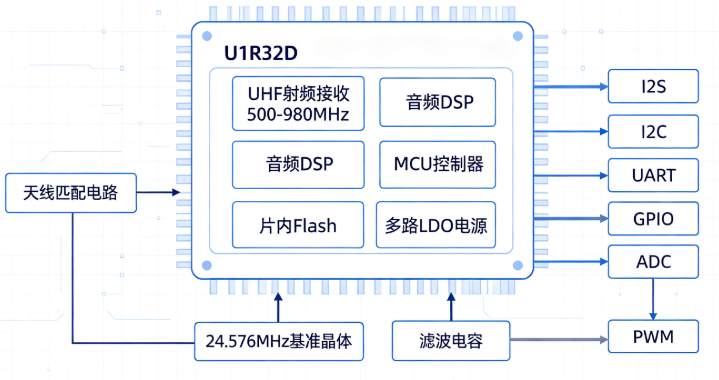

U1R32D采用QFN32‑5×5mm封装，32引脚布局，集成多路LDO电源输出，单电源 3.0‑4.3V 供电即可工作，工作温度覆盖‑40℃~+85℃，满足消费电子、户外设备宽温使用环境，内部集成射频接收电路、音频DSP、微控制器、片上存储以及多路线性 LDO，外部仅需搭配24.576MHz基准晶体、滤波电容、天线匹配电路即可完成硬件搭建。

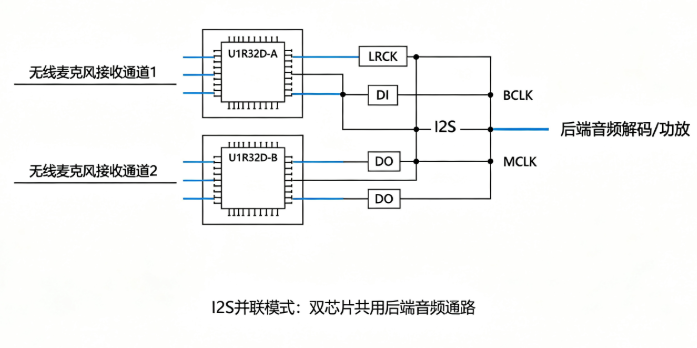

芯片配备完整I2S音频接口，输出 MCLK、DI、DO、BCLK、LRCK 信号，兼容主流音频解码后端；支持I2S 并联模式，多颗U1R32D芯片可共用后端音频通路，实现双麦克风同步接收；支持 16/20/24/32bits 四种数据位宽，兼容左对齐、右对齐、I2S、DSP（A/B）四种数据对齐模式。同时内置多级低功耗体系，支持多种休眠模式与唤醒源，充分适配电池供电便携设备的待机需求

产品特性

1）高集成单芯片架构

● 集成UHF 射频接收、音频 DSP、MCU 控制器、片内 Flash 存储、多路 LDO 电源，替代传统多芯片组合方案。

● 内置射频1.2V/3.3V、模拟电源、内核电源、数字电源多路 LDO 输出，引脚外接简单滤波电容即可，减少外部稳压器件，精简 BOM，缩小 PCB 布板面积。

2）音频接口

● 具备完整 I2S数字音频接口，MCLK、DI、DO、BCLK、LRCK 信号，支持主流音频格式；

● 支持I2S并联工作机制，多颗U1R32D可以共用后端音频通路，轻松实现双无线麦克风同时接收，适配双人K歌、双话筒扩音产品。

3）丰富可复用GPIO外设资源

● GPIO 引脚支持功能复用，可配置 I2C、UART 串口通信，可对接显示屏、外部外设模块；

● 多路 TIM 定时器 PWM 输出，可直接控制指示灯、氛围灯光；

● 集成 ADC 采样通道，POWERKEY 引脚兼具电源按键与 ADC 检测功能，实现开关机、复位；部分 GPIO 可复用 ADC，用于电池电压检测；

● GPIO均可配置外部中断唤醒源，配合多级休眠模式，实现低功耗待机与快速唤醒。

4）射频与系统电气性能

● UHF 频段接收，相比 2.4G 方案，抗 WiFi、蓝牙干扰能力更强，降低杂音、断音风险；

● 供电 3.0‑4.3V 宽电压输入，适配锂电池电压波动；

● 宽温工作‑40℃~85℃，室内、户外设备均可稳定运行；

● 内置看门狗、上电复位、低压检测，提升整机系统稳定性。

5）硬件设计

● QFN32‑5×5mm 小型封装，适合空间紧凑的便携设备。

● 设置 NC 空引脚，硬件直接悬空处理，降低布板失误风险。

● 电源、模拟、数字、射频信号引脚分区清晰，区分模拟地、数字地，便于 PCB 做数模隔离，抑制噪声，提升音频信噪比。

典型应用场景

1. 无线 K 歌设备：便携 K 歌音箱、拉杆音响、家庭 KTV 接收主机，无线麦克风接收端；

2. 音频广播与会议设备：无线扩音系统、会议无线话筒接收主机；

3. 户外便携音频产品：电池供电的户外 Party 音响、流动演出音频接收模块；

4. 多麦音频系统：I2S并联特性，实现双路无线麦克风同时接收的硬件方案。

U1R32D-U段无线音频接收芯片不再需要 “射频芯片 + MCU + 音频 DSP + 电源管理”多芯片堆叠，一颗芯片就搞定无线接收、音频处理、系统控制，芯片还支持在线调试与代码升级，为无线音频设备提供高效、可靠的芯片选择，提供无线音频解决方案，如需获取详细数据手册、开发支持或样品申请，可联系工采网“在线客服”获取。
