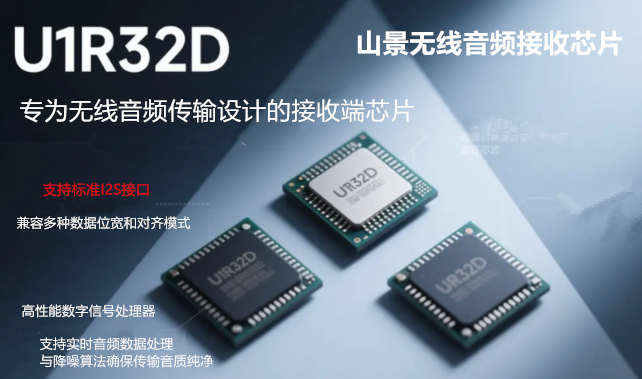

山景U1R32D无线音频接收芯片-UHF解决方案

U1R32D是一款专为无线音频传输设计的接收端芯片，采用数字调制技术，配合发射芯片可实现高品质无线音频传输，其射频工作范围覆盖UHF频段500MHz~980MHz，该芯片通过单颗DSP内核集成射频前端、音频处理、控制逻辑及外设接口，显著降低系统复杂度，其设计针对无线K歌系统、广播系统及便携式音频设备等场景。

产品描述：

U1R32D无线接收芯片集成了LDO（低压差线性稳压器）支持3.0V至4.3V的单电源供电，采用QFN32-5x5mm封装形式，内置高性能数字信号处理器，支持实时音频数据处理与降噪算法，确保传输音质纯净，支持标准I2S接口，兼容多种数据位宽和对齐模式，支持两片U1R32D芯片的两路I2S并联，提供灵活的音频处理方案。

U1R32D支持Sleep、Deep Sleep和Powerdown三种低功耗模式，有助于延长设备的电池寿命；同时，芯片还支持通过GPIO、Powerkey等多种方式唤醒，拥有丰富的外设接口‌包括UART、USB OTG 2.0 Full Speed、LCD驱动接口、红外（IR）接收和发射接口等，为设备的扩展和连接提供了更多可能性。

产品核心技术特性：

1. 射频性能与调制技术

●宽频段适应：500MHz~980MHz覆盖主流UHF无线频段，支持跳频抗干扰

●数字调制优化：集成自动增益控制（AGC），确保信号强弱环境下的稳定接收

●高集成射频前端：天线至数字信号的转换链路内置，减少外部元件

2、音频处理能力

1）灵活I2S接口：

●支持主/从双时钟模式；兼容16/20/24/32bit数据位宽

●提供左对齐、右对齐、I2S标准及DSP A/B模式四种数据对齐方式

2）多设备扩展：支持双芯片并联，共享单I2S通道连接后端DSP或DAC

3. 电源与能效管理

●宽电压供电：单电源3.0V~4.3V，内置LDO简化供电设计

●安全监测：集成上电复位（POR）、低压检测（LVD）和看门狗（WDG）

三级低功耗架构：

4. 外设与扩展接口

●控制接口：1路UART（可复用2组端口）、1路USB OTG 2.0全速接口

●用户交互：8段LCD驱动、红外收发接口、3通道SARADC（支持按键检测）

●定时器资源：2路基础定时器+1路通用定时器（支持PWM/PWC输出）

5. 存储与调试支持

●内置Flash：存储频段配置、用户数据及音效参数

●开发友好：支持在线调试与固件升级，加速产品迭代

U1R32D作为无线音频接收芯片，以高度集成、低功耗、多接口为核心优势，配合U1T32A发射芯片形成完整无线传输方案。其技术亮点在于单芯片集成DSP+MCU，简化系统设计，UHF频段自适应射频性能，兼顾传输质量与功耗，工业级可靠性，支持复杂环境部署。

产品详细PDF规格书、技术支持、申请样品等可联系工采网“在线客服”
