发射芯片是无线通信设备中的核心组件，负责将信息信号转换为可无线传输的电磁波。其工作原理主要围绕信号调制、上变频、功率放大和天线辐射四个关键步骤展开。
发射芯片的核心工作流程：
基带信号输入：发射芯片接收来自基带处理器的数字信息信号（如语音、数据）。这些信号是低频的基带信号，无法直接通过天线有效辐射。
调制：芯片内部的调制器将基带数字信号加载到一个高频的载波信号上。这个过程称为调制，常见的调制方式包括ASK（幅移键控）、FSK（频移键控）和QAM（正交振幅调制）。调制后的信号称为中频（IF）信号，它包含了原始信息，但频率仍需提升。
功率放大：经过上变频的射频信号功率非常微弱。功率放大器（PA） 将此信号放大到足够的功率水平（手机发射功率通常为1~23dBm），以确保信号能够有效传输到基站或接收设备，并克服路径损耗。
滤波与天线发射：放大后的信号通过带通滤波器，滤除调制和放大过程中产生的杂散频率和噪声，保证信号的纯净度，避免干扰其他频段。最后，纯净的、高功率的射频信号通过天线开关切换至发射天线，由天线将电信号转换为电磁波并辐射到空间中。
由工采网代理的U1T32A是上海山景推出的一款高度集成的UHF无线音频发射芯片，配合无线接收芯片完成高品质无线音频传输。，单芯片集成度高，性价比好。适用于无线K歌系统、无线音频传输、广播系统等多种场景；该芯片集成了32位RISC MCU内核与丰富的外设资源，具备优异的射频性能与音频处理能力，可实现高品质无线音频传输。
U1T32A将32位RISC MCU内核、高性能UHF射频发射器、高品质音频接口以及丰富的电源管理模块集成于单颗芯片之中，适用于各类需要无线音频发射的应用场景。U1T32A工作在500MHz至980MHz 的UHF频段，支持数字调制，抗干扰能力强，传输更稳定，功率范围为 0 - 13dBm（典型值 12dBm）占用带宽仅 256KHz，在无线通信、射频遥控等应用中具备信号稳定、传输高效的优势，可满足短距离无线数据传输的需求。
电源方面，U1T32A芯片支持单电源供电，供电范围为3.0V至4.3V，集成了LDO和DCDC，保证电源输出的稳定性和可靠性；此外，芯片还支持多种低功耗模式，拥有丰富的定时器功能、强大的SAR-ADC功能和丰富的外设接口，满足用户对于各种功能和性能的需求。
在音频品质方面，芯片支持高保真差分或单端麦克风输入，内置可调增益放大器，提供独立的I2S接口，便于连接高品质音频编解码器。音频性能指标：动态范围达 94dB，信噪比（SNR）超过 94dB，总谐波失真加噪声（THD+N）低于 -90dB，确保声音纯净、细节丰富。

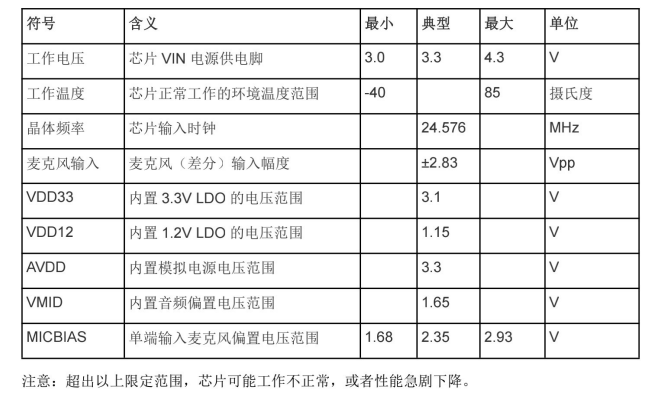

电气特性：
无线发射芯片 - U1T32A的特性：
集成32位RISC MCU内核，支持点屏和按键等操作
内置 fash 存储器，支持频段配置和数据记忆等
高效电源管理系统:
-单电源供电（3.0V~4.3V）
-集成LDO与DCDC电源模块
-支持软/硬开关控制与8秒复位功能
-具备上电复位（POR）、低电压监测（LVD）与看门狗（WDG）
低功耗:
-支持 Sleep、Deep Sleep 和Powerdown 三种低功耗模式
-支持 GPIO、Powerkey 等唤醒
丰富的外设接口:
-11个GPIO，支持多种功能复用
-1个UART、1个SPI Master、1个USB OTG 2.0全速接口
-9段LCD驱动接口、红外收发接口
-3通道SAR-ADC，支持按键与信号检测
射频与音频性能：
-工作频段：500MHz~980MHz，支持数字调制
-集成可调功率PA，输出功率较高可达13dBm
-支持高保真差分/单端MIC输入，增益可调
-集成I2S音频接口，支持高品质音频传输
可靠性与环境适应性：
-ESD保护：2KV
-工作温度：-40℃~85℃
-封装形式：QFN32-5×5mm
应用场景
专业无线麦克风系统：用于KTV、舞台演出、会议演讲。
无线音频广播与对讲系统：如校园、工厂、景区广播。
高品质无线音频发射器：将电视、音响等设备的音频无线化。
教育录音笔、无线采访设备等便携消费类电子产品。
U1T32A以其高集成度、优异的无线性能与灵活的扩展能力，为无线音频传输系统提供了可靠、高效的芯片级解决方案；无论是在专业音频设备还是消费类电子产品中，都可实现稳定、清晰的无线音频传输功能，可联系工采网获取产品PDF、技术支持和DEMO板、可申请样片。
