在无线音频传输领域，UHF频段凭借其传输距离远、抗干扰能力强、信号稳定等优势，在无线麦克风市场应用广泛，传统无线发射方案通常需要“MCU + 射频芯片 + 音频编码芯片 + 电源管理”等多颗芯片协同工作，带来设计复杂、布板面积大、成本高和调试困难等一系列问题。由工采网代理的山景U1T32A将32位RISC MCU内核、高性能UHF射频发射器、高品质音频接口以及丰富的电源管理模块集成于单颗芯片之中，适用于各类需要无线音频发射的应用场景。
产品描述
U1T32A是山景推出的UHF段无线音频发射SoC芯片，内置32位RISCMCU内核、射频发射PA、音频信号处理单元，可完成UHF无线麦克风音频采集、数字调制、射频发射、按键与显示控制；射频工作频段覆盖500‑980MHz，集成DCDC、LDO 电源管理，丰富外设接口，支持MIC模拟音频输入、I2S数字音频，适配无线K歌话筒、UHF无线麦克风、无线音频广播等设备。

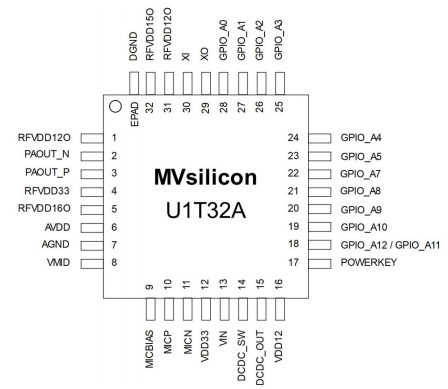

U1T32A采用 QFN32（5×5mm）小型贴片封装，供电范围为3.0V至4.3V，其输出功率范围为0~13dBm（典型值12dBm）可灵活适应不同传输距离的应用需求，占用带宽仅256kHz，提供独立的I2S数字音频接口，音频动态范围达92.3~97.0dB（A加权）信噪比（SNR）超过94dB，总谐波失真加噪声（THD+N）低于 -90dB，搭配旗下的U1R32D无线接收芯片，可实现高品质的无线音频传输，即可快速落地整套UHF无线话筒整机方案。
产品特性
■ 内置32位 RISC MCU内核，集成Flash，支持频段参数保存记忆
■ UHF射频频段500MHz~980MHz，数字调制，可配置功率PA射频功放
■ 音频通路：差分/单端MIC麦克风输入，增益软件可调；支持I2S数字音频接口
■ 电源系统：3.0V‑4.3V 单电源供电，片内集成 DCDC、LDO电源模块
■ 系统保护：POR上电复位、LVD 低压检测、WDG 硬件看门狗
■ 三级低功耗模式：Sleep休眠 / Deep Sleep深度休眠 / Powerdown掉电；支持GPIO、POWERKEY唤醒
■ 定时器：2 路基础定时器，1 路通用定时器，支持 PWM / PWC 输出
■ 3 通道 SAR‑ADC，可用于按键检测、内部电源电压监测
■ 11 路复用 GPIO，全部支持外部中断唤醒
■ 外设：UART、SPI‑Master、USB OTG2.0 全速、9段LCD驱动、IR红外收发
■ 支持在线调试、固件升级迭代
■ ESD HBM ±2kV，工作温度‑40℃ ~ +85℃
应用领域
■ UHF手持无线 K 歌麦克风、无线话筒
■ 教学扩音头戴 / 耳挂式无线麦克风
■ KTV、家庭娱乐无线音频发射终端
■ 无线音频广播发射设备
■ 便携拾音录音无线发射整机
U1T32A以其高集成度、优异的无线性能与灵活的扩展能力，为无线音频传输系统提供了可靠、高效的芯片级解决方案；无论是在专业音频设备还是消费类电子产品中，都可实现稳定、清晰的无线音频传输功能，可联系工采网“在线客服”
