产品描述

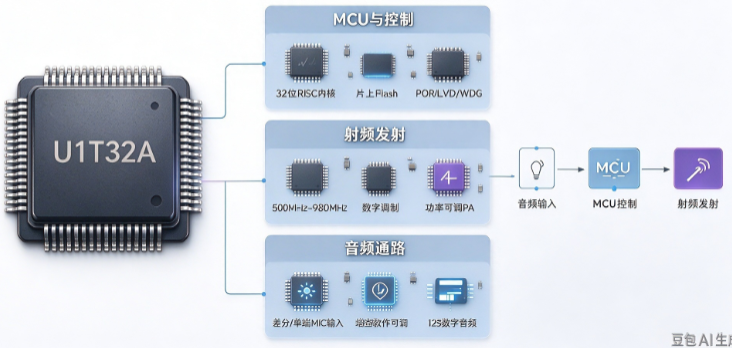

U1T32A是上海山景集成电路推出的UHF无线音频发射芯片，专门用于无线音频发射设备，芯片射频工作频段覆盖500MHz~980MHz，搭配配套U1R32D接收芯片即可实现高品质无线音频信号传输；内部集成32位RISC MCU内核、Flash存储单元、射频功率放大器、音频模拟前端、电源管理模块以及多种功能外设，单芯片即可实现主控控制、音频处理、射频发射，广泛应用于各类无线语音发射终端。
芯片供电范围为3.0V至4.3V，采用QFN32‑5×5mm封装，其输出功率范围为0~13dBm可灵活适应不同传输距离的应用需求，占用带宽仅256kHz，提供独立的I2S数字音频接口，音频动态范围达92.3~97.0dB（A加权）信噪比（SNR）超过94dB，总谐波失真加噪声（THD+N）低于-90dB，U1T32A无线芯片具备完善的系统保护、多级低功耗模式，支持在线调试和固件升级，可应用于无线 K 歌话筒、会议教学无线麦克风、无线音频广播、无线音频发射模组。
产品特性
一）主控与系统
● 内置32位RISC MCU内核，可直接实现按键检测、点屏驱动等功能。
● 内置 Flash 存储器，支持频段配置、用户参数保存，掉电数据不丢失
● 内置 POR 上电复位、LVD 低电压检测、WDG看门狗，保障系统稳定运行。
● Powerkey 电源按键，支持软开关、硬开关，支持 8 秒长按复位功能。

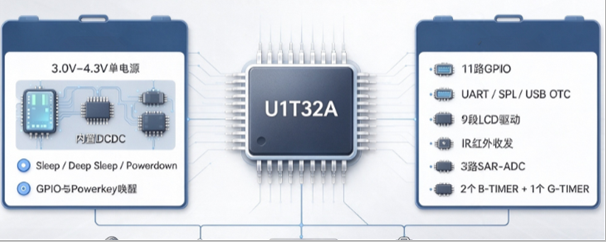

二）电源与低功耗
● 单电源供电：3.0V～4.3V，片内集成 LDO、DCDC 电源模块，简化外部电源电路。
● 三种低功耗模式：Sleep、Deep Sleep、Powerdown，适配休眠待机场景。
● 支持 GPIO、Powerkey 多种唤醒源，适合锂电手持设备，优化整机续航。
三）丰富外设接口
● 定时器：2个基础 B‑TIMER，1 个通用 G‑TIMER，支持 PWM、PWC 输出。
● SAR‑ADC：3 路外部采样通道，多路内部电压检测，实现按键识别、电池检测。
● 11 路多功能复用 GPIO，全部支持外部中断唤醒。
● 通信接口：UART（两组可切换）、SPI Master、USB OTG2.0 全速接口。
● 显示与红外：9 段 LCD 段码屏驱动接口，IR 红外收发接口。
● 音频接口：差分 / 单端 MIC 输入，增益软件可调；具备 I2S 数字音频接口。
四）射频性能
● UHF 工作频段 500MHz‑980MHz，采用数字调制方式。
● 片内集成可调PA功率放大器，射频发射性能稳定。
五）音频性能
● 内置高保真麦克风输入通路，软件可调增益，适配人声拾音
● 频响曲线平坦，高信噪比，针对人声 K 歌、语音扩声做优化。
六）封装与可靠性
● QFN32，5×5mm 封装，带散热焊盘，利于小型化产品布局。
● ESD：2KV；工作温度‑40℃～85℃。
● 湿敏等级 Class3，回流焊峰值温度 250℃，生产遵循 IPC/JEDEC 标准。
● 支持在线调试与固件升级，方便产品迭代更新。
典型应用场景
1. 无线K歌麦克风发射端
2. 教室、会议室无线扩声话筒
3. U段无线音频广播系统
4. 各类定制无线音频发射模组
U1T32A依托MCU、射频、音频一体化架构，解决传统U段无线发射方案器件多、调试复杂的痛点，丰富外设资源以及稳定的射频与人声性能，能很好匹配无线K歌话筒、会议教学扩声等产品开发需求，如需获取样品、开发支持或完整数据手册，可联系工采网“在线客服”
