N沟MOS晶体管是金属-氧化物-半导体(Metal-Oxide-Semiconductor)的一种，结构的晶体管简称MOS晶体管，有P型MOS管和N型MOS管之分。MOS管构成的集成电路称为MOS集成电路，而PMOS管和NMOS管共同构成的互补型MOS集成电路即为CMOS-IC。
N沟道MOSFET是电压控制型器件，靠栅极电压形成导电沟道来控制漏极和源极之间的电流，导通条件就是栅源电压Vgs大于阈值电压Vth。
工采网代理的LNT029N030G是一款30V电压的N沟道增强型MOSFET，采用先进沟槽电池设计，具有低栅极电荷和低电阻抗特性，符合RoHS标准及无卤素要求，并经过100%ΔVDS、UIS及Rg测试验证。属于低压功率MOS管，常用于直流-直流转换器、无人机电机、电机驱动和轻型电动汽车等场景。
N沟道MOSFET的关键要点：
栅极不取电流：因为栅极和衬底之间有绝缘层，稳态下栅极几乎不吸收电流，所以驱动功耗极低，很适合用逻辑电平直接驱动。
体内有寄生二极管：N沟道MOSFET内部天然存在一个从源极指向漏极的寄生二极管，在关断状态下也能让反向电流从源极流向漏极；如果电路需要双向阻断，就得额外加元件。
增强型vs耗尽型：上面说的是N沟道增强型（不加栅压不导通）；还有N沟道耗尽型，不加栅压时本身就存在导电沟道，需要加负栅压才能关断。
N沟道MOSFET的关键参数：
开启电压（Vth）：使器件导通所需的栅源电压较小值。不同型号的N沟道增强型MOSFET
具有不同的开启电压。
导通电阻（RDS(on)）：器件导通时漏极和源极之间的电阻，影响器件的功耗和效率。
较大漏极电流（ID(max)）：器件在特定条件下能够承受的较大漏极电流。
较大漏极-源极电压（VDS(max)）：器件能够承受的较大漏极-源极电压。
开关速度：包括开关上升时间和下降时间，影响器件在高频应用中的性能。

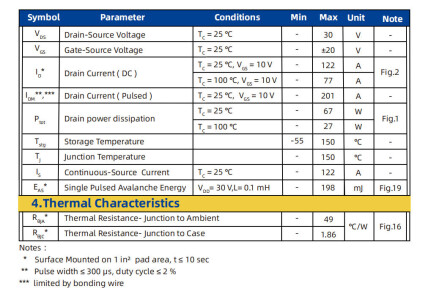

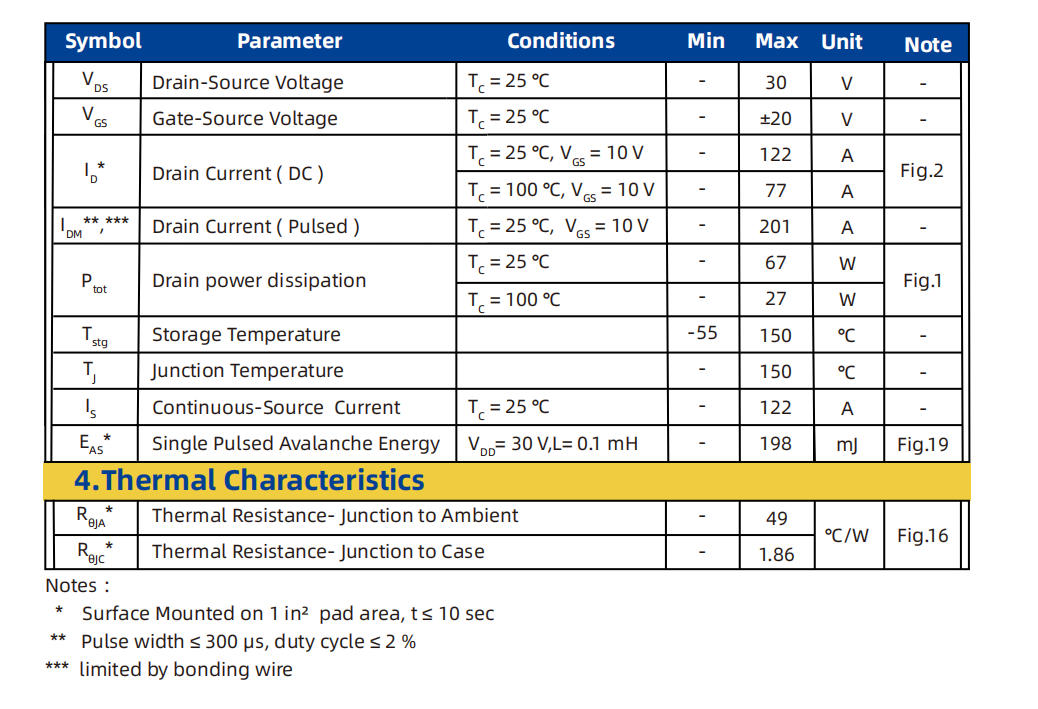

极限值：

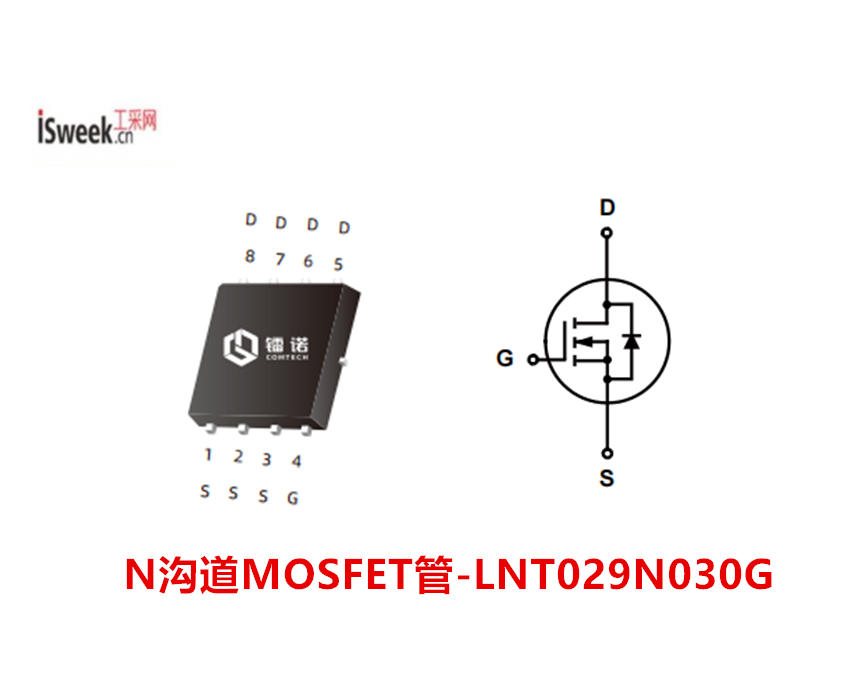

N沟道MOS管 - LNT029N030G的特性：
耐压（BV）：≥ 30V
导通电阻（RDS(ON)）：≤ 3.2mΩ @ VGS=10V；≤ 5.0mΩ @ VGS=4.5V
较大电流（ID）：≤ 122A
较大功耗（Ptot）：≤ 67W
特性：先进穿孔单元设计、低栅极电荷、低导通电阻，符合RoHS及无卤素要求，并通过100% ΔVDS、UIS及Rg测试验证。
主要优势：
-采用先进的Trench MOSFET技术，具有低栅极电荷 (Qg) 和低导通电阻。
-适用于高频开关应用，如DC-DC转换器、电机驱动、电源管理模块等。
-具备高可靠性与热性能优化。
典型应用场景：
直流-直流转换器 (DC-DC)
无人驾驶飞机(无人机)电机驱动器
轻型电动汽车(LEV)驱动系统
服务器电源
电信基础设施电源
工采网代理的N沟道MOSFET产品系列齐全，参数覆盖广泛，封装灵活多样，需要的客户可根据工作电压、导通电阻、封装形式及应用场景，找到合适型号，如需详细规格书或样品，可登录工采网联系“在线客服”
