在玩具、智能门锁、小型机器人、阀门控制等产品中，高可靠性、大电流、小封装的直流电机驱动芯片是整机性能的关键，率能半导体推出的SS6285L是一款单通道H‑桥DC双向马达驱动芯片，以SOP‑8小封装实现最高5A持续输出能力，集成多重保护，兼顾低功耗与抗干扰能力，非常适合各类有刷直流电机控制场景。
产品概述
SS6285L为全集成H桥电机驱动电路，支持 3‑18V 宽电压输入，持续输出电流可达 5A，将逻辑控制、功率 MOS、多重保护全部集成于芯片内部，仅通过 BI（后退输入）、FI（前进输入）两个逻辑引脚，即可完成电机正转、反转、短路刹车、高阻停止四种工作状态控制，还支持PWM调速，最大控制频率可达 30kHz，芯片具有良好抗干扰性、微小待机电流和低输出内阻，并集成过热保护、过流限流及短路保护功能。
芯片内部集成续流二极管，可释放电机这类感性负载产生的反向冲击电流，减少外围器件。待机电流小于 1μA，静态功耗极低，芯片采用 SOP8 封装，完全符合 RoHS 环保规范，引脚框架 100% 无铅，该芯片适用于玩具等类的电机驱动、自动阀门电机驱动、电磁门锁驱动等场景，也广泛应用于电子锁、玩具、无线充电、机器人等领域。
产品特性
■ 驱动一路有刷直流电机
■ 工作电压：3.0V‑18V，最高绝对耐压 20V
■ 持续输出电流5A，峰值电流可达9A
■ 导通电阻 Rds (on)：典型 58mΩ（1A 负载）
■ 欠压锁定 UVLO：1.9‑2.8V，电压不足自动保护
■ 支持紧急停止功能，内置过热保护
■ 过流保护阈值：12A；过热保护典型 160℃，降温至 130℃自动恢复工作
四种工作模式，简单逻辑实现完整电机控制

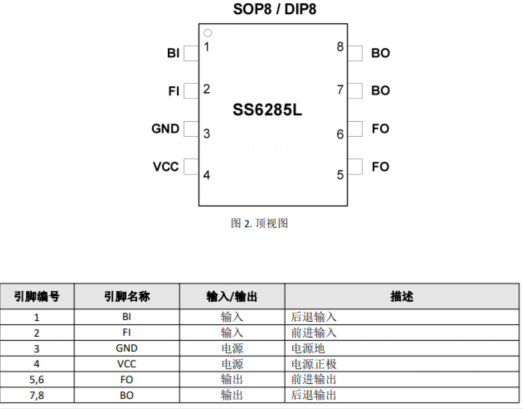

SS6285L 不需要复杂的寄存器配置，MCU 输出高低电平即可完成全部动作，工作逻辑如下：
1. 电机前进（正转）：FI 为高电平，BI 为低电平。FO 输出高、BO 输出低，电机正向运转。
2. 电机后退（反转）：FI 为低电平，BI 为高电平。BO 输出高、FO 输出低，电机反向运转。
3. 短路刹车：FI、BI 同时置高，FO、BO 同时拉低。电机绕组直接短路，实现快速制动，满足紧急停止需求。
4. 自由停止：FI、BI 同时置低，FO 与 BO 输出高阻开路。电机不受驱动，依靠惯性滑行。
应用领域
■ 智能电磁门锁、电控锁体驱动
■ 大电流电动玩具、遥控模型
■ 小型机器人行走驱动单元
■ 自动阀门、小型直流执行机构
■ 无线充电配套执行部件
■ 各类 3‑18V 供电的有刷直流电机控制系统

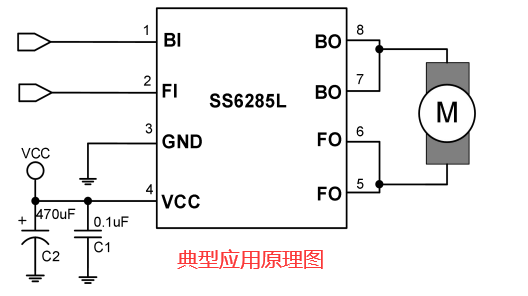

SS6285L把功率H桥、保护电路、逻辑控制集成到SOP‑8封装中，用最少的外围元器件实现5A双向电机驱动，对主控IO资源占用少，兼顾性能、体积与成本；如需样品或技术支持，可联系授权代理商工采网“在线客服”获取详细参数与数据手册。
