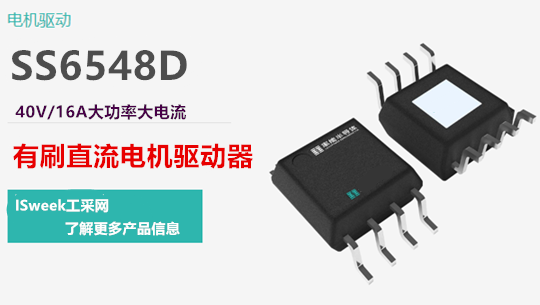

SS6548D是一款刷式直流电机驱动器，采用带散热盘的DFN5*5封装，支持40V电压应用，内置电流调节将电机电流限制到预定最大值，H桥由两路逻辑输入控制, 内置低导通内阻的P+N沟道MOSFET；适用于健身器材，智能化办公，智能家具，按摩椅，工业设备及其它机电一体化电机。
SS6548D可通过对输入进行脉宽调制来控制电机转速，如果将逻辑输入设置为低电平，则芯片会进入低功耗休眠模式，此外针对故障和短路问题提供了全面保护，包括欠压锁定（UVLO），过流保护(OCP)及过热保护(OTP)其高达16A的峰值输出电流和8A持续电流能力，结合全面的保护功能与灵活的PWM控制，可提供高效电机驱动解决方案。
主要特点：
■独立的H桥驱动，驱动一个直流电机、步进电机的一个绕组或者其它负载
■宽工作电压范围：6.5V～40V
■RDS(ON)(HS+LS)(典型值)：45mΩ
■驱动能力：持续电流 8A，峰值 16A
■PWM（脉宽调制）控制接口
■集成电流调节功能
■低功耗休眠模式
■集成保护特性- VM欠压锁定 - 过流保护 (OCP)- 过流重启功能 - 热关断 (TSD)- 故障自恢复
应用于直流有刷类的 SS6548D 典型应用电路:
SS6548D凭借其高电流输出、低导通损耗及全保护集成的特性，显著简化了大功率直流电机的驱动设计。无论是工业设备的强鲁棒性需求，还是消费电子的低功耗场景，该芯片均能提供可靠高效的解决方案，欢迎咨询工采网“在线客服”获取产品详细资料。
