半桥拓扑在功率电子设计中，覆盖无线充电发射、电机驱动、DC‑DC 变换、电子烟加热控制等众多应用；传统方案采用“分立MOSFET+栅极驱动IC”，不仅占大量PCB面积，更因寄生参数引发的振铃和开关损耗而限制系统性能，由工采网代理的SS6208半桥驱动器采用单片集成技术，将高侧MOSFET、低侧MOSFET及其驱动逻辑一体化封装，以极简外围电路实现高达1MHz的开关频率和8A峰值电流输出，为无线充电、电子烟及各类半桥应用提供了兼顾性能与紧凑度方案。
产品概述
SS6208是一颗面向12V系统的集成半桥功率芯片，芯片内部同时集成高边、低边MOSFET以及对应的栅极驱动单元，采用DFN3×3‑08L紧凑型封装；对比分立器件搭建的半桥电路，SS6208将驱动输出与功率开关之间的关键互连路径收缩至芯片内部，缩减PCB布板空间，降低布线带来的寄生电感、寄生电容，改善高频开关工况下的系统稳定性，提升整机转换效率。

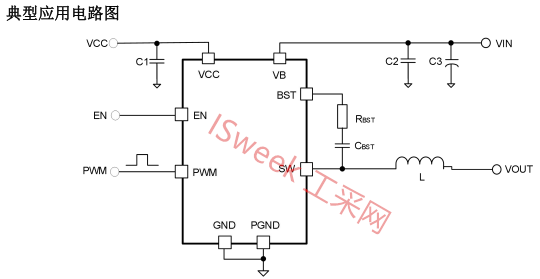

该芯片采用自举式高端驱动器架构，内置自举二极管，仅需外部一颗自举电容即可为高侧MOSFET提供充足的栅极驱动电压，其PWM逻辑输入兼容3.3V和5V电平，可直接连接主流MCU或DSP控制器，无需额外电平转换电路，宽电压设计（VCC支持3.3~5.5V，VB功率输入支持3.3~12V）使其能灵活适配各类电池供电系统及工业电源环境。
产品特性
■ 持续输出电流：最大4A（额定），峰值可达8A
■ 开关频率：最高1MHz，支持高频紧凑设计
■ 逻辑输入电压：兼容3.3V和5V PWM信号
■ VCC供电范围：3.3V ~ 5.5V（逻辑与驱动电源）
■ VB功率输入范围：3.3V ~ 12V（功率级电源）
■ 集成自举电路：内置自举二极管，仅需外接自举电容
■ 自适应死区时间：内部电路自动优化，防止高低侧同时导通，降低开关损耗
■ 欠压锁定（UVLO）：VCC低于阈值时强制关断输出，防止驱动不足
■ 热关断保护：芯片过热时自动锁存，待冷却后恢复
■ 待机模式：EN引脚拉低时进入低静态电流状态，延长电池寿命

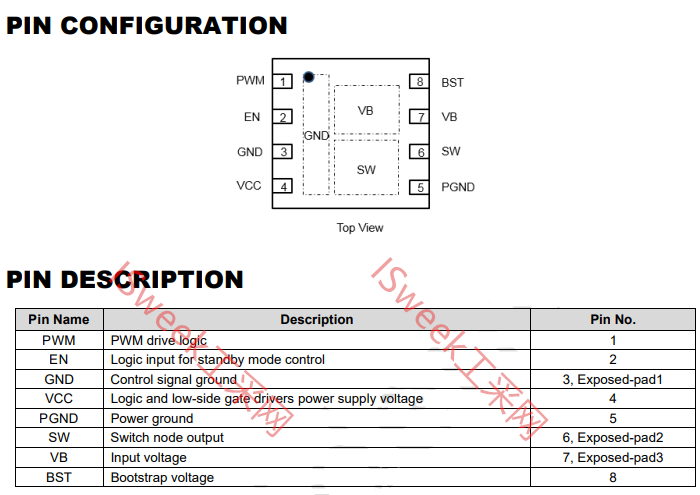

■ 封装形式：DFN3×3-8L，表面贴装，占板面积极小
■ 工作温度范围：符合工业级温度要求（-40℃~+85℃）
SS6208主要面向中等功率（5W~20W）的半桥应用场景，典型用途包括：
1、无线充电发射端：高频开关特性确保高效能量传输。
2、电子烟加热控制：快速PWM响应实现精准温控。
3、电机驱动：适用于小型直流有刷电机或步进电机。
4、DC-DC变换器：半桥拓扑的同步降压或升压转换。
SS6208是针对半桥应用深度优化的系统级方案，它解决了分立设计的痛点，提供了即插即用的高频驱动能力，为便携电源、无线充电及工业控制领域提供了兼顾性能与面积的解决方案，如需产品规格书、技术支持或样品申请，可联系工采网“在线客服”获取。
