两通道H桥驱动芯片内部集成两个独立的H桥电路（每桥4个功率MOSFET），通过逻辑控制对角开关导通改变电流方向实现电机正转/反转，短接输出端实现制动，全关断实现滑行，并内置死区保护、电荷泵及过流/过热防护机制 。
双通道独立控制机制：
输入逻辑：每通道通常配2个逻辑输入引脚（如INA/INB），通过真值表解码控制对应H桥状态；部分型号支持PWM直接调速或相位/使能分离控制。
并行能力：两通道可独立运行不同模式（如一正转一制动），也可并联输出以增大单电机驱动电流（需外部短接输出端且同步控制信号）。
隔离设计：功率地（PGND）与逻辑地（GND）内部单点连接或外部共地，防止大电流噪声干扰逻辑电路 。
工采网代理的SS8813T为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。SS8813T有两路H桥驱动，每个H桥可提供较大峰值电流2.5A和均方根电流1.75A(在24V和Ta = 25°C适当散热条件下)，可驱动两个刷式直流电机，或者一个双极步进电机，或者螺线管或者其它感性负载。双极步进电机可以以整步、2细分、4细分运行，或者用软件实现高细分。
SS8813T提供了一种低功耗睡眠模式来关断内部电路，以达到非常低的静态电流。这种睡眠模式通过设置nSLEEP引脚来实现。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障输出管脚nFAULT引脚。

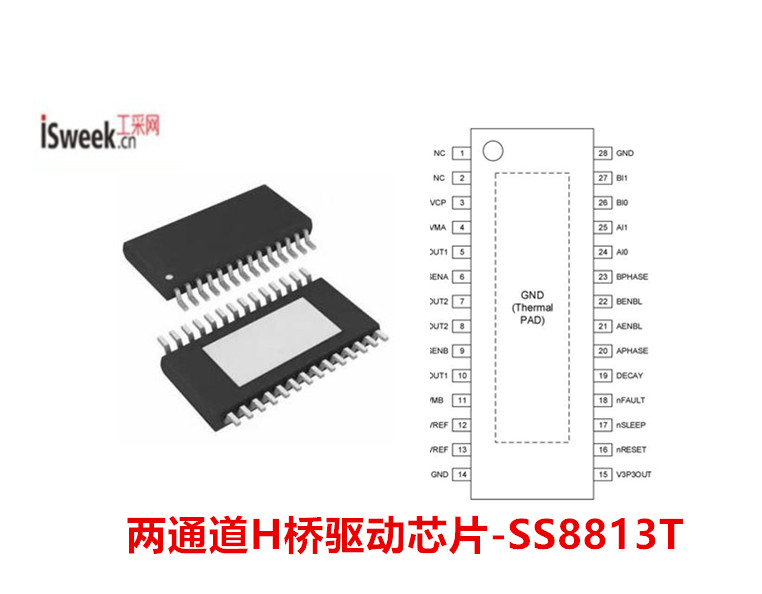

SS8813T的每一个H桥的功率输出模块由N型功率MOSFET组成。每个H桥包含整流电路和限流电路。简单的并行数字控制接口，衰减模式可选择为快衰减，慢衰减和混合衰减。SS8813T提供一种带有裸露焊盘的ETSSOP28封装，能有效改善散热性能，且是无铅产品，引脚框架采用100％无锡电镀。

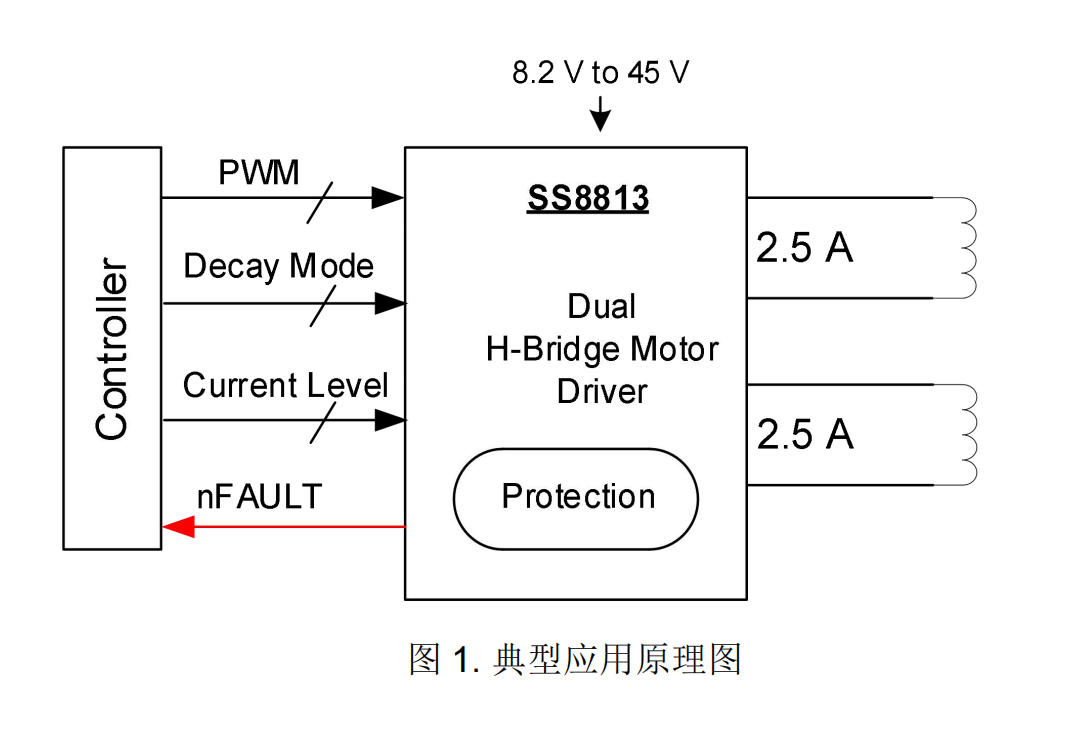

典型应用原理图：
马达驱动芯片 - SS8813T的特性：
双通道H桥电流控制电机驱动器:
–单个或两个有刷直流电机
–一个步进电机
EN/PH控制接口
固定频率下电流控制可选择:
–2bits电流控制，提供4个电流台阶
低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)
–24V，Ta = 25°C时可实现2.5A较大驱动电流
–24V，Ta= 25°C时RDS(on)为350mΩ（典型值HS + LS）
8.2~45V工作电压范围
睡眠模式低电流
内置 3.3V 基准电压
带散热片的表面贴装封装
保护特性：
–过流保护 (OCP)
–热关断 (TSD)
–欠压闭锁 (UVLO)
–故障显示Pin（nFAULT）
电机驱动芯片 - SS8813T的应用：
玩具与模型：遥控车、机器人、航模的电机控制。
小型家电：个人护理电器、小型风扇、电动窗帘。
办公自动化：打印机、扫描仪进纸机构。
工业控制：低功率阀门驱动、泵浦驱动。
SS8813T以其高效性能、可靠的保护机制、灵活的调速能力，成为低电压直流电机驱动领域的优选方案，为开发者提供了便捷、高效、可靠的电机控制体验，助力各类电子产品实现更加智能、节能的运行效果，联系工采网“在线客服”获取相关商品、询价单、申请样品。
