在电子烟市场已从基础的雾化功能转向智能化、个性化与安全性升级，传统电子烟仅依赖线圈电阻或预设功率曲线，无法感知烟油或烟草的真实状态，导致干烧、焦味频出，WH3620是一款集成了红（R）、绿（G）、蓝（B）、白（W）及红外（IR）五通道并行输出的高精度颜色传感器，具备多光谱感知能力、超低功耗和宽动态范围，可根据烟油或烟弹的实际特性动态调节加热功率，非常适合电子烟产品中，为电子烟实现“识别香烟颜色、控制燃烧”提供光学感知解决方案。
一、WH3620产品特性完美匹配电子烟的智能化需求：
1、五通道并行输出（R、G、B、W、IR）：可同时获取颜色与红外反射，区分新鲜烟草、轻度加热、严重碳化等状态。
2、16位分辨率 + 可选模拟增益 (×1~×192)：弱光（深色烟油）和强光均能精准检测
3、超低功耗：休眠电流低至 1.5μA支持等待时间功能，大幅延长电子烟的待机与使用时间。
4、抗干扰与可靠性：内置荧光灯闪烁抑制、上电复位（POR）和掉电复位（BOR）功能。

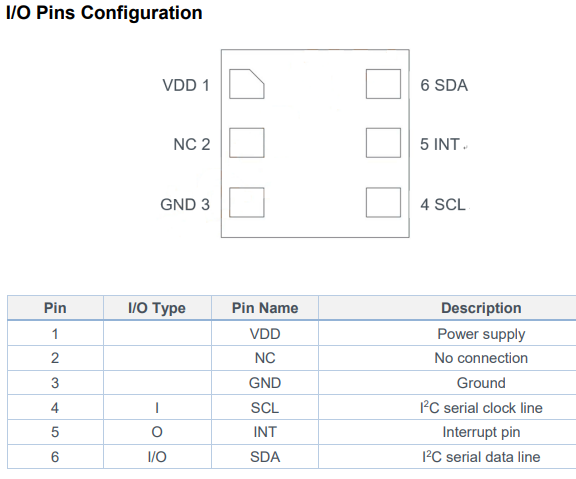

5、I²C 400kHz 接口 + 可编程中断：可轻松与主流电子烟 MCU（如 STM32、Nuvoton、Microchip 等）集成，简化硬件设计。
二、实现原理：如何通过颜色识别控制燃烧
1. 香烟/烟油的颜色特征提取
在电子烟应用中，无论是加热不燃烧（HNB）设备的烟草棒，还是传统电子烟的烟油、雾化芯表面积碳，其光学特性均随加热状态发生明显变化：

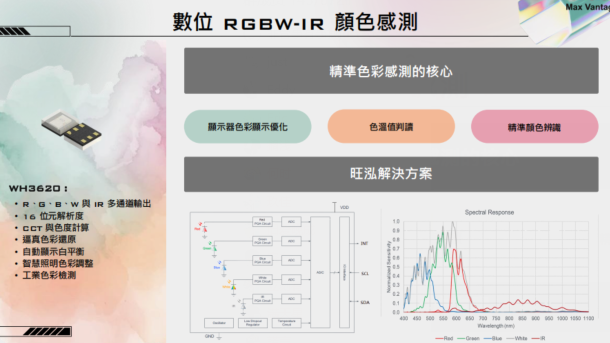

WH3620通过内置的光电二极管阵列和16位ADC，将光学差异转换为数字量，未燃烧有机物的IR反射强，而完全碳化后IR被大量吸收，这一特性可精准判断加热是否过度。
2. 智能燃烧控制算法
主控 MCU 通过 I²C 读取 WH3620 各通道数据（寄存器 0x1C~0x25）并与预设阈值（寄存器 0x0C~0x0F）比较。结合中断机制（INT_CLS）可实现实时闭环控制：
新鲜烟油/烟草：RGB 值高，IR 值高 → 采用标准加热功率，保证充分雾化。
颜色轻微变深：RGB 下降 10%~20%，IR 下降 <5% → 略微降低功率，防止焦化。
严重碳化 / 干烧前兆：RGB 下降 >50%，IR 下降 >30% → 立即停止加热或发出更换提示。
无烟油或完全碳化：所有通道接近暗电流值（数据手册中暗电流典型值为 3 counts @ PGA=192） → 锁定加热输出，保护用户健康。
上述阈值可通过写入 CLS_THRES_L / CLS_THRES_H 寄存器灵活配置，并通过 PERSISTENCE 寄存器（0x0B）设置连续触发次数，防止误触发。
三、电子烟的典型应用场景
场景 1：加热不燃烧（HNB）设备
在 IQOS 等类似产品中，烟草棒的颜色是衡量燃烧程度的重要指标，WH3620可安装在加热仓侧面，通过透明耐热窗口实时监测烟草棒外壁的颜色变化。当检测到烟丝碳化至预设阈值（例如 RGB低于200，IR 低于暗电流+50）MCU立即切断加热并震动提示用户更换烟棒；这不仅能避免产生有害焦油，还能保证每一口的口感一致。
场景 2：大功率调压电子烟
对于高端可调压盒子，常因功率设置过高导致棉花烧焦、线圈积碳；WH3620可安装在雾化仓底部，对准导油棉或线圈区域，系统自动学习新线圈的初始反射值，并在使用过程中监控颜色偏移，一旦检测到焦化特征，设备自动进入保护模式（降低功率或锁定点火）并在屏幕上显示“Clean Coil”提示。
场景 3：自动口味匹配系统
部分品牌推出“换弹即识别”功能：不同口味的烟弹采用不同颜色的导油口或标识片。WH3620 通过读取 R/G/B 值自动判断烟油类型（例如：果味→黄色，烟草味→棕色，薄荷→透明/白色）并调取预设的最佳加热曲线，实现“插即用”的智能匹配。
WH3620凭借其五通道并行感知、16位高精度、超低功耗及硬件中断机制，完美解决电子烟“识别香烟颜色、控制燃烧”的智能化需求，它不仅能够实时判断烟油/烟草的碳化程度，防止干烧和焦味，还能通过颜色自动匹配口味模式，提供安全、一致、可定制的 vaping体验，如需获取数据手册、样品或技术支持，请联系授权代理商（工采网）“在线客服”
