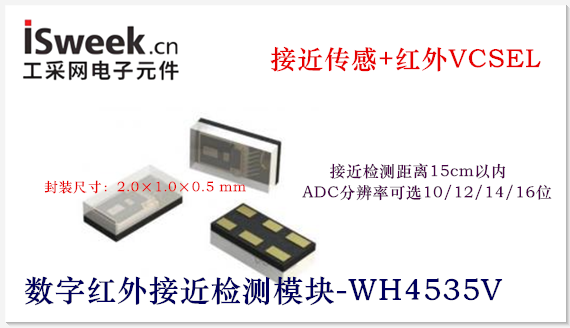

WH4535V是旺泓推出的一体化光学数字接近感应模组，集成940nm VCSEL红外发射管、高抗环境光光电接收传感器，搭载1.8V标准I2C数字通讯、硬件开漏中断输出，支持10/12/14/16bit多档ADC分辨率，采用2.0×1.0×0.5mm超小型LGA封装，适配穿戴设备紧凑PCB，模组内置专属环境光滤波与CTC串扰消除算法，有效抑制日光、灯光干扰；可实现高精度近距离物体/人体识别。
WH4535V接近检测模块休眠电流低至0.7μA，完美适配当下小型穿戴设备的设计痛点，可满足TWS蓝牙耳机、AR 眼镜、智能手表的入耳识别、佩戴唤醒、充电仓在位检测需求，相比传统分立LED光感、大体积接近传感器，它兼顾更小占位、更低功耗、更高检测稳定性，大幅简化硬件开发、优化终端续航、缩短产品认证周期，是新一代便携智能硬件的优选接近检测传感方案。
产品特性
■ 极致微型封装：LGA 2.0mm×1.0mm×0.5mm，适配穿戴超薄 PCB 布局
■ 双轨供电
传感器核心 VDD：1.6~2.0V（典型 1.8V）
VCSEL 红外发射 VDD33：2.9~4.5V（典型 3.3V）
■ 超低功耗表现
工作模式总电流≤10μA（含 VCSEL 发射电流）
空闲 / 休眠静态电流仅 0.7μA，大幅延长耳机续航
■ 强抗干扰光学
内置 940nm 专用红外滤光片，隔绝自然光干扰
硬件串扰抵消 CTC 单元，等效 220 级环境光抑制能力
■ ADC精度：可软件切换 10/12/14/16bit 采样分辨率
■ 标准I2C通讯：最高 400kHz 快速模式，带开漏 INT 硬件中断引脚
■ 内置阈值判断：上下检测阈值寄存器，物体靠近自动触发中断
■ 高可靠防护：HBM ±2kV、CDM ±500V ESD，满足穿戴量产标准
■ Class1 安全激光 VCSEL，符合 IEC/EN 60825-1 激光安全规范
关键电气参数
1. 供电规格
VDD 推荐：1.6V~2.0V（典型 1.8V）
VDD33 推荐：2.9V~4.5V（典型 3.3V）
工作温度：-30℃ ~ +85℃
2. 功耗参数
Active 工作：典型 10μA（含 VCSEL 12mA 发射电流）
Idle/Sleep：典型 0.7μA
3. 光学检测性能
10mm 标准灰卡反射采样数值典型 630 计数
环境光噪声波动≤±2%，器件间偏差≤25%（3σ）
VCSEL 发射电流固定 12mA
4. ESD 防护
HBM 人体静电 ±2kV；CDM 充电器件静电 ±500V
应用场景
1. TWS 真无线蓝牙耳机
实现入耳自动播放、离耳暂停 / 关机，解决传统电容检测出汗、油污误判问题；极小封装适配半入耳、开放式 OWS 耳机狭小腔体，超低待机功耗保障耳机单次续航提升。
2. AR/VR 智能眼镜、光学穿戴设备
镜腿内置佩戴检测，摘下自动熄屏休眠；适配轻量化眼镜结构，无突出器件破坏外观设计。
3. 智能手表、健康手环
佩戴脱卸识别，自动启停心率、血氧监测，闲置时关闭传感降低耗电；适配手表窄边框设计。
WH4535V配套完整寄存器手册、标准PCB焊盘图纸与回流焊接曲线参考，覆盖穿戴产品硬件开发全流程,如需样品申请、原理图方案、技术答疑，可联系工采网“在线客服”
