在工业精密测量、医疗传感、高精度数据采集领域，微弱传感信号极易受温度漂移、电源波动、低频噪声干扰，传统精密运放普遍存在耐压不足、斩波纹波大、温漂偏高的痛点。瑞盟推出MS8188-高压斩波稳零运算放大器，依托自研优化斩波架构，可实现36V电压、nV级失调、超低斩波纹波、轨到轨输出等优势，对标进口零漂移运放，为精密模拟前端提供高可靠国产化替代选择。
产品描述

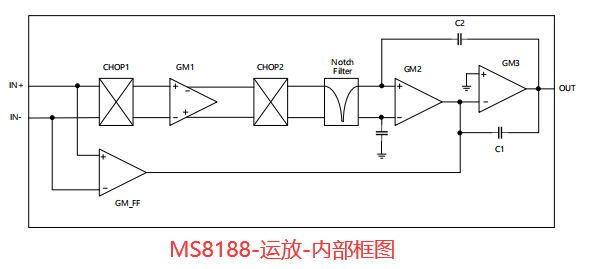

MS8188是一款高压高精度运算放大器，支持36V宽电源，采用高压双斩波+陷波滤波内部架构，具备超低失调电压、极低温漂、超高电源抑制比与共模抑制比，输入可覆盖负电源轨，输出轨到轨，内置EMI滤波电路，全温区信号采集稳定。
区别于传统斩波运放高频毛刺大的短板，MS8188通过片内 Notch 滤波器大幅抑制斩波谐波，从源头降低输出纹波干扰，是工业传感、医疗设备、高精度数据采集的优选运放方案。此外MS8188可完美兼容AD8628、LTC2057、LT1012等型号,提供单通道、双通道、四通道多款封装选型，覆盖SOP8、SOT23-5、MSOP8、TSSOP14多种贴片封装，适配不同PCB尺寸需求。
产品特性
■ 超低失调电压：最大值 4μV，典型仅 0.8μV
■ 失调电压温漂最大 10nV/℃，实现近零温漂特性
■ 输入电压噪声密度 9nV/√Hz，0.1~10Hz 低频噪声仅 0.18μVp-p
■ 增益带宽积 2MHz，压摆率 3.5V/μs
■ 电源抑制比典型 170dB，共模抑制比典型 155dB，抗电源与共模干扰极强
■ 供电灵活：双电源 ±2V~±18V / 单电源 4V~36V，极限耐压 40V
■ 输入共模范围包含负电源轨，输出轨到轨摆幅
■ 片内集成 EMI 滤波器，抑制射频干扰
■ 过载快速恢复，无相位反转现象

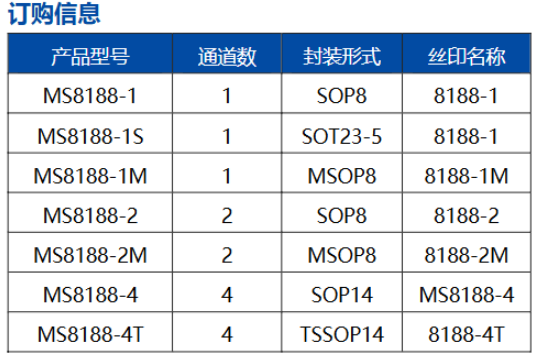

■ 单 / 双 / 四通道多规格，丰富贴片封装可选
■ 工作温度范围 - 40℃~125℃工业宽温
■ ESD 防护：单通道 ±3.5kV HBM，双通道 / 四通道 ±4kV HBM
关键电气参数
● 最大失调电压VOS：4μV（典型 0.8μV）
● 失调温漂 ΔVOS/ΔTA：最大 10nV/℃（典型 2nV/℃）
● 0.1~10Hz 低频噪声：0.18μVp-p
● 噪声密度 @1kHz：9nV/√Hz
● PSRR 电源抑制比：170dB
● CMRR 共模抑制比：155dB
● 增益带宽积 GBW：2MHz
● 压摆率 SR：3.5V/μs
● 单电源工作区间：4V~36V
● 双电源工作区间：±2V~±18V
● 每通道静态电流：560~700μA
● 输出短路电流：±17mA
● 工作温度：-40℃ ~ 125℃

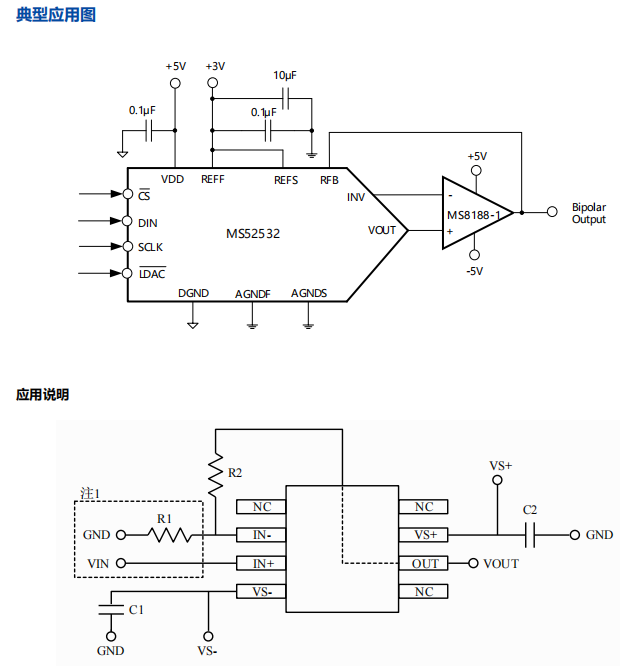

典型应用场景
1、工业自动化：压力 / 温度 / 应变传感器信号调理
2、高精度数据采集系统、DAQ 采集卡
3、医疗检测仪器：心电、生化检测微弱信号放大
4、温度测量变送、热电偶放大电路
5、高精度称重设备、微弱电流检测电路
MS8188是国内少有的兼顾36V高压、超低温漂、低斩波纹波、多通道多封装的斩波稳零运算放大器，为高精度信号链设计提供可靠的解决方案，无论是工业自动化还是医疗设备都能满足需求，如需进一步了解产品详情或获取技术支持，可联系授权代理商ISweek工采网“在线客服”
